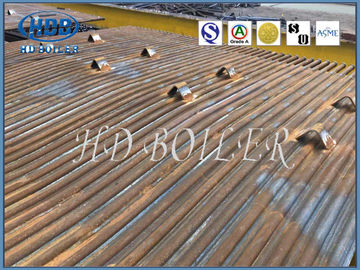

O calor recupera o tubo da parede da membrana da caldeira, construção pintada da parede da água

O calor recupera o tubo da parede da membrana da caldeira, construção pintada da parede da água

A parede da membrana da caldeira introduz

as paredes 1.Membrane são amplamente utilizadas nas caldeiras para centrais elétricas de serviço público/como uma divisória da inversão térmica.

os painéis de parede da água 2.Membane foram combinados com os tubos de aço e os planos para assegurar uma boa selagem e significativo reduzem o fator do escapamento de ar da caldeira negativa do preasure, melhoram a condição da combustão na fornalha.

os painéis de parede da água 3.Membrane aumentam a superfície do calor da radiação e salvar o consumo de aço.

Fabricação

Tecnologia da soldadura do submergir-arco do uso da caldeira de HD para produzir paredes da água como a exigência Eco-amigável.

Igualmente pode garantir uma boas construção e selagem resistentes.

Constructure caracteriza

1. Verifique e ajuste a largura, o comprimento, o nivelamento e a diagonal da fileira da tubulação quando a fileira segmentada da tubulação é içada no quadro da combinação. Se a largura da fileira do tubo é maior do que ou menos do que o tamanho especificado, a aleta pode ser cortada a um comprimento apropriado, ser ajustada ao tamanho especificado e então ser soldada. Quando a diferença diagonal da fileira da tubulação excede o lOmm, as aletas entre algumas tubulações com tamanho maior podem ser cortadas para reduzir a distância entre as tubulações para eliminar a diferença diagonal, e então as aletas podem ser soldadas. Quando o unevenness da fileira da tubulação excede a escala permissível, o quadro do pórtico pode ser usado para corrigir a pressão superior do jaque.

2. A junção de extremidade da fileira da tubulação é diferente daquela de uma única tubulação. A junção de solda de uma única tubulação encolhe por aproximadamente 1-2mm após a solda, que não tem nenhum efeito em outras tubulações. Mas a fileira da tubulação não é a mesma, duas seções da soldadura de extremidade da fileira da tubulação, se de um lado ao outro lado da sequência da soldadura, soldar à extremidade da tubulação causada pela deformação é muito grande. Consequentemente, antes da soldadura de extremidade, o afastamento da extremidade desta junção de solda deve detalhadamente ser medido, e de acordo com a extremidade o afastamento é classificação demasiado pequena, moderado, demasiado grande, se a extremidade o afastamento é demasiado grande ou demasiado pequeno, deve tomar o método de cortar a tubulação, substituído com uma tubulação curto moderado. Neste tempo, devido ao encolhimento da soldadura, a tubulação com uma diferença maior tornar-se-á solderable. A fim reduzir a deformação do encolhimento da soldadura da tubulação, o método da simetria e a soldadura transversal devem ser adotados.

3. A parte mais inferior dianteiro e traseiro da parede refrigerar de água tem a parte inferior de fornalha (cubeta fria da cinza), e a parte superior da parede traseira refrigerar de água tem o ângulo da chama, assim que o tamanho do componente é maior e a forma é mais especial, assim que é difícil combinar.

4. A bola da única passagem da tubulação traseira da parede da água é diferente de outras tubulações de superfície de aquecimento. Porque a parede traseira da água na caixa superior do encabeçamento tem um ângulo à prova de chama, o número de tubulação de dobra do ângulo à prova de chama é o mesmo que aquele da parede traseira da água, a fim aumentar a rigidez do ângulo à prova de chama, lá é igualmente um número considerável de espaçar a tubulação reta (mais tipo da fornalha). Na interseção do ângulo da chama e da tubulação reta, o equidiameter especial-dado forma moldou o T de aço (tubulação do três-ramo) é instalado. No tubo reto e na junção entre o tanque aliado superior é equipado com o orifício Φ 5 milímetros ou limitador de Φ de 10 milímetros. Desta maneira, mais do trabalho a tubulação curvada média é conducente a refrigerar do ângulo da chama, e uma peça pequena da tubulação curvada média de trabalho assegura-se de que a tubulação reta e a tubulação curvada tenham a quantidade correspondente de expansão, para reduzir o esforço interno, assim que a dificuldade da passagem com os aumentos da bola.

Características

1. Construção resistente
2. de grande resistência
3. dimensões exatas
4. revestimento resistente à corrosão

Vantagens

Oficina
