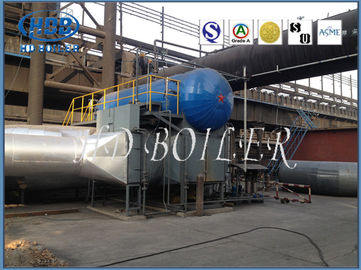

Gerador de vapor de aço pintado da recuperação de calor, caldeira da recuperação de calor Waste
Que é HRSG?
O apoio e o gancho do conduto são compostos dos apoios e dos ganchos. A caldeira de calor waste é dividida em seis circuitos do ciclo, cada qual é composta de uma tubulação de queda e de uma tubulação de aumentação.
Cada seção da fonte de água do conduto é introduzida do tubo de caldeira ao encabeçamento mais baixo de cada conduto e incorpora a superfície do aquecimento.
HRSG consiste no tubo de caldeira, tampa móvel do fumo, conduto da boca da fornalha, inclinou 1 conduto da seção, o conduto oblíquo de 2 seções, o conduto da seção do último 1, o conduto da seção do último 2, o entalhe da tubulação de alimentação (deslizamento da alimentação), a boca da arma do oxigênio, o dispositivo do selo do nitrogênio e a tomada do selo do nitrogênio, câmara de visita, micro dispositivo da extração da pressão diferencial.
Depois que as passagens da água através da superfície do aquecimento, vapor são geradas no encabeçamento da entrada, e então na caldeira está introduzido na caldeira pelo montante. Cada conduto é conectado pela flange.
Que é o processo de trabalho de HRSG?
O combustível, o gás e o carvão são queimados para produzir o gás de conduto de alta temperatura para liberar o calor.
O gás de conduto de alta temperatura entra na fornalha primeiramente, a seguir incorpora o dispositivo da recuperação de calor waste da caixa de fumo dianteira, a seguir entra no tubo pirotécnico, e incorpora finalmente o dispositivo da recuperação de calor waste do canal traseiro do conduto da caixa de fumo.
O gás de conduto de alta temperatura transforma-se gás de conduto de baixa temperatura e é descarregado na atmosfera através da chaminé.
Porque a caldeira de calor waste melhora extremamente a taxa de utilização de calor liberada pela combustão do combustível, é muito de poupança de energia.
Que são as características de HRSG?
HRSG Óleo-ateado fogo
HRSG Gás-ateado fogo
HRSG a carvão
Que são as especificações de HRSG?
Linha de produção capacidade do cimento t/d
1000
2500
5000
10000
Fluxo nanômetro3/hda entradada caldeira
Estufa (parte dianteira)
60000
88000
243000
472000
Estufa (cauda)
76000
170000
328000
612000
Temperature℃ do gás da entrada da caldeira
Estufa (parte dianteira)
370
360
380
390
Estufa (cauda)
360
320~360
330
330
T/h avaliado da evaporação
Estufa (parte dianteira)
5,8
7,25
24
50
Estufa (cauda)
7,5
10~15.8
20~24.6
35,5
Mpa avaliado da pressão do vapor
Estufa (parte dianteira)
1,25
1,25
1,25
1,25
Estufa (cauda)
1,25
1,25
1,25
1,25
Temperature℃ avaliado do vapor
Estufa (parte dianteira)
340
330
350
360
Estufa (cauda)
340
300~340
310
310
Estrutura da caldeira
Estufa (parte dianteira)
Vertical
Vertical
Vertical
Vertical
Estufa (cauda)
Vertical
Vertical e horizontal
Vertical e horizontal
Vertic
Por que você escolhe HDB?
De “as caldeiras do dong Hua” incluem a caldeira de serviço público, a caldeira de HRSG, o a carvão, óleo vapor (do gás) -/caldeiras ateadas fogo, carvão-água-pasta-ateadas fogo e lixo-ateadas fogo, caldeiras orgânicas do portador de calor, etc., e peças sobresselentes da caldeira (preaquecedor, tubo Finned, cilindro do encabeçamento, do vapor, de parede do Superheater, da água painel, preheater de ar, separador de ciclone, etc., que são amplamente utilizados em indústrias de trabalho da produção de eletricidade, da fonte do calor, da engenharia química, da matéria têxtil, do alimento, do papel, da construção rodoviária, do plástico, da borracha e da madeira. As caldeiras de “HD” são honradas como “a produção famosa produto na tecnologia da província de Jiangsu”, do “Jiangsu altamente -” e de “produto de poupança de energia Jiangsu”. O tipo de “HD” é “um tipo famoso na província de Jiangsu”.
