Lugar de origem: | China |
Marca: | HD Boiler |
Certificação: | ASME,EN,ISO,SGS |
Número do modelo: | Parede da membrana da caldeira |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem em condições de navegar |
Tempo de entrega: | 30 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 500 toneladas/mês |
Cor: | Personalizado | Aplicação: | Caldeira |
---|---|---|---|
tamanho: | Costume | Superfície: | lixamento/que grava |
Certificação: | ISO900/CE/SGS,ASTM | Porto: | SHANGHAI |
Circunstância: | NOVO | ||
Realçar: | Painéis de parede da água da caldeira,Tubos da parede da água da caldeira |

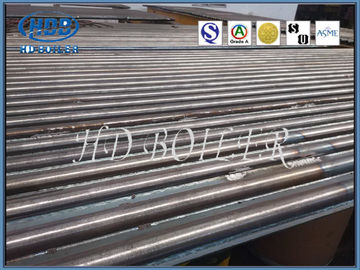

Painel da fornalha de tubo da parede da membrana da caldeira da certificação do ISO com Pin
Informação da parede da membrana da caldeira
A parede da água quando o projeto original, a finalidade não é caloroso, mas à câmara refrigerando de um fogão ou de uma fornalha não é afetada por dano da alta temperatura mais tarde, devido a sua boa função da inversão térmica, substituir gradualmente o cilindro para transformar-se peças de aquecimento principais da caldeira que colocam na parede interna da fornalha é composta dos muitos o tubo que paralelo o papel da parede evaporativa da água de superfície do aquecimento é irradiação térmica de gás absorver ou de conduto, chama de alta temperatura na fornalha no tubo para produzir o vapor ou a água quente, e diminuir a temperatura da parede de fornalha, parede de fornalha na temperatura da chama da fornalha da caldeira da grande capacidade é muito alto, a intensidade da irradiação térmica na grande caldeira 40 ~ 50% ou mais do calor absorvido pelo wallWith da água a exceção de algumas caldeiras pequenas da capacidade, caldeiras de tubo de água modernas toda a parede da água do uso como a superfície de aquecimento evaporativa principal
Nome | Painel da água da membrana |
Material | Aço do aço carbono, de liga, etc. |
Tamanho do tubo | Φ38 - 76 milímetros, personalização |
Padrão | ISO, ASME |
Modelo | Enchido |
Dimensão | Personalização |
Processo de manufatura | Empacotamento →Painting →Hydraulic welding→Assembly →Welding comum →Polishing do → do teste de pressão do tratamento térmico do → da inspeção do → do →Tube do tratamento térmico (Normalizing+ que modera) do → inspeção quente/fria-Rolling→ do → de Material→Ingot |
Lugar da instalação | Em torno da câmara de combustão da caldeira |
Classificado
Tipo desencapado parede do tubo da água
A parede desencapada da água do tubo é composta do tubo de aço da caldeira geral. Amplamente utilizado em caldeiras pequenas e médias da capacidade. A tensão da parede da água é medida pela relação do afastamento s da tubulação para conduzir o diâmetro exterior d (s/d). A capacidade da caldeira é pequena, s/d é grande (1,5 ~ 2), a taxa de utilização do metal são altos, o desempenho da proteção da parede de fornalha são pobres, usam frequentemente a parede de fornalha pesada do tijolo refratário. Com o aumento da capacidade da caldeira, s/d diminui (1,1 ~ 1,2), utilização do metal são baixa, parede de fornalha leve podem ser usados. Quando s/d<1>
Tipo parede da membrana da água
Filme - o tipo parede da água é uma estrutura hermética feita das tubulações e de aletas soldadas. Vantagens de menos escapamento de ar na fornalha; A parede do tubo pode ser usada para reduzir a carga da construção de aço e para reduzir o custo da caldeira. É conveniente adotar a estrutura da suspensão e melhorar o sistema da expansão térmica. Apropriado para a produção mecanizada em grande escala, taxa alta do conjunto; A capacidade de armazenamento pequena do calor, encurta o começo e para parar o tempo. A desvantagem é que o processo de manufatura é mais complexo. A grande capacidade, a alta temperatura e a caldeira de alta pressão adotam a parede da água da membrana.
De acordo com o processo de manufatura diferente, a parede da água da membrana é dividida em três tipos (para ver figura 1): (1) com fileira rolada do tubo de aleta da solda, trabalho de solda, mas o tubo de aleta são expensive.(2) tubo leve mais a aleta (aço liso) em uma fileira da solda, baixo custo do material, fácil cumprir as exigências de uma variedade de passo, mas as exigências horizontalmente de aço da precisão, precisam de terminar o equipamento. (3) solda por fusão clara do tubo, aleta do tubo pela formação de enchimento da fusão do fio de solda, usada mais para o tubo com a tela pequena do passo. O passo do intertube da parede da água da membrana é relacionado à pressão da caldeira, carga térmica da fornalha e outros fatores, geralmente s/d são 1,2 ~ 1,5.
Vantagens da parede da água da membrana
(1) asseguram a tensão da parede de fornalha e reduzem o escapamento de ar na câmara de combustão.
(2) realizam refrigerar de água completo na câmara de combustão, que é conducente a impedir a transformação sob a circunstância da combustão aumentada.
(3) a capacidade de armazenamento pequena do calor, aquecimento rápido da câmara de combustão, refrigerar rápido, pode encurtar o começo da caldeira e parar o tempo refrigerando.
(4) apropriado para o uso da parede de fornalha do revestimento do tubo, assim extremamente reduzindo a carga do quadro da caldeira, fácil pendurar.
(5) comparado com o tubo leve, a capacidade de absorção do calor do tubo é melhorada.
(6) melhoram o grau de pre-combinação de peças da caldeira, conveniente e reduzem o trabalho da instalação.
Perfil da empresa
Hua Dong Boiler Co. , O Ltd. é uma empresa da alto-tecnologia especializada em caldeiras de fabricação. Ao princípio de 1985 s estabelecido, tem duas bases de fabricação, esta empresa cobre o ㎡ 400.000 com os valores imobilizados que atingem USD 110.000.000. Há 1100 empregados que incluem 150 técnicos e 600 soldadores codificados. Hua Dong guarda as licenças de fabricação para caldeiras da categoria A e classifica as embarcações de pressão A1&A2 emitidas pela administração geral chinesa da supervisão, da inspeção e da quarentena da qualidade; igualmente guarda os selos do “N.B.” de “S” e de “U” emitidos pela sociedade americana dos engenheiros mecânicos; entrementes, esta empresa passou a certificação de ISO9001, SO3834, sistema de gerenciamento da qualidade EN12952.
