Lugar de origem: | China |
Marca: | HD Boiler |
Certificação: | ISO9001, SGS, ASME, EN |
Número do modelo: | Preaquecedor da caldeira |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Detalhes da embalagem: | Embalagem do ferro para a exportação |
Tempo de entrega: | 45 dias |
Termos de pagamento: | L/C, T/T |
Tipo: | preaquecedor, tubo Finned | Combustíveis: | Carvão |
---|---|---|---|
Circulação: | Uma vez que-através de | Padrão: | ASME |
Realçar: | Preaquecedor do central elétrica,Preaquecedor para a caldeira |

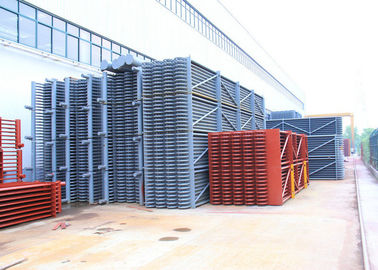

Preaquecedor de aço do tubo de aleta das peças sobresselentes da caldeira do preaquecedor da caldeira
Sumário
Há três fases da água de alimentação na caldeira aquecida em vapor superheated: pré-aquecimento, evaporação, e superheating da água de alimentação. As três fases são terminadas em três superfícies de aquecimento diferentes. O vapor da caldeira e circuito da água é composto das três superfícies de aquecimento diferentes assim como suas tubulações de conexão. Os preaquecedores da caldeira são um delas, e é direito o equipamento para pré-aquecer a água de alimentação. Assim, é a superfície de aquecimento com a mais baixa temperatura para o líquido de funcionamento da caldeira no circuito do vapor e da água da caldeira. A passagem fluida do trabalho através deste equipamento é água monofásica (preaquecedor deebulição).
Funções
Nós podemos summerize as funções dos preaquecedores como abaixo:
1. economia do combustível: os preaquecedores são colocados na parte traseira das caldeiras. Esta maneira pode diminuir as temperaturas do fumo e do gás, assim para salvar combustíveis.
2.improve as condições de trabalho de cilindros do vapor: devido aos preaquecedores, a temperatura da água da alimentação é aumentada ao entrar no cilindro do vapor. Reduz a diferença da temperatura entre a água de alimentação e o esforço térmico do cilindro da parede assim como do vapor do cilindro do vapor, de modo que melhore as condições de trabalho de cilindros do vapor e aumente a vida útil.
3.reduce o custo de fabrico da caldeira: para a água de alimentação é aquecido nos preaquecedores da caldeira. O uso de peças sobresselentes da baixa temperatura como preaquecedores da caldeira substituir alguns dos caros painéis de parede de alta temperatura da água reduz o custo para fabricar caldeiras.
Princípio de funcionamento
O preaquecedor da caldeira é tipo do permutador de calor para aquecer a água de alimentação usando o calor do gás de conduto. O gás de conduto que vem do tubo fora é para cima e para baixo o cruzamento de fluxos que esfrega o pacote de tubo, passando o calor à parede do tubo. A água está fluindo da parte inferior para cobrir, e dos absorts o calor da parede do tubo, e sua temperatura está obtendo alta. Esta maneira não somente pode transferência térmica do a contracorrente salvar o consumo do metal, mas igualmente é boa para a água/vapor ao corrusion do fluxo e da exaustão assim como da diminuição. Um mais, esta maneira trabalha bem para a limpeza da poeira.
Tipos
Se de acordo com a extensão do aquecimento do líquido de trabalho, os preaquecedores podem ser divididos em tipos deebulição e de ebulição.
A maioria de caldeiras do meio-presssure usam o tipo de ebulição preaquecedores. Isto é porque o calor de vaporização latente da água em caldeiras da meio-pressão é alto, e o calor da água caloroso é pequeno. Assim é necessário enviar alguma água a ser vaporizada no preaquecedor da caldeira para impedir o combusion instável nos funaces e impedir o consumo aumentado de metal nas superfícies de aquecimento como os superheaters causados pela temperatura demasiado baixa do gás de conduto da tomada. Além, pode ajudar a jogar o papel dos preaquecedores.
As caldeiras de pressão Superhigh usam na maior parte o tipo deebulição preaquecedores. Isto é porque quando a pressão é mais alta, o calor de vaporização latente é diminuído, quando o calor da água caloroso obtiver mais, assim que é necessário enviar alguma água a ser aquecida nos painéis de parede da água para impedir transformar nas superfícies de aquecimento das tomadas da fornalha e da fornalha causadas para dentro demasiado por altas temperaturas nas fornalhas e do gás de conduto da tomada. As caldeiras de pressão tão geralmente superhigh usam o tipo deebulição preaquecedores.
O fator principal para considerar que tipo de preaquecedores é os parâmetros da caldeira. Quando os parâmetros da caldeira diferirem, a relação da absorção do calor necessária em três fases aquecer o líquido de trabalho para fazer diferenças. Assim os arranjos correspondentes de três superfícies do aquecimento precisam de mudar, demasiado. Às grandes unidades com parâmetros altos, sua absorção evaporativa do calor é menos, quando a absorção da água aquecendo, a absorção do calor do calor do vapor superheating, a absorção do calor reaquecendo for bastante grande. Assim, o tipo deebulição preaquecedores é o tipo principal para caldeiras superhigh da unidade de pressão.
Especificações
Descrição | Preaquecedor da caldeira |
Material | Ligue o aço, o aço carbono, o SA210C, o SA213T22, etc. |
Padrão material | ASTM, EN ou ISO etc. |
Dimensão | Personalização |
Peso |
Minuto: De 10 toneladas |
Processo da fundição: | EF+IF + VD |
Processo | →Inspection fazendo à máquina →finishing do tratamento térmico (Normalizing+ que modera) do → da inspeção do →rough do machining→UT →2nd tratamento térmico quente/frio-Rolling→ do → de Material→Ingot |
Padrão de UT | ASTM A388 ou EN10228, etc. |
Controle da qualidade
1. Teste de impacto e de cálculo de força relatório com informação de materiais aplicada.
2. (Inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e do elétrodo
3. Raio X, γ-Ray e relatório de inspeção penetrante líquido do teste (emenda de solda): para assegurar a qualidade da caldeira inteira
4. Relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho
