Lugar de origem: | China |
Marca: | HD Boiler |
Certificação: | ASME, SGS, ISO9001 |
Número do modelo: | Tubo de aleta da caldeira |
Quantidade de ordem mínima: | 500 PCes |
---|---|
Detalhes da embalagem: | Embalagem digna do mar para a exportação |
Tempo de entrega: | 30 DIAS |
material da aleta: | Etc. de alumínio, de cobre e de aço, aço carbono, de aço inoxidável | Material do tubo: | De aço inoxidável, aço carbono |
---|---|---|---|
Embalagem: | Embalagem em condições de navegar do tubo de aleta | Nome do produto: | Tubo de aleta da caldeira |
Aplicação: | Peças do calefator, permutador de calor | Palavra-chave: | Permutador de calor da curvatura de U |
Realçar: | Tubo de aleta espiral,Tubo de aleta do permutador de calor |

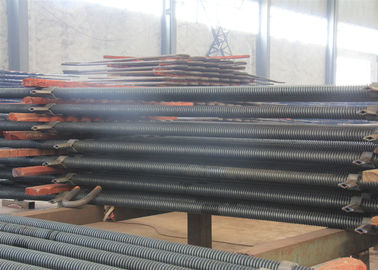

Tubo de aleta de aço para a caldeira, tubo Finned da espiral da caldeira da eficiência elevada
Os tubos finned espirais são amplamente utilizados na recuperação de calor do preaquecedor da caldeira, preheater de ar, e desperdiçam a caldeira de calor, assim como o equipamento da inversão térmica na indústria química, na embarcação de pressão e nos outros campos. A capacidade de unidades usadas nas caldeiras igualmente aumentou de pequeno a grande, e suas aplicações estão aumentando gradualmente. Presentemente, muitos fabricantes profissionais em China podem produzir a soldadura de resistência de alta frequência, tubos finned espirais de soldadura, e o equipamento de produção e a tecnologia dos tubos finned foram desenvolvidos, projetados e fabricados da importação, da digestão e da absorção ao auto-desenvolvimento. A qualidade alcançou as exigências de padrões estrangeiros avançados.
Vantagens de usar os tubos finned:
1. a área da transferência térmica é aumentada no espaço eficaz para melhorar o efeito da transferência térmica.
2. Reduza o espaço da ocupação da superfície da transferência térmica e reduza seu volume, especialmente para caldeiras da rápido-carga.
3. Reduza o custo de equipamento e melhore a segurança do equipamento.
4. Devido à diminuição da gota de pressão lateral da água, o custo de operação é reduzido.
5. A rigidez dos tubos finned é aumentada, e a resistência sísmica do tubo é melhorada.
Vantagens técnicas do tubo de aleta da caldeira
Presentemente, os tubos de aço finned espirais na maior parte estão enrolando, soldaduras de alta frequência e os tubos de aço finned espirais de soldadura. Os tubos de aço finned da espiral intergal têm o produto tornado da renovação de t dos três tipos acima de tubos de aço finned espirais devido a sua vida útil longa, desempenho da transferência térmica e óbvio estáveis cada efeito de salvamento. Suas vantagens são mostradas nos seguintes aspectos:
1. Vida útil longa, mais de 3 vezes contanto que isso de enrolar os tubos de aço finned soldados.
2. Corte de arco da raiz da aleta e o tubo e superfície lisa das aletas completamente para eliminar o fenômeno da acumulação da cinza, cinza que obstrui e que transforma de outros formulários dos tubos de aleta devido à dobradura desigual da raiz da aleta.
3. A tecnologia da laminagem a quente é processada para melhorar a densidade, a força de rendimento, a resistência à tração e a resistência de desgaste da estrutura do metal.
4. Porque a aleta e o tubo são integrais e distribuídos na faixa espiral, a capacidade de rolamento da pressão de tubos finned espirais integrais é mais de 3 vezes daquela do tubo de aço sem emenda com a mesmos espessura e diâmetro interno.
5. Resistência de desgaste, que resolve o problema do desgaste sério da superfície de aquecimento convective da caldeira a carvão devido à velocidade do vento alta e à concentração alta da cinza (caldeiras do leito fluidizado especialmente de circulação).
6. A estrutura integral do aleta-tubo elimina completamente a resistência térmica do contato que a outra estrutura do aleta-tubo não pode superar. Além, a seção longitudinal da aleta é estrutura trapezoidalmente, assim que a eficiência da transferência térmica é melhorada na maior medida do possível.
7. A inversão térmica de superfície expandida da aleta espiral integral é adotada. Sob as mesmas condições de trabalho, o coeficiente de transferência térmica do pacote de tubo é 3.5-5.5 vezes daquele do tubo de aço sem emenda com a mesmos espessura e diâmetro interno, e duas vezes daquele do tubo de aço de aleta espiral soldado com a mesma especificação.
8. As aletas e os tubos são estrutura integral, assim que podem ser usadas no ambiente de alta temperatura e áspero. Não haverá nenhuma instabilidade do desempenho da transferência térmica causado o abrandamento e pelo derramamento das aletas em outros formulários dos tubos de aço finned.
Desenvolvimento e aplicação
O desenvolvimento e a aplicação do preaquecedor espiral do tubo finned em China começaram nos anos 80. O preaquecedor espiral auto-projetado e manufaturado do tubo finned saiu nas caldeiras domésticas. Nos anos 90, o autor substituiu o preaquecedor convencional do tubo finned da espiral de uso geral na caldeira secundário-crítica importada da circulação de Mitsubishi 350 MW 1160T/H com um preaquecedor espiral do tubo finned de um arranjo original das aletas. Nos últimos anos, a caldeira a carvão crítica importada de 900MS Ultra igualmente usa o preaquecedor espiral do tubo finned, e é posta na operação. Embora a indústria de transformação da caldeira produza preaquecedores espirais do tubo finned para países estrangeiros, retarda-se atrás na aplicação de caldeiras domésticas.
Este preaquecedor espiral recentemente desenvolvido do tubo finned foi aplicado ao central elétrica auto-possuído a carvão e aos centrais elétricas públicos no noroeste, central, do sul, oriental, e em Shanghai, etc…. O parâmetro mínimo da capacidade da caldeira é 220 t/h em de alta pressão e o parâmetro máximo da capacidade da caldeira é 1160t/h na condição secundário-crítica. Os tipos de carvão queimados são carvão betuminoso, antracite, mistura do carvão betuminoso e do carvão magro, mistura do carvão betuminoso e do gás de alto-forno, e carvão betuminoso inferior com índice de cinza de 56%-59%.
Parâmetros técnicos do tubo de aleta da caldeira
Artigo | Tubo baixo O.D (milímetro) |
Espessura baixa do tubo (milímetros) | Altura da aleta (milímetros) | Espessura da aleta (milímetros) | Passo da aleta (milímetros) |
Escala | 25,4 milímetros ~1600mm | 2,5 milímetros ~40 milímetros | 0,5 milímetros ~20,0 milímetros | 0,5 milímetros ~3,0 milímetros | 5 milímetros ~ 25,4 milímetros |
Material | Aço carbono, aço de liga, de aço inoxidável | ||||
Comprimento | 0 |
Produto | tubo da H-aleta |
Tubulação baixa | Soldado ou sem emenda |
Material | aço carbono, aço de liga, ligas de aço inoxidável, não-ferrosas e ligas de níquel. |
Aplicação | Preaquecedor de H, evaporador de H, superheater de H, de ar de H calefator e etc. |
Controle da qualidade
1. teste de impacto e de cálculo de força relatório com informação de materiais aplicada.
2. (inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e do elétrodo
3. raio X, γ-Ray e relatório de inspeção penetrante líquido do teste (emenda de solda): para assegurar a qualidade da caldeira inteira
4. relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho
