Lugar de origem: | China |
Marca: | HD Boiler |
Certificação: | ISO9001,ASME,Grade A,SGS,EN |
Número do modelo: | Parede da água da membrana |
Quantidade de ordem mínima: | 500 toneladas |
---|---|
Preço: | Negotiable |

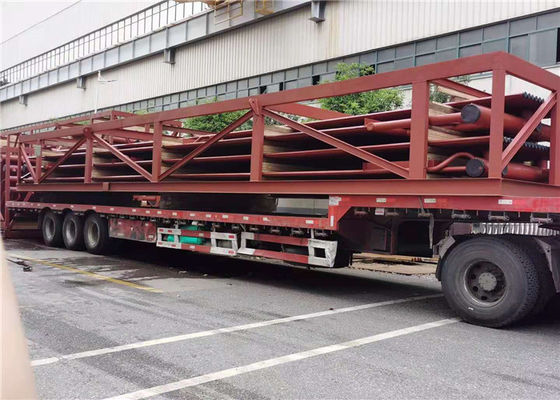

Detalhes da embalagem: | Embalagem em condições de navegar |
Tempo de entrega: | 30 dias |
Termos de pagamento: | L/C, T/T, Western Union, D/P, MoneyGram |
Habilidade da fonte: | 500 toneladas/mês |
Circunstância: | Novo | Estrutura: | Tubo do fogo/água |
---|---|---|---|
Escala de aplicações: | Central elétrica industrial/ | NDE: | 100% PINTA, 100 RT, 100% UT |
Material: | Aço carbono/etc. de aço inoxidável | Embalagem: | Pacote do quadro do ferro |
Cor: | Personalizado | Comprimento: | A escolha do cliente |
Realçar: | Painel de parede da caldeira de vapor,Painel de parede da caldeira de gás,Painel da caldeira de vapor da seção da evaporação |
As peças sobresselentes da caldeira do queimador do vapor do gás molham a seção da evaporação do painel de parede
Parâmetro técnico
Material | de aço inoxidável |
Cor | Personalizado |
Função | Seção da evaporação |
Combustível | o carvão ateou fogo à caldeira de vapor |
Uso | Caldeira etc. industrial, do central elétrica |
Tipo | Painéis do tubo da parede da água da membrana |
Tipo | Jinan Yuanda |
Observações | A ordem personalizada é aceitada igualmente. |
Detalhes da construção
As características da combinação da parede refrigerar de água da membrana são como segue:
1. Verifique e ajuste a largura, o comprimento, o nivelamento e a diagonal da fileira da tubulação quando a fileira segmentada da tubulação é içada no quadro da combinação. Se a largura da fileira do tubo é maior do que ou menos do que o tamanho especificado, a aleta pode ser cortada a um comprimento apropriado, ser ajustada ao tamanho especificado e então ser soldada. Quando a diferença diagonal da fileira da tubulação excede o lOmm, as aletas entre algumas tubulações com tamanho maior podem ser cortadas para reduzir a distância entre as tubulações para eliminar a diferença diagonal, e então as aletas podem ser soldadas. Quando o unevenness da fileira da tubulação excede a escala permissível, o quadro do pórtico pode ser usado para corrigir a pressão superior do jaque.
2. A junção de extremidade da fileira da tubulação é diferente daquela de uma única tubulação. A junção de solda de uma única tubulação encolhe por aproximadamente 1-2mm após a solda, que não tem nenhum efeito em outras tubulações. Mas a fileira da tubulação não é a mesma, duas seções da soldadura de extremidade da fileira da tubulação, se de um lado ao outro lado da sequência da soldadura, soldar à extremidade da tubulação causada pela deformação é muito grande. Consequentemente, antes da soldadura de extremidade, o afastamento da extremidade desta junção de solda deve detalhadamente ser medido, e de acordo com a extremidade o afastamento é classificação demasiado pequena, moderado, demasiado grande, se a extremidade o afastamento é demasiado grande ou demasiado pequeno, deve tomar o método de cortar a tubulação, substituído com uma tubulação curto moderado. Neste tempo, devido ao encolhimento da soldadura, a tubulação com uma diferença maior tornar-se-á solderable. A fim reduzir a deformação do encolhimento da soldadura da tubulação, o método da simetria e a soldadura transversal devem ser adotados.
3. A parte mais inferior dianteiro e traseiro da parede refrigerar de água tem a parte inferior de fornalha (cubeta fria da cinza), e a parte superior da parede traseira refrigerar de água tem o ângulo da chama, assim que o tamanho do componente é maior e a forma é mais especial, assim que é difícil combinar.
4. A bola da único-passagem da tubulação traseira da parede da água é diferente de outras tubulações de superfície de aquecimento. Porque a parede traseira da água na caixa superior do encabeçamento tem um ângulo à prova de chama, o número de tubulação de dobra do ângulo à prova de chama é o mesmo que aquele da parede traseira da água, a fim aumentar a rigidez do ângulo à prova de chama, lá é igualmente um número considerável de espaçar a tubulação reta (mais tipo da fornalha). Na interseção do ângulo da chama e da tubulação reta, o equidiameter especial-dado forma moldou o T de aço (tubulação do três-ramo) é instalado. No tubo reto e na junção entre o tanque aliado superior é equipado com o orifício Φ 5 milímetros ou limitador de Φ de 10 milímetros. Desta maneira, mais do trabalho a tubulação curvada média é conducente a refrigerar do ângulo da chama, e uma peça pequena da tubulação curvada média de trabalho assegura-se de que a tubulação reta e a tubulação curvada tenham a quantidade correspondente de expansão, para reduzir o esforço interno, assim que a dificuldade da passagem com os aumentos da bola.
Vantagens da parede da água da membrana
(1) asseguram a tensão da parede de fornalha e reduzem o escapamento de ar na câmara de combustão.
(2) realizam refrigerar de água completo na câmara de combustão, que é conducente a impedir a transformação sob a circunstância da combustão aumentada.
(3) a capacidade de armazenamento pequena do calor, aquecimento rápido da câmara de combustão, refrigerar rápido, pode encurtar o começo da caldeira e parar o tempo refrigerando.
(4) apropriado para o uso da parede de fornalha do revestimento do tubo, assim extremamente reduzindo a carga do quadro da caldeira, fácil pendurar.
(5) comparado com o tubo leve, a capacidade de absorção do calor do tubo é melhorada.
(6) melhoram o grau de pre-combinação de peças da caldeira, conveniente e reduzem o trabalho da instalação.
Introdução de produto
Uma parede refrigerar de água da membrana refere a parede refrigerar de água composta da tela hermética da tubulação soldada pelo aço e pela tubulação lisos. A parede refrigerar de água da membrana pode garantir a boa tensão da câmara da fornalha, para reduzir significativamente o coeficiente do escapamento de ar da câmara da fornalha para a caldeira de pressão negativa, e melhora a condição da combustão na fornalha. Pode aumentar a área de aquecimento eficaz da radiação e salvar o consumo de aço.
Adicional
1 | Os painéis de parede da água são usados em caldeiras da recuperação de calor do desperdício. |
2 | Nós fabricamos os painéis de parede da água, estes são fabricados fora dos tubos do aço carbono aos desenhos e às especificações dos clientes. |
3 | Especial é tomado para o ovality e a diluição na parcela curvada, durante a fabricação. |
4 | Nós somos de fabricação e de fornecimento uma escala detalhada dos painéis de Waterwall. |
5 | Os tubos oferecidos por nós são sabidos para suportar uma grande pressão interna como uma tira contínua do material da aleta são ferem-se espiralmente no tubo. |
6 | Estes tubos são sabidos para fornecer uniformemente o calor esse resultado em uma saída de calor aumentada. |
7 | A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara. |
Aplicação
1 | A parede de poupança de energia da água da membrana do fornecedor da porcelana da proteção ambiental para a caldeira de CFB é as paredes da membrana que são feitos dos tubos soldados junto com ou sem uma tira de metal no meio. |
2 | Estas paredes formam o cerco da câmara de combustão de carvão. |
3 | Os tubos da parede da água são referidos igualmente como a seção do evaporador; contêm a água na maior parte no formulário líquido que evapora gradualmente enquanto aumenta na caldeira. |
Nota
1 | Controle da penetração de solda para satisfazer o controle das exigências mecânica e da transferência térmica da deformação às tolerâncias aceitáveis. |
2 | Os painéis exigem rotineiramente o endireitamento na oficina após a soldadura e o tratamento térmico, a pergunta a ser respondida é lata a loja então para encontrar as tolerâncias dimensionais exigidas para a instalação bem sucedida do local? |
3 | Podem os procedimentos de manipulação existentes da loja sejam reais usado sem adicionar os controles excessivos que adicionarão o custo e a programação. |
4 | A importância do pré-aquecimento e da sua manutenção com o processo de solda poderia causar um número manipulação e de loja que processam as edições que aumentarão substancialmente o custo. |
