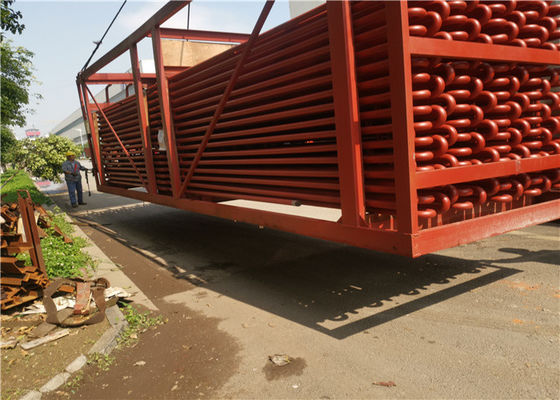

Bobina natural da caldeira do queimador de óleo da circulação ASTM SA210 A1 da biomassa

Para a caldeira do central elétrica, é uma maneira crutial de aumentar a economia térmica da central térmica melhorando o parâmetro de vapor superheated. O aumento de parâmetros do vapor superheated é limitado por materiais do metal. O projeto dos superheaters deve certificar-se de que a temperatura da parede exterior das tubulações de aquecimento da superfície é mais baixa do que a temperatura permissível da resistência de oxidação do aço, e entrementes certificar-se de sua força mecânica. com o desenvolvimento do metal o material usou-se nas caldeiras, caldeiras da central elétrica em nosso país já geralmente para aplicar os graus de alta pressão, de alta temperatura (9.8MPa, 540 graus) e superhigh dos parâmetros da pressão 555 (MPa 13,7, 540 e), e desenvolveu graus subcritical dos parâmetros da pressão 555 (16.7MPa, 540 e). Agora os lotes das caldeiras aplicam os parâmetros supercríticos da pressão (24.5MPa, 540-570 graus), e mesmo muito poucas unidades aplicam os parâmetros de alta pressão e da temperatura.

Com o aumento da pressão do vapor, a fim reduzir a umidade do vapor da cauda da turbina de vapor assim como melhorar mais a economia térmica da central elétrica, o sistema de reaquecimento médio é amplamente utilizado na central elétrica alta dos parâmetros, por exemplo enviando a exaustão do cilindro de alta pressão na turbina de vapor outra vez de volta a para ser reaquecido na caldeira à alta temperatura, e então enviando novamente os de volta à meio-pressão e o cilindro de baixa pressão da turbina de vapor, expandindo e trabalhando. O elemento para reaquecer é chamado reheater.

Diferenças

Detalhes: Bobina do Superheater

Geralmente, o vapor aqueceu-se no superheater de alta pressão é nomeado vapor superheated, o vapor aquecido pelo reheater é chamado vapor reaquecido. O parâmetro do vapor reaquecido está relacionando-se com economia da circulação térmica. Geralmente, a pressão do vapor reaquecido é aproximadamente um quinto daquela de vapor superheated, e a temperatura do anterior é quase a mesma que aquela dos últimos. Por exemplo, em nossa nação para a caldeira com 125MW, 400t/h, o parmameter para vapor superheated é 133.7Mpa e 555 graus; a pressão da entrada e da tomada do vapor reaquecido é 2.5/2.35MPa, sua temperatura é 555 graus, demasiado. Para caldeiras com 200MW, 670t/h, o parâmetro de vapor superheated é 13.7MPa, 540 graus; as pressões da entrada e da tomada são 2.7/2.5Mpa, e a temperatura é igualmente 540 graus. Para caldeiras subcritical da circulação do controle de pressão com 300MW, 600MW, parâmetro do vapor superheated é 18.27Mpa, 540 graus; as pressões da entrada e da tomada são 3.83/3.63MPa, a temperatura são igualmente 540 dgrees. A aplicação do vapor que reaquece o sistema pode aumentar a economia térmica para centrais elétricas por 4-5%. Em nosso país, as unidades com capacidade sobre 125MW aplicam toda um sistema de reaquecimento médio do tempo, e no ultramar, dois sistemas de reaquecimento médios das épocas são aplicados para algumas unidades com parâmetros mais altos.

Em caldeiras modernas, o consumo da absorção do calor dos superheaters e os reheaters estão sobre a metade da absorção do calor total para o líquido de trabalho, assim as superfícies de aquecimento dos superheaters e dos reheaters esclarecem uma grande proporção em superfícies do aquecimento total das caldeiras, e devem ser colocadas nas áreas onde a temperatura do fumo é mais alta, as condições de trabalho são as mais más entre todas as superfícies de aquecimento. A temperatura da parede do tubo das superfícies de aquecimento é próxima à temperatura permissível máxima do aço, assim que o arranjo razoável um projeto do dnd dos superheaters e reheaters importar tanto para a economia e a confiança à caldeira do quando. Quando se trata de seu projeto, com base na segurança da segurança e na confiança do superheater e do reheater, é muito necessário salvar o consumo do metal no melhor, para salvar especialmente o uso do aço de liga.

Para caldeiras em grandes centrais elétricas, os superheaters e os reheaters são peças necessárias, a um grande estenda, eles influced a segurança e a economia das caldeiras. Os Superheaters são as superfícies de aquecimento que aquecem o vapor principal da temperatura surnatured à temperatura superheated avaliado, e os reheaters são as superfícies de aquecimento que aquecem o exaust do cilindro de alta pressão da turbina de vapor a uma determinada temperatura. Quando as condições de corrida como cargas da caldeira, tipos de carvão mudam, é ajustá-las para certificar-se da temperatura da tomada a nível avaliado de -10-+5 graus.

Para grandes caldeiras em centrais elétricas, os superheaters e os reheaters esclarecem uma proporção grande nas superfícies de aquecimento totais, eles devem ser arranjado nas áreas onde o fumo é com mais alta temperatura. Para melhorar a eficiência da circulação térmica em centrais elétricas, é necessário melhorar gradualmente o vapor original dos parâmetros f, o aumento da pressão do vapor exige o aumento correspondente da temperatura para vapor superheated, ou a umidade da grande exaustão da fase da turbina de vapor será demasiado alta, que influenciará sua segurança. Assim, o vapor que correm através de superheaters e os reheaters são vapor de alta temperatura, seu desempenho da transferência térmica é bastante mau, que determina que as temperaturas da parede do tubo dos superheaters e dos reheaters são altas.

Princípio

• O princípio de superheater é similar cozinhar a geração dos tubos da caldeira.

• Os gás quentes na varredura de alta temperatura sobre os tubos de superheater e para levantar a temperatura do vapor que a magnitude depende em cima da temperatura do gás da saída que sae da velocidade do superheater e do gás.

Aplicação

o uso para aquecer o vapor saturado, temperatura do vapor podia ser até 900 graus C.

Elevações da capacidade do Superheater para aumentar a produção de eletricidade

Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.
