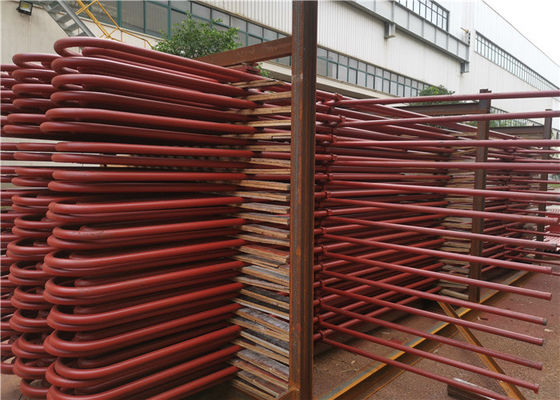

Bobina desencapada resistente ao calor do Superheater de ASME para a circulação térmica

Bobina do Superheater da corrosão do aço carbono desencapado de ASME anti para o permutador de calor

Introdução para a bobina do Superheater da caldeira

Para grandes caldeiras em centrais elétricas, os superheaters e os reheaters esclarecem uma proporção grande nas superfícies de aquecimento totais, eles devem ser arranjado nas áreas onde o fumo é com mais alta temperatura. Para melhorar a eficiência da circulação térmica em centrais elétricas, é necessário melhorar gradualmente o vapor original dos parâmetros f, o aumento da pressão do vapor exige o aumento correspondente da temperatura para vapor superheated, ou a umidade da grande exaustão da fase da turbina de vapor será demasiado alta, que influenciará sua segurança. Assim, o vapor que correm através de superheaters e os reheaters são vapor de alta temperatura, seu desempenho da transferência térmica é bastante mau, que determina que as temperaturas da parede do tubo dos superheaters e dos reheaters são altas.

O Superheater é uma parte de uma caldeira que aqueça o vapor da temperatura de saturação à temperatura de superaquecimento. É chamado igualmente um superheater do vapor. O Superheater pode ser dividido no tipo convective, no tipo radial e no tipo semi-radial de acordo com o modo da transferência térmica; De acordo com as características da estrutura, pode ser dividido no tipo serpentino da tubulação, no tipo da tela, no tipo da parede e no tipo da parede. São compostos das tubulações e do distribuidor paralelos da entrada e da tomada.

A maioria de caldeiras industriais não têm superheaters porque muitos processos industriais e facilidades vivas exigem somente o vapor saturado. Em centrais elétricas, as locomotivas e as caldeiras do fuzileiro naval, superheater são instaladas geralmente para melhorar a eficiência térmica de circulação do central elétrica inteiro do vapor.

Produto Function&Features

O calefator super do vapor eficiente térmico de HDB para o carvão ateou fogo a caldeiras
Especificação:
Os calefatores super são essa das peças as mais importantes do sapre da caldeira que melhora a eficiência térmica. O calefator super brilhante de alta temperatura da caldeira de vapor é aplicado geralmente na caldeira de alta pressão do central elétrica.

Na caldeira, o papel do calefator super é aquecer o vapor saturado a uma determinada temperatura de vapor superheated para aumentar a eficiência do central elétrica. O repetidor essencialmente melhora mais a eficiência de ciclo térmica do central elétrica.

Bobinas super do calefator do vapor: As bobinas super do calefator são usadas em uma caldeira para gerar o vapor saturado. As bobinas super do calefator são usadas especialmente nas caldeiras do central elétrica. Nós fabricamos bobinas super do calefator em várias categorias de aço de liga e na mancha menos tubos de aço com ou sem o apoio & o encabeçamento conforme o desenho do cliente.

As mudanças em condições operacionais da caldeira, tais como o nível da carga, a mudança do combustível, a mudança da condição da combustão, etc., têm toda um impacto na temperatura do vapor da tomada do superheater, assim que em caldeiras da central elétrica há uns meios ajustar a temperatura do vapor da tomada da caldeira para fazê-la estável no valor especificado. Os meios de uso geral são:

(1) com tipo redutor do jato ou da superfície de água da temperatura diretamente para ajustar a temperatura do vapor;

(2) com o queimador do balanço para mudar a temperatura do fumo da tomada da fornalha;

(3) com absorção do calor do superheater do ajuste da recirculação do fumo. Quando os aumentos da carga da caldeira, o valor da elevação da temperatura da entrada e vapor da tomada dos aumentos do superheater do fluxo, quando o valor da elevação da temperatura das diminuições brilhantes do superheater.

Se o superheater convective, o superheater brilhante e o superheater semi-brilhante corretamente são combinados e configurados, a temperatura do vapor da tomada pode mudar menos quando as condições da carga e da combustão mudam. A absorção do calor e o caudal do vapor das tubulações paralelas na pilha do superheater serão diferentes na operação. A fim evitar a temperatura excessiva em umas tubulações individuais, o superheater é dividido em diversos grupos da tubulação em grandes caldeiras. O vapor de cada grupo da tubulação é misturado com uma caixa de coleta fora da fornalha e a tubulação do guia do vapor é usada para fazer cada transposição do grupo da tubulação, para evitar a diferença excessiva da temperatura entre cada tubulação.

• Superheater

Geralmente 30 ~ 60 milímetros. O tipo o mais comum de superheater do fluxo é tubo serpentino. Tem um grupo mais intensivo do tubo, para decorar em 450 ~ 1000 conduto do ℃ da temperatura do gás de conduto, gás de conduto da erosão vertical e lateral. O gás do conduto transfere principalmente o calor à tubulação pela convecção, e algum do calor é absorvido pela radiação. O placa-tipo superheater consiste em uma pluralidade de telas do tubo, arranjada na parte superior da fornalha ou na tomada, pertencendo ao tipo superheater da radiação ou da semi-radiação. O anterior absorve o calor brilhante da chama da fornalha, quando o último igualmente absorver algum calor da convecção. Em caldeiras da central elétrica acima de mpa 10, o tipo da tela e o tipo serpentino superheater são de uso geral aumentar a absorção do calor. O superheater da parede aplicado na parede interna da fornalha é o superheater brilhante, que é usado raramente. O superheater fixado na parede é usado na caldeira da central elétrica de grande capacidade para formar a parede do conduto da parte superior e da convecção da fornalha. A imagem mostra ao arranjo dos diversos o superheater. As caldeiras industriais da capacidade pequena com superheater podem cumprir as exigências somente com o superheater da única fase.

Detalhes

Estrutura do projeto

1. vapor saturado de aquecimento, temperatura até 900 graus C.

2. eficiência elevada, >90%.

3. aquecimento de alta velocidade.

4. projeto com de aço inoxidável.

5. vida de serviço de design longa, 15 anos.

Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.

A caldeira de HD oferece um melhor na facilidade da classe

A caldeira de Huadong tem-se especializado em produzir componentes feitos sob encomenda da caldeira por 34 anos desde 1985. Nossos componentes da caldeira foram usados em geradores de vapor industriais, em caldeiras de vapor, em caldeiras, em caldeiras de vapor elétricas, em pressão do vapor que reduzem estações, etc.
