Lugar de origem: | Zhangjiagang, China |
Marca: | HD BOILER |
Certificação: | ISO9001 , SGS , TUV , ASME , EN |
Número do modelo: | Evaporador traseiro da parede |
Quantidade de ordem mínima: | 5 toneladas |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Armação de aço |
Tempo de entrega: | 60 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 800 toneladas/mês |
Material do tubo: | SA106 GR. B e SA192M | Nome do produto: | Parede & evaporador traseiros |
---|---|---|---|
Padrão: | ASME | Aplicação: | Caldeiras de Sugar Mill e do central elétrica |
Palavra-chave: | Bobinas e Serpentine Coils de evaporador | Material da aleta: | Q235B |
Realçar: | bobina resistente ao calor do Superheater,bobina firme do Superheater da estrutura,superheater resistente ao calor da caldeira |

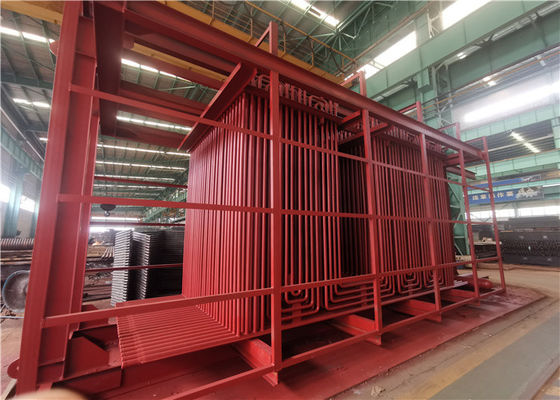

Padrão de alta temperatura de Serpentine Coils Assembly ASME do evaporador
Introdução
Por mais de 30 anos, Hua Dong Boiler foi consistentemente de inovação e de melhoramento nossas peças sobresselentes da caldeira. As melhorias na dobra, na soldadura e no projeto para assegurar nossos produtos para encontrar padrões europeus e americanos, assegurando um desempenho seguro.
O tubo serpentino é um tubo que torça e gire diversas vezes em um plano. A superfície de aquecimento da convecção da caldeira, tal como o preaquecedor, superheater e reheater, adota a estrutura do tubo serpentino através da correia, com disposição horizontal e vertical.
O pacote de tubo evaporativo é um pacote de tubo evaporativo que absorve principalmente a transferência térmica da convecção na caldeira pequena e média da capacidade. É geralmente um pacote de sistema desconcertado denso do tubo composto dos tubos ascensão e descendentes conectados com o cilindro superior e mais baixo. A carga térmica da tubulação do pacote de tubo da evaporação é alta, esta peça da tubulação pela água quente no vapor, a partir de baixo; Sua função principal é absorver o calor à água e ao vapor e servir-la como a parte de aumentação do ciclo da água da caldeira.
1. Composição material: É composta serpente-como dos tubos (aço carbono, aço de liga ou aço resistente ao calor, etc.) e as caixas da coleção e o outro material de apoio. Os tubos têm geralmente outros 32, 38, 42 ou tipos de especificações, de acordo com as necessidades de usuário separadamente.
2. arranjo: disposição vertical ou horizontal.
3. características: aparência bonita, tamanho, precisão, tecnologia de dobra e de solda de primeira classe, equipamento de primeira classe da detecção.
Superheater
Os centrais elétricas do combustível fóssil têm frequentemente uma seção do superheater no vapor que gera a fornalha. O vapor passa através do equipamento de secagem dentro do cilindro do vapor sobre ao superheater, um grupo de tubos na fornalha. Aqui o vapor pegara mais energia dos gás de conduto quentes fora da tubulação, e sua temperatura superheated agora acima da temperatura de saturação.
Reheater
As fornalhas do central elétrica podem ter uma seção do reheater que contém os tubos aquecidos por gás de conduto quentes fora dos tubos. O vapor de exaustão da turbina de alta pressão é passado através destes tubos calorosos para recolher mais energia antes de conduzir as turbinas intermediárias e então de baixa pressão.
Tipo
|
Vantagens
|
Desvantagens
|
Método de apoio
|
Pendente-tipo
|
apoio 1.Firm estrutural
|
1. Bloqueio do fluxo pelo reinício lento condensado das necessidades do vapor 2. para remover a água que acumula na parte inferior.
|
apoiado de cima de
|
Inverter-tipo
|
drenagem 1.Proper do vapor condensado
|
1. Falte a rigidez estrutural, especialmente no fluxo de alta velocidade do gás
|
Apoiado de baixo de
|
Horizontal - tipo
|
1. Drenagem apropriada
2. Boa rigidez estrutural
|
1. Não veem o flam diretamente assim que são principalmente do tipo convective
|
Apoiado geralmente no gás vertical canaliza paralelo à fornalha principal.
|
O desenho aqui é o conjunto do evaporador com as bobinas da parede e de evaporador da membrana para sua referência.
Este projeto igualmente para incluir o vapor drum+header+economizer.
PROJETO E CÓDIGO DA FABRICAÇÃO | SEÇÃO I DE ASME, EDIÇÃO 2019 |
PRESSÃO DO PROJETO | 8,1 MPa |
PRESSÃO DE FUNCIONAMENTO DE MÁXIMO PERMISSÍVEL | 8,1 MPa |
TEMPERATURA DO PROJETO | 320℃ |
PRESSÃO DE TESTE HIDROSTÁTICA | MPa 12,2 |
PERMISSÃO DE CORROSÃO | 0.5mm |
