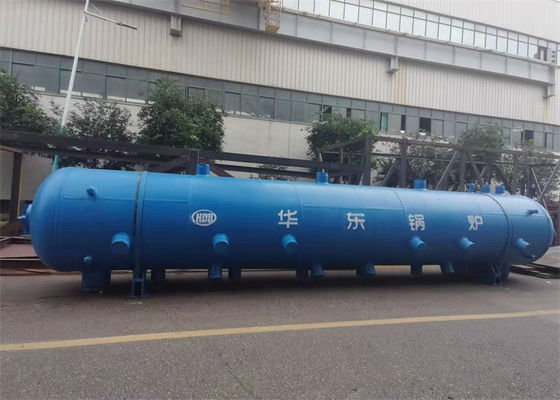

Cilindro de alta pressão do vapor da caldeira de circulação natural

Vapor da caldeira do central elétrica da circulação/cilindro naturais de alta pressão da água para a caldeira industrial

Introdução de produto

O cilindro do vapor é uma embarcação de pressão cilíndrica usada na caldeira da água-tubulação para a separação do vapor e a purificação do vapor, formando um laço da circulação da água e armazenando a água do potenciômetro. Sua função principal é receber a água do preaquecedor, do vapor separado da água e da água da fonte ao laço da circulação, e do vapor saturado do transporte ao superheater. Há uma determinada quantia da água no cilindro, que tem uma determinada quantia do calor e de economias materiais. Quando as condições de trabalho mudam, a velocidade da mudança da pressão de vapor pode ser retardada. Quando a fonte e a carga de água não são coordenadas por um curto período de tempo, joga um papel do amortecedor. O cilindro é equipado com os dispositivos internos para que a separação da vapor-água, a limpeza de vapor, a medicamentação no potenciômetro e a descarga de água de esgoto contínua assegure a qualidade do vapor, segundo as indicações da figura.

O cilindro do vapor é o componente o mais volumoso e o mais caro do pressão-rolamento da grosso-parede na caldeira. O cilindro suporta não somente a pressão interna alta, mas igualmente produz o esforço térmico devido à flutuação da temperatura da parede devido à mudança das condições operacionais. Consequentemente, as condições de trabalho são más, e a supervisão eficaz da condição da operação é necessário.

Princípio de funcionamento

• O cilindro do vapor é o cubo de conexão de três processos de aquecimento, de evaporação e de superaquecimento na caldeira. Há uma determinada quantia da água no cilindro, assim que tem alguma capacidade de armazenamento do calor.
• Quando as condições de trabalho mudam, a velocidade da mudança da pressão do vapor pode ser retardada, que é benéfica ao regulamento da operação, e assim a segurança da operação pode ser melhorada. A água aquecida pela parede da água é separada pelo separador de ciclone no cilindro, e a energia cinética do vapor é reduzida. O vapor separado é separado outra vez através do separador superior do obturador. Finalmente, a água e o sal são removidos através da placa ondulada antes de entrar no superheater.
• A evaporação ocorre na maior parte na relação do gás-líquido, assim que a superfície contém a maioria de sal, e há umas fileiras comum para impedir que o cilindro se encha acima com água, tão lá está tubulações da drenagem do acidente para dentro. Quando o nível de água excede o limite, a água adicional pode automaticamente ser aberta e liberado, mas não está no mais baixo ponto, porque está receosa de secar o potenciômetro, assim que é instalada geralmente a nível normal da água.


Características

1. Tipo famoso chinês.
2. Qualidade superior, preço competitivo.
3. Entrega rápida, serviço excelente da Após-venda.
4. Certificado ISO9001, ASME, ISO14001, GV.
5. Estrutura compacta, fácil instalar.
6. As passagens do gás de exaustão através do pacote de tubo da convecção da força, melhorando a eficiência da caldeira.

Acessórios

(a) os componentes principais em um sistema da caldeira são os calefatores da água de alimentação da caldeira, deaerator, caldeira, bomba de alimentação, preaquecedor, caldeira, superheater, termoregulador, sistema do vapor, condensador e a bomba condensada.

(b) além há uns grupos de controles para monitorar o fluxo da água e do vapor, o fluxo de combustível, o fluxo de ar e as adições do tratamento químico.

Funções

As funções principais dos cilindros são:
1. É o cubo da junção de três processos de aquecimento médio, de evaporação e de superheating do trabalho para assegurar a circulação normal da água das caldeiras.
2. interno, há separador da vapor-água e um dispositivo contínuo da purgação para assegurar a qualidade do vapor da caldeira.
3. Tenha uma determinada quantia da água, tenha alguma capacidade de armazenamento de calor, facilite a velocidade da mudança da pressão de vapor;
4. O cilindro é equipado com os calibres de pressão, os calibres nivelados de água, a água da descarga do acidente, as válvulas de segurança e o outro equipamento para assegurar a operação segura da caldeira.
