Padrão ASME SA210A1 Painel de tubos retos de caldeira para usinas de energia

Padrão ASME SA210A1 Painel de tubo reto da caldeira para central eléctrica

Introdução ao produto

O principal tipo de painéis de parede de água fabricados pela nossa empresa é a parede de membrana.

A parede de água de membrana é uma estrutura hermética composta por tubos e barbatanas. As vantagens são menos fugas de ar no forno; pode utilizar parede de colocação de tubos,menor carga na estrutura de aço e menor custo da caldeira■ estrutura de suspensão fácil de usar e melhor sistema de expansão térmica, adequado para produção mecanizada em larga escala, alta taxa de montagem,baixa capacidade de armazenamento de calor e curto tempo de arranque e desligamentoA desvantagem é que o processo de fabrico é complexo.

De acordo com os diferentes processos de fabrico, a parede de água da membrana pode ser dividida em três tipos:1Os tubos laminados de barbatana são soldados em filas, com menos carga de trabalho de solda, mas os tubos de barbatana são caros.que tem baixo custo de material e pode facilmente satisfazer os requisitos de vários lugares, mas o aço plano requer um equipamento de acabamento e de alta precisão.3- Soldadura por fusão de tubos nus, as barbatanas entre os tubos são formadas por enchimento do fio de soldadura, utilizado principalmente para o pequeno espaço entre os tubos.A distância entre os tubos da parede de água da membrana está relacionada com fatores como a pressão da caldeira e a carga de calor do forno, geralmente s/d é 1,2-1.5.

Especificações

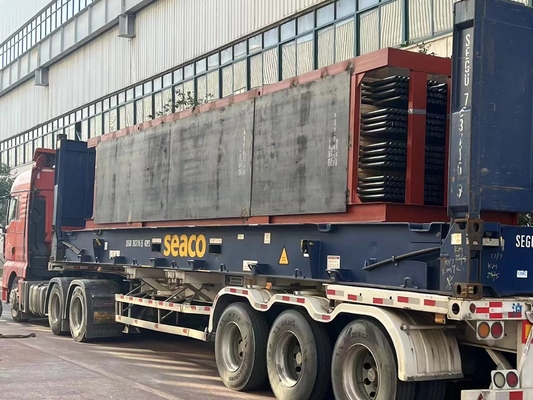

As imagens acima são paredes de membrana para um projeto da Tailândia com detalhes das especificações abaixo:
