Lugar de origem: | China |
Marca: | HD BOILER |
Certificação: | ISO9001 , SGS , TUV , ASME , EN |
Número do modelo: | DZL |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem em condições de navegar |
Tempo de entrega: | 45 - 100 dias |
Termos de pagamento: | Western Union, L/C, T/T |
Habilidade da fonte: | 500 pelo ano |
Nome do produto: | caldeira da biomassa | Função: | Caldeira de vapor, caldeira |
---|---|---|---|
Estrutura: | Tubo da água | Uso: | Industrial |
Combustível aplicável: | Classe betuminosa II | Porto: | Shanghai, China |
Realçar: | Caldeira de vapor industrial,Caldeira ateada fogo carvão |
Introdução

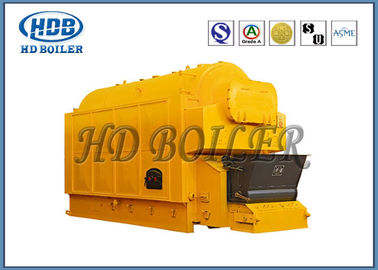

O vapor da série da CALDEIRA DZL de HD e a caldeira de água quente são o único-cilindro, conjunto do água-tubo, caldeira da grelha da corrente. O cilindro de caldeira é arranjado ao longo do centro da caldeira longitudinalmente. O preaquecedor de carvão é instalado na parte traseira da caldeira. As emanações são absorvidas pela lareira, as emanações fluem à superfície de aquecimento da convecção. Através da câmara refrigerando e das exaustões exteriores através da chaminé através do carvão. Preaquecedor, coletor de poeira e fã do esboço.
Características estruturais
1. Única caldeira horizontal da grelha da corrente da tubulação de água do cilindro. É composto da parte superior do corpo e da caldeira mais baixa da grelha.
2. Disposição longitudinal para o único corpo da caldeira de cilindro, cilindro de caldeira com o tubo bilateral da parede da água da superfície de aquecimento da radiação da câmara, apesar da superfície de aquecimento convective em ambos os lados do pacote da tubulação.
3. Da convecção interna do fumo da linha do cilindro tubo de fogo de aquecimento da tubulação da superfície, folha de tubo com baixo esforço sem a placa apoiada do tubo de arco.
4. Armazém dos pontos da grelha da corrente no vento, o ajuste do volume de ar da câmara do vento independentemente, regulamento stepless da velocidade da grelha.
Vantagens do desempenho
1. A caldeira para o formulário (rápido) do grupo, estrutura compacta, cobre uma área de uma área pequena, período curto da instalação, menos custo da instalação, investimento da infraestrutura.
2. A placa do tubo na temperatura do fumo é baixa, única tubulação do retorno, placa do tubo aqueceu-se uniformemente, operação da caldeira do esforço da placa do tubo vida útil longa segura e segura da baixa.
3. O arranjo da superfície de aquecimento, o razoável inteiramente, aquecimento da caldeira, elevação da pressão mais rapidamente, saída completa, eficiência térmica alta.
4. Armazém dos pontos da grelha no vento, independente da sala do vento para ajustar o fluxo de ar, carvão que bruning uniformemente, adaptação larga do carvão.
5. A segurança um o alto nível da automatização, controlo automático e instrumento da monitoração é operação completa, segura e segura, fácil.
Parâmetros do produto
Modelo da caldeira de vapor | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
Capacidade avaliado da evaporação (t/h) | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
Pressão de trabalho Rated (MPa) | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
Temperatura avaliado do vapor (℃) | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
temperatura da Água-fonte (℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
Área da grelha (m2) | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
Área eficaz da grelha (m2) | 2,1 | 3,2 | 5,2 | 7,8 | 11,8 | 17,3 | 21 | |
Volume da caldeira (m3) | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
Eficiência do projeto (%) | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
Combustível aplicável | Classe betuminosa II | |||||||
Consumo de combustível (kg/h) | 167,9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
Tamanho máximo da parte de envio (m) | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
Peso máximo da parte de envio (t) | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
Tamanho da instalação (m) | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
Fã do esboço | modelo | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
fluxo de ar (m3/h) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
pressão (Pa) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
poder (quilowatts) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
Fã do ventilador | modelo | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
fluxo de ar (m3/h) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
pressão (Pa) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
poder (quilowatts) | 1,5 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
Bomba de alimentação | modelo | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
fluxo de ar (m3/h) | 2,4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
Elevador (m3/h) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
poder (quilowatts) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
Govemor da velocidade | modelo | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
poder (quilowatts) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
Máquina da escória | modelo | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
poder (quilowatts) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
Modelo da poeira | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 |
Modelo da caldeira | DZL0.7-0.7/95/70-ALL |
DZL1.4-0.7/95/70-ALL DZL1.4-1.0/115/70-ALL |
DZL2.8-0.7/95/70-ALL DZL2.8-1.0/115/70-ALL |
DZL4.2-0.7/95/70-ALL DZL4.2-1.0/115/70-ALL |
DZL7-1.0/95/70-ALL DZL7-1.0/115/70-ALL |
DZL10.5-1.0/95/70-ALL DZL10.5-1.0/115/70-ALL |
DZL14-1.0/95/70-ALL DZL14-1.25/130/70-ALL |
|
Poder de aquecimento avaliado (MW) | 0,7 | 1,4 | 2,8 | 4,2 | 7 | 10,5 | 14 | |
Pressão de trabalho Rated (MPa) | 0,7 | 0.7/1.0 | 0.7/1.0 | 0.7/1.0 | 1,0 | 1,0 | 1.0/1.25 | |
Temperatura avaliado da tomada (℃) | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
Temperatura avaliado da entrada (℃) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
Volume da caldeira (m3) | 3,6 | 6,5 | 9,2 | 12,3 | 16,5 | 20 | 25 | |
Eficiência do projeto (%) | >76 | >78 | >79 | >81 | >81 | >81 | >81 | |
Combustível aplicável | Classe betuminosa II | |||||||
Consumo de combustível (kg/h) |
162,4 | 327,1 | 654,2 | 981,3 | 1594,7 | 2392,0 | 3189,3 | |
Tamanho máximo da parte de envio (m) | 6.0×4.2×4.2 | 6.5×4.5×4.8 | 7.2×4.1×4.9 | 9.5×5.5×6.3 | 9.8×5.7×6.3 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
Peso máximo da parte de envio (t) | 13 | 21 | 27 | 25 | 33 | 42 | 49 | |
Tamanho da instalação (m) | 6.0×4.2×4.2 | 6.5×4.5×4.8 | 7.2×4.1×4.9 | 9.5×5.5×6.3 | 9.8×5.7×6.3 | 10.7×5.7×6.8 | 11×5.8×8.6 | |
Fã do esboço | modelo | GY1-11 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
fluxo de ar (m3/h) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
pressão (Pa) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
poder (quilowatts) | 5,5 | 11 | 18,5 | 30 | 55 | 75 | 90 | |
Fã do ventilador | modelo | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
fluxo de ar (m3/h) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
pressão (Pa) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
poder (quilowatts) | 2,2 | 3 | 7,5 | 11 | 15 | 30 | 37 | |
Fã do ventilador | modelo | 4-72-3.2 | GG2-11 | T4-72 4,5 | T4-72 5 | GG10-1 | G4-73 9D | G4-73 9D |
(m3/h) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10000-22500 | 23003-32079 | 23003-44128 | |
fluxo de ar (m3/h) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
poder (quilowatts) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
Regulador de velocidade | modelo | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
poder (quilowatts) | 0,55 | 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | |
Máquina da escória | modelo | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
poder (quilowatts) | 0,75 | 1,1 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | |
Modelo da poeira | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 |
Introdução da empresa
Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
1. Área da fabricação de 200.000 medidores quadrados
2. 150 coordenadores
3. 600 soldadores codificados
4. 60 inspetores licenciados (instrutores do nível-IIi do NDT)
5. Licenças da classe-Um para a caldeira do projeto e da fabricação
6. Sistema de qualidade do 9001:2008 do ISO
7. Certificado de ASME de caldeiras de poder
8. ASME autorização do selo de ‘S’, de ‘U’ e de N.B.
