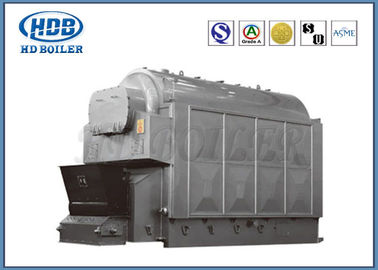

De caldeira do vapor estrutura compacta ateada fogo de controlo automático carvão elétrico

De caldeira do vapor estrutura compacta ateada fogo de controlo automático carvão elétrico

  • De caldeira do vapor estrutura compacta ateada fogo de controlo automático carvão elétrico
  • De caldeira do vapor estrutura compacta ateada fogo de controlo automático carvão elétrico
  • De caldeira do vapor estrutura compacta ateada fogo de controlo automático carvão elétrico
  • De caldeira do vapor estrutura compacta ateada fogo de controlo automático carvão elétrico
De caldeira do vapor estrutura compacta ateada fogo de controlo automático carvão elétrico
Detalhes do produto:
Lugar de origem: Zhangjiagang, Jiangsu, China
Marca: HD Boiler
Certificação: ISO9001,ASME,Grade A,SGS,EN
Número do modelo: DZL
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Preço: Negotiable
Detalhes da embalagem: Embalagem em condições de navegar
Tempo de entrega: 30 DIAS
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 500 grupos/pelo ano
Contato
Descrição de produto detalhada
Circunstância: Novo Estrutura: Tubo da água
Combustível disponível: A carvão Capacidade avaliado da evaporação: 1-20 t/h
Temperatura avaliado do vapor: 170-204 Tratamento de superfície: Pintado
Operação: Automático Colocação: Caldeira horizontal
Uso: Industrial a instalação: Caldeira montada
Realçar:

caldeira industrial

,

Caldeira de vapor industrial

 Da caldeira do vapor do controlo automático DZL adaptação larga ateada fogo carvão do carvão



produção


O vapor da série de HD DZL e a caldeira de água quente são o único-cilindro, conjunto do água-tubo, caldeira da grelha da corrente. O cilindro de caldeira é arranjado ao longo do centro da caldeira longitudinalmente.



O cilindro dianteiro e ambos os lados dos tubos da água-parede da fornalha formam a superfície do aquecimento brilhante, o cilindro traseiro e o ninho do tubo entre a superfície do aquecimento da convecção do formulário do encabeçamento.



O preaquecedor de carvão é instalado na parte traseira da caldeira.



Depois que algum calor das emanações de alta temperatura combustão-geradas é absorvido pela lareira, as emanações fluem à superfície de aquecimento da convecção queimam completamente direto exterior da câmara e das exaustões a chaminé através do preaquecedor de carvão, do coletor de poeira e do fã do esboço.



Características e vantagens


1. Estrutura compacta, espaço pequeno da instalação, sala de caldeira do único-assoalho, infraestrutura eficaz na redução de custos.
2. Grande nível do conjunto, período curto da instalação e a instalação barata.
3. Suficiente e superfície de aquecimento razoável, temperatura rápida/elevação da caldeira, produtividade satisfatória e eficiência de aquecimento alta.
4. Introduza o ar com câmaras da distribuição de ar da grelha. Toda a distribuição de ar
As câmaras podem ajustar o fluxo de ar independentemente e a grelha pode ser regulada
Velocidade de Stepless. Vasta gama de carvões aplicáveis e de combustão completa.
5. O armário de controle elétrico é equipado com o controlo automático completo e
Instrumentos do monitor que caracterizam a automatização, a segurança, a confiança e simples altos



De caldeira do vapor estrutura compacta ateada fogo de controlo automático carvão elétrico 0

Parâmetro





Modelo DZL1-0.7-AII
DZL1-1.0-AII
DZL2-1.25-AII
DZL2-1.6-AII
DZL2-2.5-AII
DZL4-1.25-AII
DZL4-1.6-AII
DZL4-2.5-AII
DZL6-1.25-AII
DZL6-1.6-AII
DZL6-2.5-AII
DZL10-1.25-AII
DZL10-1.6-AII
DZL15-1.25-AII
DZL15-1.6-AII
DZL20-1.25-AII
DZL20-1.6-AII
T/h avaliado da capacidade da evaporação 1 2 4 6 10 15 20
Pressão de trabalho Rated 0.7/1.0 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6 1.25/1.6 1.25/1.6 1.25/1.6
Temperatura avaliado do vapor 170/184 193/204/226 193/204/226 193/204 193/204 193/204 193/204
temperatura da Água-fonte 20 20 20 20 20 20 20
Área da grelha m 2 3.5/20/10 6.5/40/17 11/88/17 16/118/50 17/200/131 35/332/200 53/415/213
Área eficaz da grelha m 2 2,1 3,2 5,2 7,8 11,8 17,3 21
Volume m 3 da caldeira 3,6 6,5 9,2 12,3 16,5 20 25
Eficiência % do projeto >76 >78 >78 >80 >80 >80 >80
Combustível aplicável Classe betuminosa II
Kg/h 167,9 330 655 870 1440 2240 2860
Tamanho máximo da parte de envio m 5.5×1.8×2.9 5.7×2.6×3.4 6.8×2.9×3.6 7.1×2.8×3.6 7.6×3.4×3.6 9.4×3.4×3.6 9.8×3.5×3.6
Peso máximo da parte de envio m 13 17 28 22 25 26 27
Tamanho da instalação m 6.0×3.2×4.2 5.7×3.9×4.9 6.8×3.6×5.1 8.1×5.2×6.3 9.8×5.7×6.3 10.4×5.2×8.1 11×5.6×8.6
Fã do esboço modelo Y5-47 GY2-15 YX9-35No.8C GY6-1 GY10-15 Y5-47 12D Y5-47 12.4D
(m 3 /h) fluxo de ar 3295-5100 5200-8500 8868-19342 14000-20000 26321-32138 33318-50356 36762-55561
Pressão (Pa) 2383-2079 3668-3020 2805-3041 3060-3220 3714-3802 3628-3393 387-3619
Poder (quilowatt) 5,5 11 18,5 30 55 75 90
Fã do ventilador modelo T4-72 3A GG2-11 T4-72 4.5A T4-72 5A GG10-1 G4-73 9D G4-73 9D
(m 3 /h) fluxo de ar 1688-3517 3189-4130 5360-10288 7352-10249 1000-22500 23003-32079 23003-44128
Pressão (Pa) 792-1300 1578-1461 2582-1616 3195-2954 2690-1620 2668-2559 2668-1775
Poder (quilowatt) 1,5 3 7,5 11 15 30 37
Bomba de alimentação modelo JGGC2.0-8×14/18 JGGC2.4-9×19/22
DG6-25×11
DG6-25×7/8
DG6-25×12
DG6-25×7/9
DG6-25×12
DG12-25×7/8 DG25-30×6/7 DG25-30×6/7
(m 3 /h) 2,4 2.4/2.4/3.75 3.75-7.5 3.75-7.5 7.5-15 15-30 15-30
m 119/153 152/176/280 175/200/300 175/225/300 175/200 180/210 180/210
Poder (quilowatt) 3 3 7.5/11/15 7.5/15/15 15/15 30/30 30/30
Govemor da velocidade modelo GL-5P GL-5P GL-5P GL-10P GL-16P GL-20P/II GL-20P/II
Poder (quilowatt) 0,55 0,55 0,55 0,75 1,1 1,5 1,5
Máquina da escória modelo LXL-1 LXL-2 LXL-4 LXL-6 LXL-10 LXL-15 LXL-20
Poder (quilowatt) 0,75 1,1 1,1 1,1 1,1 1,5 1,5
modelo da poeira XD-1 XD-2 XD-4 XD-6 XD-10 XD-15 XD-20
