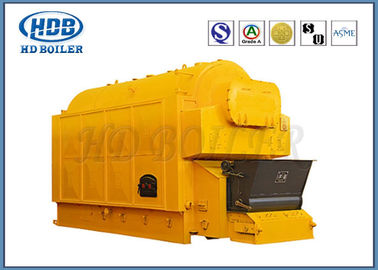

Da caldeira do vapor cilindro horizontal ateado fogo carvão industrial automático único

Da caldeira do vapor cilindro horizontal ateado fogo carvão industrial automático único

  • Da caldeira do vapor cilindro horizontal ateado fogo carvão industrial automático único
  • Da caldeira do vapor cilindro horizontal ateado fogo carvão industrial automático único
  • Da caldeira do vapor cilindro horizontal ateado fogo carvão industrial automático único
  • Da caldeira do vapor cilindro horizontal ateado fogo carvão industrial automático único
Da caldeira do vapor cilindro horizontal ateado fogo carvão industrial automático único
Detalhes do produto:
Lugar de origem: Zhangjiagang, Jiangsu, China
Marca: HD Boiler
Certificação: ISO9001,ASME,Grade A,SGS,EN
Número do modelo: DZL
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Preço: Negotiable
Detalhes da embalagem: Embalagem em condições de navegar
Tempo de entrega: 30 DIAS
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 500 grupos/pelo ano
Contato
Descrição de produto detalhada
Circunstância: Novo Estrutura: Tubo da água
Combustível disponível: A carvão Capacidade avaliado da evaporação: 1-20 t/h
Temperatura avaliado do vapor: 170-204 Operação: Automático
Colocação: Caldeira horizontal Uso: Industrial
a instalação: Caldeira montada Circulação da água: Circulação natural
Realçar:

Caldeira de vapor industrial

,

Caldeira ateada fogo carvão



Caldeira ateada fogo do vapor do período DZL da instalação carvão curto com vida útil longa

produção


O vapor da série de HD DZL e a caldeira de água quente são o único-cilindro, conjunto do água-tubo, caldeira da grelha da corrente. O cilindro de caldeira é arranjado ao longo do centro da caldeira longitudinalmente.



O cilindro dianteiro e ambos os lados dos tubos da água-parede da fornalha formam a superfície do aquecimento brilhante, o cilindro traseiro e o ninho do tubo entre a superfície do aquecimento da convecção do formulário do encabeçamento.



O preaquecedor de carvão é instalado na parte traseira da caldeira.



Depois que algum calor das emanações de alta temperatura combustão-geradas é absorvido pela lareira, as emanações fluem à superfície de aquecimento da convecção queimam completamente direto exterior da câmara e das exaustões a chaminé através do preaquecedor de carvão, do coletor de poeira e do fã do esboço.



Características e vantagens


1. Única caldeira horizontal da grelha da corrente da tubulação de água do cilindro. É composto da parte superior do corpo e da caldeira mais baixa da grelha.

2. Disposição longitudinal para o único corpo da caldeira de cilindro, cilindro de caldeira com o tubo bilateral da parede da água da superfície de aquecimento da radiação da câmara, apesar da superfície de aquecimento convective em ambos os lados do pacote da tubulação.

3. Do conection interno do fumo da linha do cilindro tubo de fogo de aquecimento da tubulação da superfície, folha de tubo com baixo esforço sem a placa apoiada do tubo de arco.

4. Armazém dos pontos da grelha da corrente no vento, o ajuste do volume de ar da câmara do vento independentemente, regulamento stepless da velocidade da grelha.

os formulários 5.Structure, podem ser combinados na fábrica, igualmente podem ser combinados no local de trabalho.



Da caldeira do vapor cilindro horizontal ateado fogo carvão industrial automático único 0

Parâmetro





Modelo DZL1-0.7-AII
DZL1-1.0-AII
DZL2-1.25-AII
DZL2-1.6-AII
DZL2-2.5-AII
DZL4-1.25-AII
DZL4-1.6-AII
DZL4-2.5-AII
DZL6-1.25-AII
DZL6-1.6-AII
DZL6-2.5-AII
DZL10-1.25-AII
DZL10-1.6-AII
DZL15-1.25-AII
DZL15-1.6-AII
DZL20-1.25-AII
DZL20-1.6-AII
T/h avaliado da capacidade da evaporação 1 2 4 6 10 15 20
Pressão de trabalho Rated 0.7/1.0 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6 1.25/1.6 1.25/1.6 1.25/1.6
Temperatura avaliado do vapor 170/184 193/204/226 193/204/226 193/204 193/204 193/204 193/204
temperatura da Água-fonte 20 20 20 20 20 20 20
Área da grelha m 2 3.5/20/10 6.5/40/17 11/88/17 16/118/50 17/200/131 35/332/200 53/415/213
Área eficaz da grelha m 2 2,1 3,2 5,2 7,8 11,8 17,3 21
Volume m 3 da caldeira 3,6 6,5 9,2 12,3 16,5 20 25
Eficiência % do projeto >76 >78 >78 >80 >80 >80 >80
Combustível aplicável Classe betuminosa II
Kg/h 167,9 330 655 870 1440 2240 2860
Tamanho máximo da parte de envio m 5.5×1.8×2.9 5.7×2.6×3.4 6.8×2.9×3.6 7.1×2.8×3.6 7.6×3.4×3.6 9.4×3.4×3.6 9.8×3.5×3.6
Peso máximo da parte de envio m 13 17 28 22 25 26 27
Tamanho da instalação m 6.0×3.2×4.2 5.7×3.9×4.9 6.8×3.6×5.1 8.1×5.2×6.3 9.8×5.7×6.3 10.4×5.2×8.1 11×5.6×8.6
Fã do esboço modelo Y5-47 GY2-15 YX9-35No.8C GY6-1 GY10-15 Y5-47 12D Y5-47 12.4D
(m 3 /h) fluxo de ar 3295-5100 5200-8500 8868-19342 14000-20000 26321-32138 33318-50356 36762-55561
Pressão (Pa) 2383-2079 3668-3020 2805-3041 3060-3220 3714-3802 3628-3393 387-3619
Poder (quilowatt) 5,5 11 18,5 30 55 75 90
Fã do ventilador modelo T4-72 3A GG2-11 T4-72 4.5A T4-72 5A GG10-1 G4-73 9D G4-73 9D
(m 3 /h) fluxo de ar 1688-3517 3189-4130 5360-10288 7352-10249 1000-22500 23003-32079 23003-44128
Pressão (Pa) 792-1300 1578-1461 2582-1616 3195-2954 2690-1620 2668-2559 2668-1775
Poder (quilowatt) 1,5 3 7,5 11 15 30 37
Bomba de alimentação modelo JGGC2.0-8×14/18 JGGC2.4-9×19/22
DG6-25×11
DG6-25×7/8
DG6-25×12
DG6-25×7/9
DG6-25×12
DG12-25×7/8 DG25-30×6/7 DG25-30×6/7
(m 3 /h) 2,4 2.4/2.4/3.75 3.75-7.5 3.75-7.5 7.5-15 15-30 15-30
m 119/153 152/176/280 175/200/300 175/225/300 175/200 180/210 180/210
Poder (quilowatt) 3 3 7.5/11/15 7.5/15/15 15/15 30/30 30/30
Govemor da velocidade modelo GL-5P GL-5P GL-5P GL-10P GL-16P GL-20P/II GL-20P/II
Poder (quilowatt) 0,55 0,55 0,55 0,75 1,1 1,5 1,5
Máquina da escória modelo LXL-1 LXL-2 LXL-4 LXL-6 LXL-10 LXL-15 LXL-20
Poder (quilowatt) 0,75 1,1 1,1 1,1 1,1 1,5 1,5
modelo da poeira XD-1 XD-2 XD-4 XD-6 XD-10 XD-15 XD-20



Informações da empresa


Caldeira de HD estabelecida em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), é um fabricante industrial profissional, produzindo a caldeira de serviço público, caldeira industrial, caldeira de HRSG e todos os tipos das peças da caldeira, tais como os painéis do waterwall, os preaquecedores, os preheaters de ar, os superheaters, os encabeçamentos, os tubos de aleta espirais, os tubos da H-aleta, a caldeira das tubulações de calor etc. HD são ficados situados em Dong Lai Industrial Park, subúrbio do leste de Zhang Jia Gang City. O lugar de planta é via expressa de ao redor 150km embarcou à força portuário ou a estrada do estado de 60km a Suzhou ou a Wuxi, com o transporte que estende em todos os sentidos convenientemente e rapidamente.
