Introdução

O pacote de tubo evaporativo é um pacote de tubo evaporativo que absorve principalmente a transferência térmica da convecção na caldeira pequena e média da capacidade. É geralmente um pacote de sistema desconcertado denso do tubo composto dos tubos ascensão e descendentes conectados com o cilindro superior e mais baixo. A carga térmica da tubulação do pacote de tubo da evaporação é alta, esta peça da tubulação pela água quente no vapor, a partir de baixo; Sua função principal é absorver o calor à água e ao vapor e servir-la como a parte de aumentação do ciclo da água da caldeira.

Os painéis de parede da água são a superfície de aquecimento principal das caldeiras, composta dos números de fileiras dos tubos de aço, arranjadas em torno do canto da caldeira. Estão para dentro a água ou o vapor de fluxo, e a parte externa aceita o calor da chama na fornalha da caldeira, absorvendo principalmente o calor da radiação dos produtos de alta temperatura da combustão na fornalha. O líquido de trabalho aumenta nele e evapora pelo calor.

Se de acordo com o tipo da estrutura, há três tipos principais: tipo desencapado do tubo, tipo da membrana e para picar o tipo do tubo.

A parede da água da membrana é uma estrutura hermética que consiste nas tubulações e nas aletas. As vantagens são menos escapamento de ar na fornalha; podem usar a tubulação-colocação da parede, menos carga na construção de aço e mais barato da caldeira; estrutura fácil de usar da suspensão e para melhorar o sistema da expansão térmica, apropriado para a produção mecanizada em grande escala, taxa alta do conjunto, baixa capacidade de armazenamento do calor e para encurtar a estrela-acima e o tempo da parada programada. A desvantagem é que o processo de manufatura é complexo. A parede da água da membrana é usada frequentemente na grande capacidade, na alta temperatura e nas caldeiras de alta pressão.

De acordo com o processo de manufatura diferente, a parede da água da membrana pode ser dividida em três tipos (veja Fig. 1): os tubos de aleta 1.rolled são soldados nas fileiras, com carga de trabalho menos de solda, mas os tubos de aleta são caros. o tubo 2.bare e a aleta (aço liso) são soldados nas fileiras, que tem o baixo custo material e pode facilmente cumprir as exigências de vários passos, mas no aço liso exigem a elevada precisão e o revestimento equipment.3. A solda por fusão desencapada do tubo, as aletas entre os tubos é formada enchendo o fio de solda, usado na maior parte para o passo pequeno entre os tubos. O passo entre os tubos da parede da água da membrana é relacionado aos fatores tais como a pressão da caldeira e a carga térmica da fornalha, geralmente s/d é 1.2-1.5.

As paredes da membrana são amplamente utilizadas como superfícies de aquecimento para caldeiras do central elétrica e caldeiras industriais.

Pontos fortes da parede da água da membrana

(1) asseguram a selagem da parede de fornalha e reduzem o escapamento de ar na câmara de combustão.

(2) a realização de refrigerar de água completo na câmara de combustão é benéfica de impedir transformar sob a condição da combustão intensificada.

(3) a época refrigerando da partida e da parada programada das caldeiras pode ser encurtada devido à seus capacidade de armazenamento pequena do calor, elevação rápida da temperatura e refrigerar rápido na câmara de combustão.

(4) Tubulação-colocar a parede de fornalha é apropriada, que reduz extremamente a carga do quadro da caldeira e é conveniente para a suspensão e o levantamento.

(5) comparado com o tipo desencapado do tubo, a capacidade de absorção do calor do tubo é melhorada.

(6) melhora o grau do por-conjunto de componentes da caldeira, facilita e reduz a carga de trabalho da instalação

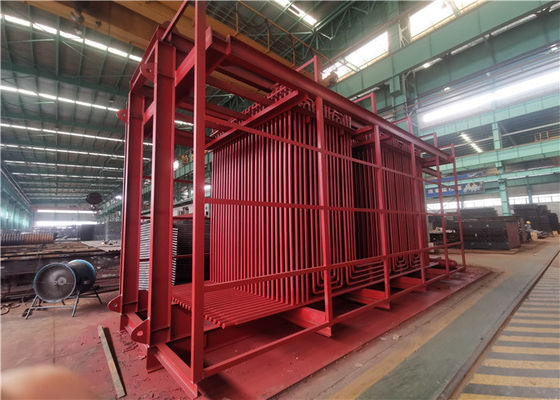

O desenho aqui é o conjunto do evaporador com as bobinas da parede e de evaporador da membrana para sua referência.

Este projeto igualmente para incluir o vapor drum+header+economizer.
