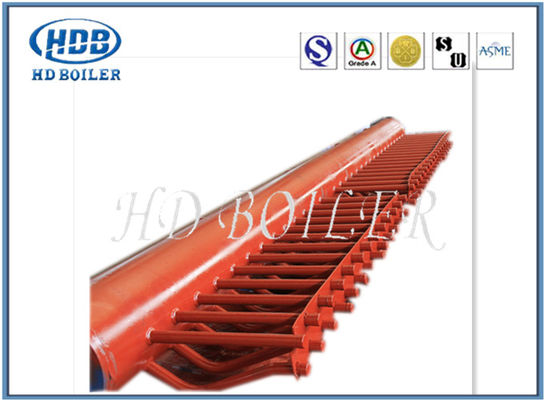

Coletores de caldeira a vapor de aço carbono padrão ASME

Detalhes

O coletor não é um componente independente, mas sim uma parte da parede de água, economizador, superaquecedor e outros componentes, ou seja, existem coletor de parede de água, coletor de economizador, coletor de superaquecedor. A função do coletor é coletar ou distribuir vapor e fluido de trabalho de água, reduzir o encanamento do transporte e conexão da substância de trabalho e reduzir o número de furos no tambor, o que é propício para melhorar o desempenho de segurança do tambor. O coletor inferior da parede de água perto da grelha em ambos os lados da parede da fornalha impede a coqueificação em ambos os lados da grelha, por isso é chamado de caixa à prova de coque.

O coletor é, na verdade, um tubo de diâmetro espesso conectado a muitos tubos de superfície de aquecimento. É feito de tubo de aço sem costura e cabeças planas soldadas (tampas de extremidade) em ambas as extremidades. Existem muitos furos na caixa para soldar ou expandir o tubo. Ambas as extremidades do tubo do economizador e do tubo do superaquecedor são conectadas ao coletor, e a extremidade inferior da parede de água é conectada ao coletor. A extremidade superior pode ser conectada ao coletor, e alguns tubos podem ser retirados da cabeça para o tambor, ou a extremidade superior do tubo da parede de água pode ser conectada diretamente ao tambor.

Características

As pressões e temperaturas que os coletores devem suportar dependem do componente ao qual estão conectados. Um coletor conectado a um economizador ou a painéis de parede de água está sujeito a requisitos menos severos sobre o material do que um coletor conectado a superaquecedores ou reaquecedores.

Dependendo da temperatura e pressão dos coletores, a Vallourec fornece tubos em aço carbono a aços ferríticos de alta liga, como T/P91 ou T/P92, com tamanhos variando de 88,9 mm a 406,4 mm.

Classificação

Aplicação

CFB  distribuindo coletor de economizador com alta técnica de soldagem tem coletor de parede de água, coletor de superaquecedor, coletor de economizador e assim por diante, atua como coleta, mistura, redistribuição do meio de trabalho, como a estrutura, pode ser classificado como o tipo de tampa final (fechamento final) e tipo de estreitamento.

Oficina da Fábrica
