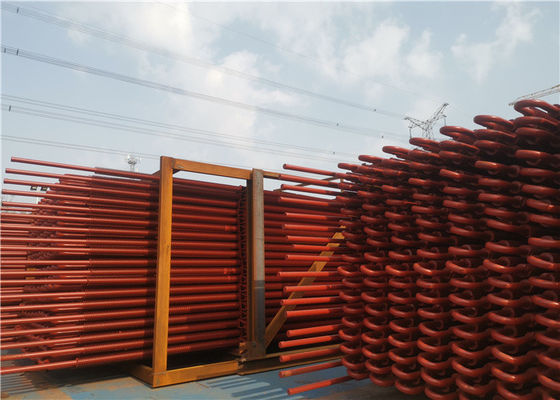

Recalentador de caldeira de tubo serpentino de aço carbono ASME Supercalentador


Para a caldeira da central eléctrica, é uma forma crucial de aumentar a economia térmica da central eléctrica através da melhoria do parâmetro do vapor superaquecido.O aumento dos parâmetros de vapor superaquecido é limitado por materiais metálicosO projecto dos superqueimadores deve assegurar que a temperatura da parede exterior dos tubos de superfície de aquecimento seja inferior à temperatura admissível da resistência à oxidação do aço.e, entretanto, certifique-se de sua resistência mecânica. com o desenvolvimento do material metálico utilizado nas caldeiras, as caldeiras de estação de trabalho no nosso país já aplicam geralmente alta pressão, alta temperatura (9,8MPa),540 graus) e parâmetros de pressão super-alta ((13.7 MPa, 540 e 555 graus), e desenvolveram parâmetros de pressão subcrítica ((16.7MPa, 540 e 555 graus).e mesmo muito poucas unidades aplicam parâmetros de pressão e temperatura mais elevados.




Para as caldeiras de grandes centrais elétricas, os superqueimadores e os reaquecedores são componentes necessários, que influenciaram em grande medida a segurança e a economia das caldeiras.Os superqueimadores são as superfícies de aquecimento que aquecem o vapor principal da temperatura supernaturada para a temperatura superaquecida nominal., e os aquecedores são as superfícies de aquecimento que aquecem o escape do cilindro de alta pressão da turbina a vapor até uma determinada temperatura.É para ajustá-los para garantir a temperatura da saída no nível nominal de -10- +5 graus.

Para as grandes caldeiras das centrais eléctricas, os superqueimadores e os aquecedores de novo representam uma grande parte das superfícies totais de aquecimento, devem ser colocados em áreas onde há fumaça com uma temperatura mais elevada.Para melhorar a eficiência da circulação térmica nas centrais eléctricas, é necessário melhorar gradualmente os parâmetros originais do vapor,O aumento da pressão do vapor requer o correspondente aumento da temperatura para o vapor superaquecido, ou a umidade dos gases de escape de grandes etapas da turbina a vapor será demasiado elevada, o que afectará a sua segurança.O seu desempenho de transferência de calor é bastante ruim., que determina que as temperaturas das paredes dos tubos dos superqueimadores e reaquecedores são elevadas.


Funções e características dos superqueimadores e dos requeimadores

Funções dos superqueimadores e reaquecedores:

Os superqueimadores e requeimadores são componentes importantes das superfícies de aquecimento, utilizados para aumentar a temperatura do vapor,que visa melhorar a entalpia do vapor e aumentar ainda mais a eficiência da circulação térmica da central eléctrica.

Os superqueimadores trabalham para aquecer o vapor sobrenaturado em vapor superaquecido com uma determinada temperatura.é necessário garantir que a temperatura do vapor superaquecido seja normal, e dentro do intervalo de variação de temperatura admissível.

A partir da circulação térmica na usina, os parâmetros originais de pressão e temperatura é maior, a eficiência térmica da circulação é melhor,ou a humidade do vapor da parte traseira da turbina a vapor é demasiado elevadaA temperatura do vapor é muito mais elevada devido aos materiais metálicos, enquanto que, actualmente, devido às limitações dos materiais metálicos, a temperatura do vapor é muito mais elevada.A temperatura de superaquecimento para a maioria das caldeiras de centrais elétricas ainda está na faixa de 540-555 graus, e para evitar a humidade do vapor da lâmina da turbina a vapor traseira muito grande, assim sistema de aquecimento médio é aplicado.

As funções dos aquecedores são aquecer os gases de escape da válvula de alta pressão da turbina a vapor até à temperatura que é próxima ou igual à temperatura de superaquecimento,e depois enviá-los para cilindro de pressão média e baixa pressão para expandir e trabalhar para aumentar a secura da chama de turbina de vapor traseiraA pressão do vapor recalentado é geralmente de um quinto da pressão do vapor superaquecido.

Até agora, no nosso país, as unidades com capacidade superior a 125 MW aplicam todos um sistema de aquecimento médio de tempo único.Mas o sistema é muito complicado., não é aplicada para unidades nacionais, mas é comum para grandes caldeiras no exterior.




Princípio

• O princípio do superqueimador é semelhante ao dos tubos de produção de vapor da caldeira.
• Os gases quentes a alta temperatura varrem os tubos do superaquecedor e aumentam a temperatura do vapor cuja magnitude depende da temperatura do gás de saída que sai do superaquecedor e da velocidade do gás.

Aplicação

Utilização para aquecimento de vapor saturado, a temperatura do vapor pode ser de até 900 graus C.
Melhoria da capacidade dos superqueimadores para aumentar a geração de energia

Envie-nos os dados técnicos necessários, tais como a capacidade de vapor, pressão, temperatura necessária, etc. Vamos projetar em conformidade.
