Painéis de parede traseiros da água do arco do nariz para o raio de curvatura de serviço público 16" da caldeira dos EUA
Detalhes do produto
| Projeto & fabricação: | SEÇÃO DE ASME MIM, EDIÇÃO 2017 | Pressão do projeto: | 2140PSIG |
|---|---|---|---|
| EXIGÊNCIAS DE NDE: | 100% RT & teste 100 hidrostática | PWHT: | NENHUM PWHT |
| Impermeabilização da oxidação: | CORTEC VPCI-609/609S | Nome: | Paredes da água da caldeira |
| Destacar |
Painéis de parede da água da caldeira,Tubos da parede da água da caldeira |
||
Descrição do produto
Da exportação traseira dos painéis da água-parede do arco do nariz raio de curvatura de serviço público 16" da caldeira dos EUA
Introdução
HDB fornece paredes da água da caldeira da substituição, aberturas do queimador, portos da inspeção e portas para caldeiras de serviço público e industriais. Os projetos recentemente terminados incluem a substituição da parte traseira e do sidewall como parte de uma substituição completa do reheater e da garganta de queimador enchida com os tubos bifurcados representados à direita. Os portos da inspeção, os portos da câmera, e as portas de acesso de todo o tipo estão igualmente disponíveis.

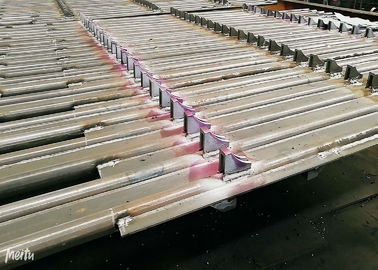

As paredes da água da caldeira são as paredes da membrana que são feitos dos tubos soldados junto com ou sem uma tira de metal no meio. Estas paredes formam o cerco da câmara de combustão de carvão. Os tubos da parede da água são referidos igualmente como a seção do evaporador; contêm a água na maior parte no formulário líquido que evapora gradualmente enquanto aumenta na caldeira.
Exigências técnicas
| 1 | O projeto e a fabricação estarão do acordo W/ASME SECIONAM I, EDIÇÃO 2017 e padrões de loja aprovados. |
| 2 | A inspeção será executada por uma agência autorizada independente da inspeção, os relatórios parciais dos dados serão emitidos e assinados por uma agência autorizada independente da inspeção. |
| 3 | 100% do tubo às soldas da pressão do tubo serão único RT disparado inspecionaram. |
| 4 | Uma esponja será fundida através de cada circuito para assegurar-se de que nenhuma substância estrangeira esteja dentro dos tubos. |
| 5 | Toda a extremidade prepara para o tubo à soldadura do tubo deve ter um 37.5º±2.5º, chanfro com 0" a 1/16” terras. |
| 6 | As extremidades preparadas para a soldadura de campo serão protegidas com um revestimento de Deoxaluminate 2" da extremidade e tampadas então e seladas com fita para fornecer essencialmente um selo apertado da água. |
| 7 | Número da marca do estêncil, especs. do tubo. e número do calor em cada painel. |
| 8 | Todo o tubo seria revestido externamente com o um revestimento de ‘com’ pintura da primeira demão. As superfícies interiores serão protegidas igualmente com uma aplicação a longo prazo da proteção tal como ' VPCI-609/609S cortected ' ou igual após mais hydrotest e antes dos iguais da expedição 0,5 onças (14 gramas) pelo tubo. |
| 9 | Todos os painéis serão preparados apropriadamente para a expedição do oceano e carregados em containeers superiores abertos para impedir dano durante a manipulação, a expedição e o armazenamento. |
Aplicação
A parede da água é a superfície principal do calor da radiação, arranjada dentro da câmara da caldeira e continua a inversão térmica diretamente com a chama de alta temperatura. Os tubos da convecção são a superfície do calor da convecção da caldeira, arranjada entre a tomada da câmara da caldeira e a superfície da extremidade e continuam a inversão térmica diretamente com as emanações de alta temperatura.
Descrição
| 1 | Os painéis de parede da água são usados em caldeiras da recuperação de calor do desperdício. Nós fabricamos os painéis de parede da água. Estes são fabricados fora dos tubos do aço carbono aos desenhos e às especificações dos clientes. Especial é tomado para o ovality e a diluição na parcela curvada, durante a fabricação. |
| 2 | Nós somos de fabricação e de fornecimento uma escala detalhada dos painéis de Waterwall. Os tubos oferecidos por nós são sabidos para suportar uma grande pressão interna como uma tira contínua do material da aleta são ferem-se espiralmente no tubo. Estes tubos são sabidos para fornecer uniformemente o calor esse resultado em uma saída de calor aumentada. |
| 3 | A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara. |
Os acessórios e a informações detalhadas
Um waterwall em uma caldeira é toda a parede de fornalha que for compreendida do refratário e dos tubos em uma caldeira do água-tubo. Os tubos são espaçados uniformemente e geralmente os encabeçamentos do connectto que são conectados por sua vez de volta ao banco de geração principal da caldeira.
Transoprtation
