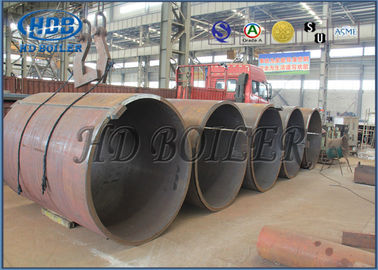

Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE
Detalhes do produto
| Projeto & código da fabricação: | SEÇÃO DE ASME MIM, EDIÇÃO 2017 | pressão do projeto: | 7.9MPa |
|---|---|---|---|
| temperatura do projeto: | 300℃ | EXIGÊNCIAS DE NDE: | Exigido |
| PWHT: | Exigido | PRESSÃO DE TESTE HIDROSTÁTICA: | 11.9MPa |
| Destacar |
cilindro do vapor na caldeira,Cilindro de lama da caldeira |
||
Descrição do produto
Edição 2017 do cilindro ASME do vapor da caldeira PWHT e alta pressão exigida NDE
Descrição
| 1 | Um cilindro do vapor é uma característica padrão de uma caldeira do água-tubo. |
| 2 | É um reservatório de água/vapor na extremidade superior dos tubos da água. |
| 3 | O cilindro armazena o vapor gerado nos tubos da água e atua como um fase-separador para a mistura do vapor/água. |
| 4 | A diferença nas densidades entre ajudas da água quente e fria na acumulação - da água “mais quente”/e de saturar-vapor no vapor-cilindro. |
| 5 | Inicialmente o único cilindro na parte inferior e três cilindros na parte superior foram conectados através de uma rede dos tubos que foram soldados aos cilindros acima e do único cilindro abaixo. |
Função
| 1 | Um cilindro do vapor está sozinho usado ou no lama-cilindro da empresa/no cilindro água de alimentação situados no nível inferior. |
| 2 | Uma caldeira com o cilindro do vapor e o cilindro da lama/água chamou uma caldeira do bi-cilindro e caldeiras de cilindro do vapor com somente a caldeira assim chamada do mono-cilindro. |
| 3 | Construção da caldeira do bi-cilindro pretendida normalmente para a caldeira-avaliação da baixa pressão quando o mono-cilindro projetado pela maior parte para as avaliações de alta pressão. |
| 4 | O vapor separado é retirado da parte superior do cilindro e distribuído ao processo. |
| 5 | Um aquecimento mais adicional do vapor saturado fará vapor superheated é usado tipicamente para conduzir turbinas de vapor. |
| 6 | O vapor saturado é puxado de cima do cilindro e re-entra na fornalha através de um superheater. |
| 7 | A mistura do vapor e da água que entram no cilindro do vapor através dos tubos do montante, cilindro interno que consiste no desembaçador separa gotas de água do vapor para produzir o vapor seco. |
| 8 | Vapor de água saturado na parte inferior dos fluxos do cilindro para baixo através da tubulação do downcomer, aquecida geralmente, para os cilindros do encabeçamento e da água. |
| 9 | A água de alimentação é alimentada igualmente ao cilindro de caldeira através da tubulação de alimentação do vapor que estende dentro do cilindro, ao longo do cilindro do vapor. |
Exigências técnicas:
| 1 | O projeto e a fabricação estarão na edição I, 2017 da seção do acordo w/ASME e na especificação da fabricação. |
| 2 | Todas as dimensões estão no milímetro a menos que o therwise especificar. |
| 3 | Todas as soldas transversais e circunferenciais farão a inspeção do RT |
| 4 | As soldas dos acessórios a rufar farão a inspeção da pinta |
| 5 | PWHT por PW-391S exigiu para o cilindro inteiro do vapor depois que as soldas estão completas. |
| 6 | As extremidades preparadas para a soldadura de campo serão protegidas com um revestimento do deoxaluminate 2" da extremidade e tampadas então e seladas com fita para fornecer essencialmente um selo apertado da água. |
| 7 | O cilindro será revestido externamente com o um revestimento da pintura da primeira demão (à exceção de aço inoxidável). |
| 8 | A flange será protegida bem |
Atenção
O nível de água do cilindro do vapor da caldeira é um dos parâmetros os mais importantes do central elétrica à medida e ao controle. O controle do nível de água apropriado na caldeira é crítico para a operação segura da caldeira. Se o nível é demasiado baixo, os tubos de caldeira serão danificados superaquecendo. Se o nível é demasiado alto, os separadores de vapor não funcionarão corretamente, o controle de temperatura será difícil, e os tubos e a turbina de superheater poderiam ser danificados pela umidade ou pelo transporte químico do tratamento da água.
