Lugar de origem: | ZhangJiagang, Jiangsu, China |
Marca: | HD BOILER |
Certificação: | ISO9001 , SGS , ASME , EN , TUV |
Número do modelo: | Tubo de aleta |
Quantidade de ordem mínima: | 1 ajustado/grupos 10tons |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem do quadro do ferro |
Tempo de entrega: | 50-100 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 500 toneladas pelo mês |
Aplicação: | caldeira do central elétrica | Pressão: | Alta pressão |
---|---|---|---|
Escala de aplicações: | Central elétrica da utilidade/, industrial | Especificação: | personalizado |
Deleite de superfície: | personalizado | Tamanho: | personalizado |
Função: | Permutador de calor | Material: | Aço carbono/etc. de aço inoxidável |
Realçar: | Tubo de aleta espiral,Tubo de aleta do permutador de calor |

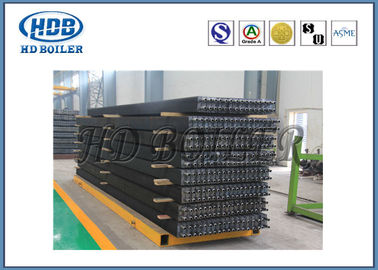

Permutador de calor inoxidável do tubo de aleta do aço carbono para o preaquecedor do central elétrica
Descrição do produto
Os tubos de aleta são uma parte importante de caldeira para a planta de serviço público/do poder stantion.
Nossos produtos incluem o tubo de aleta, tubo de aleta expulso, tubo de aleta de solda, tipo tubo de L/LH de aleta, tipo tubo de aleta com A179/Alu1060 material, Nicke de aço inoxidável, de cobre, de cobre de H e assim por diante.
Parâmetros concretos como abaixo:
Parâmetros técnicos | O alto nível da aleta 0-16mm (ou diâmetro externo da aleta φ25-φ75); Passo das aletas 2.0-5.0mm; Comprimento do tubo finning 0,5~ 14m. |
Tubo finning do único rolamento do metal | 1060 de alumínio puro ou liga de alumínio 6063,6061. O diâmetro externo será menos de 40mm |
Tubo finning do rolamento dobro do metal | proteção Tubo-baseada da camada exterior de alumínio os tubos, resistente à corrosão, Tubo-baseados podem ser feitos da tubulação de aço carbono, além do que, inoxidável o tubo de aço e o tubo de cobre podem igualmente ser usados, assim como tubo da liga do titânio |
Pacote | Os tubos finned de alumínio são embalados bem no filme plástico no fram interno e de aço no exterior |
Vantagem
1.Increase a área da transferência térmica fora da tubulação
O tubo de aleta estende a área da transferência térmica fora do tubo leve, e a superfície da transferência térmica da convecção é composta da superfície prolongada e da superfície clara do tubo. Sob o mesmo tamanho da forma, a área da transferência térmica é muito maior do que aquela do tubo leve, assim significativamente melhorando a capacidade da transferência térmica na parte externa do tubo e na eficiência da transferência térmica da poupança de carvão.
2. Arredondamento da estrutura do permutador de calor
O pacote de tubo da aleta aumenta a área da transferência térmica no volume do corpo da unidade, e reduz o volume do permutador de calor quando a transferência térmica é a mesma.
3. Aumente condições da transferência térmica
As aletas para formar o labirinto pequeno do campo da velocidade do gás de conduto são um meio e um ponto baixo alto em ambos os lados, e a influência do campo da temperatura, velocidade pequena do meio do conduto serão mais altas, podem aumentar o distúrbio do fluxo de ar entre aletas, para causar a separação da camada de limite do fluxo e o desenvolvimento do ciclo, e as aletas de diluição na camada de limite do fluxo e na camada de limite térmico, encurtam o comprimento da camada de limite do fluxo, ajudam a destruir a camada de limite de sublayer laminar, que têm o efeito de reforçar a transferência térmica.
4. Reduza a resistência do fluxo do líquido fora da tubulação
Na direção das aletas e da limpeza do sentido do fluxo de ar do caso da paralela da aleta, embora os pacotes desconcertados das aletas pela fileira da resistência da ventilação sejam aproximadamente 1,2 vezes da tubulação leve, sob as mesmas circunstâncias, mas na dimensão da aleta do banco do tubo está o pacote que de tubo relativamente claro cada fileira do aumento da área da inversão térmica é distante maior de 1,2 vezes, assim pode reduzir o número de fileira do pacote de tubo, fazendo a diminuição na força total de Yin do permutador de calor. Ao mesmo tempo, como a capacidade da transferência térmica do tubo de aleta é melhorada extremamente, a velocidade fluida fora do tubo pode apropriadamente ser reduzida sob a condição de assegurar o calor a capacidade de transferência, quando a resistência do fluxo for geralmente proporcional ao quadrado da velocidade, reduzindo assim a velocidade fluida pode reduzir a resistência do permutador de calor e salvar o custo de operação.
Reduza aquecer o desgaste da superfície
Quando o líquido bifásico gás-contínuo limpa a superfície de aquecimento, quando as partículas contínuas encaixadas no fluxo correm através da superfície do permutador de calor, o impacto e o corte da superfície do permutador de calor causarão o desgaste da superfície de aquecimento, e a quantidade do desgaste é diretamente proporcional ao quadrado cúbico da velocidade fluida. Enquanto a capacidade da transferência térmica do tubo de aleta é melhorada, a velocidade do líquido fora do tubo pode ser reduzida e o desgaste da superfície de aquecimento pode extremamente ser reduzido. Ao mesmo tempo, as características da estrutura do tubo de aleta podem permitir o líquido que corre através do tubo de aleta para formar as condições de fluxo conducentes a reduzir o desgaste até certo ponto, assim enfraquecendo-se o dano numeral causado pelo impacto e pelo corte de partículas contínuas pequenas na superfície de aquecimento.
Especificações
A fim assegurar-se de que estas unidades encontrassem expectativas do cliente, uma série de teste do em-processo foi executada de acordo com o sistema de controlo da qualidade de produtos do tubo de aleta. Além, a qualidade de produtos foi verificada igualmente por uma empresa no local do teste independente.
Material baixo do tubo
|
De aço inoxidável, aço carbono, aço de liga, liga de cobre, alumínio, SA179
|
||
Material da aleta
|
Liga de alumínio, de cobre, de aço inoxidável, aço carbono
|
||
Padrão
|
ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111
|
||
Profundidade da aleta
|
0.5-3mm
|
||
Tubulação baixa O.D
|
12.7-18mm
|
||
Aletas pela polegada
|
8-20Nos (como o pedido do cliente)
|
||
Exigência do teste
|
Teste da propriedade física, análise da composição quimica, não - teste destrutivo, a outra inspeção e o teste como a exigência de cliente.
|
||
Aplicação
|
Refrigerador de ar, refrigerador do ar da carga, condensador, evaporador, refrigerador fluido, refrigerador do gás, refrigerador de óleo, radiador, refrigeração, vapor à inversão térmica do ar, calefator super etc.
|
Certificação
