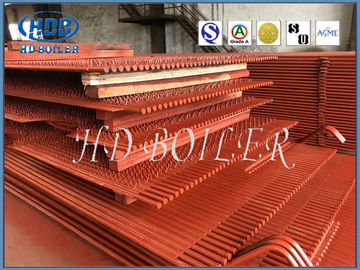

Painéis de parede padrão eficientes altos da água da caldeira de ASME, tubos da parede da água na caldeira

Painéis de parede padrão eficientes altos da água da caldeira de ASME, tubos da parede da água na caldeira

Descrição dos painéis de parede da água

Colocado geralmente verticalmente na superfície interna da parede de fornalha, é usado principalmente para absorver o calor brilhante da chama e do gás de conduto de alta temperatura na fornalha. É o tipo principal de superfície de aquecimento evaporativa da caldeira moderna e igualmente da parte básica do laço da circulação da água da caldeira. Devido a refrigerar e papel protetor da parede de fornalha, daqui o nome.

As paredes água-refrigerando foram projetadas originalmente não ser aquecidas, mas refrigerar a fornalha de modo que não fosse danificada em altas temperaturas. Mais tarde, em consequência de sua boa função da inversão térmica, substituiu gradualmente o cilindro para transformar-se as partes de aquecimento principais da caldeira.

Uma superfície de aquecimento evaporativa composta de muitas tubulações paralelas é arranjada na parede interna da fornalha da caldeira. O papel da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na fornalha, gerar o vapor ou a água quente na tubulação, reduzir a temperatura da parede de fornalha, e protege a parede de fornalha. Na caldeira da grande capacidade, a temperatura da chama é muito alta e a intensidade da radiação térmica é muito alta. A caldeira contém 40 a 50 por cento ou mais do calor absorvido pela parede da água. À excecpção de algumas caldeiras pequenas da capacidade, as caldeiras de tubo de água modernas usam paredes refrigerar de água como a superfície de aquecimento evaporativa principal.

Parâmetro

Tipos

parede da água da Luz-tubulação

A parede da água da tubulação leve é composta da tubulação de aço geral da caldeira. Amplamente utilizado em caldeiras pequenas e médias da capacidade. O grau da tensão de arranjo água-refrigerando da parede é medido pela relação (s/d) entre o s espaçando da tubulação e o diâmetro exterior d da tubulação. A capacidade da caldeira é pequena, s/d é grande (1,5 ~ 2), taxa de utilização do metal são altos, e o desempenho protetor da parede de fornalha é pobre, e a parede de fornalha pesada é construída geralmente com tijolo refratário. Como os aumentos de capacidade da caldeira, s/d diminui (1,1 ~ 1,2), taxa de utilização do metal são baixos, e a parede de fornalha leve pode ser adotada. Quando s/d<1>

Parede da água da membrana

Uma estrutura hermética de uma parede da água da membrana soldada pelas tubulações e pelas aletas. Vantagens: menos escapamento de ar na fornalha; A parede da tubulação pode ser adotada para reduzir a carga da construção de aço e para reduzir o custo da caldeira. É conveniente usar a estrutura suspendida e melhorar o sistema da expansão térmica. Apropriado para a grande produção mecanizada, taxa de montagem alta; Capacidade pequena de armazenamento de calor, de começo da gordura e para parar o tempo. O inconveniente é que o processo de manufatura é mais complexo. A grande capacidade, a alta temperatura e as caldeiras de alta pressão usam a parede da água da membrana.

Aplicação

As paredes da água da caldeira são as paredes da membrana que são feitos dos tubos soldados junto com ou sem uma tira de metal no meio. Estas paredes formam o cerco da câmara de combustão de carvão. Os tubos da parede da água são referidos igualmente como a seção do evaporador; contêm a água na maior parte no formulário líquido que evapora gradualmente enquanto aumenta na caldeira.

Garantia

1. Uma garantia do ano
2. Peças sobresselentes disponíveis a preço à saída da fábrica
3. Tensão diferente disponível
4. 100% testado antes da entrega
5. Os clientes da assistência a preparar-se para a primeira construção, e igualmente podem arranjar projetam a instrução no local da instalação e da comissão
6. Treine os operadores de primeira linha;
7. Examine o equipamento;
