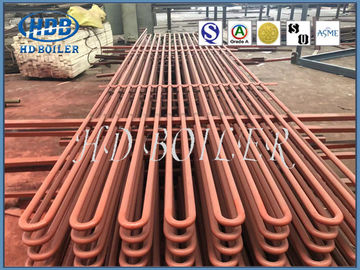

Eficiência elevada padrão das peças da caldeira da inversão térmica do Superheater e do Reheater de ASME

Eficiência elevada padrão das peças da caldeira da inversão térmica do Superheater e do Reheater de ASME

Introdução de produto

O Reheater é essencialmente um tipo do superheater do vapor que reaquece o vapor de baixa pressão que foi exagerado e alcança uma determinada temperatura. O reheater mais adicional melhora a eficiência do calor da circulação do central elétrica e controla a temperatura do vapor da lâmina do estado final da turbina de vapor dentro da escala permissível. Um reheater é um calefator que converta o vapor de uma turbina de vapor em vapor superheated. Há duas funções do reheater. Um é reduzir a umidade do vapor de água, que é útil proteger a lâmina de turbina. Em segundo, a eficiência interna relativa e a eficiência interna absoluta podem ser melhoradas.

O tipo favoriza o método de apoio das desvantagens:

Pendente-tipo

Detalhes

Estrutura do projeto

1. vapor saturado de aquecimento, temperatura até 900 graus C.

2. eficiência elevada, >90%.

3. aquecimento de alta velocidade.

4. projeto com de aço inoxidável.

5. vida de serviço de design longa, 15 anos.

Função do produto

A fim melhorar a eficiência do calor de grandes grupos de geração, o ciclo de reaquecimento intermediário é amplamente utilizado. O vapor principal que sai do superheater da caldeira está enviado ao reheater para aumentar a temperatura depois que o trabalho é feito no cilindro de alta pressão da turbina de vapor. É enviado então ao cilindro médio da pressão da turbina de vapor para continuar a expansão e o trabalho. Algumas grandes unidades, depois que o cilindro médio da pressão esgotará o vapor de volta ao aquecimento da caldeira, conhecido como o ciclo de reaquecimento dois intermediário, podem ser eficiência relativamente melhorada da circulação aproximadamente de unidades do teste 2%.Some adotam mesmo três ciclos de reaquecimento. Após o ciclo de reaquecimento é adotado, o sistema térmico, o ajuste da estrutura e da operação do dispositivo da turbina da caldeira e de vapor transforma-se complexo e os aumentos do custo, assim que é adotado nas unidades de geração de mais de 100 megawatt, geralmente somente reaquecimento uma vez intermediário são usados.

Características do produto

A resistência do fluxo do vapor no sistema do reaquecimento tem um impacto maior na eficiência térmica do ciclo da unidade, que diminui por 0,2 ~ 0,3% para cada aumento de 0,1 mpa na resistência. Consequentemente, diâmetros maiores da tubulação (42 ~ 60 milímetros) e mais baixo caudal da massa do vapor (250 ~ 400 quilogramas (medidor 2· o S.) é de uso geral controlar a resistência do corpo do reheater para não exceder 5-7% de sua pressão do vapor da entrada. A pressão do vapor reaquecido é mais baixa do que aquela do vapor principal, e a transferência térmica da convecção do vapor dentro da tubulação é pobre à parede da tubulação. Consequentemente, a temperatura do metal da parede da tubulação é mais alta, e o melhor aço de alta temperatura deve ser adotado, e mesmo o aço austenítico do níquel do cromo deve ser adotado. A temperatura de reaquecer o vapor pode ser ajustada (veja o regulamento de temperatura do vapor da caldeira).
