Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira

Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira

  • Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira
  • Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira
  • Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira
  • Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira
Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira
Detalhes do produto:
Lugar de origem: China
Marca: HD Boiler
Certificação: ISO9001,ASME,Grade A,SGS,EN
Número do modelo: Parede da água da membrana
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 500 toneladas
Preço: Negotiable
Detalhes da embalagem: Embalagem em condições de navegar
Tempo de entrega: 30 DIAS
Termos de pagamento: L/C, T/T, Western Union, D/P, MoneyGram
Habilidade da fonte: 500 toneladas/mês
Contato
Descrição de produto detalhada
Estrutura: Tubo do fogo/água Combustível: Calor de carvão/gás/a carvão/água
Tipo: economia de energia Pressão: Baixo/alta pressão
Escala de aplicações: Central elétrica industrial/ Embalagem: Pacote do quadro do ferro
Realçar:

Painéis de parede da água da caldeira

,

Tubos da parede da água da caldeira



Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira





O produto introduz


Colocado geralmente verticalmente na superfície interna da parede de fornalha, é usado principalmente para absorver o calor brilhante da chama e do gás de conduto de alta temperatura na fornalha. É o tipo principal de superfície de aquecimento evaporativa da caldeira moderna e igualmente da parte básica do laço da circulação da água da caldeira. Devido a refrigerar e papel protetor da parede de fornalha, daqui o nome.

As paredes água-refrigerando foram projetadas originalmente não ser aquecidas, mas refrigerar a fornalha de modo que não fosse danificada em altas temperaturas. Mais tarde, em consequência de sua boa função da inversão térmica, substituiu gradualmente o cilindro para transformar-se as partes de aquecimento principais da caldeira.

Perto da vista da parede da água

Perto da vista da parede da água

Uma superfície de aquecimento evaporativa composta de muitas tubulações paralelas é arranjada na parede interna da fornalha da caldeira. O papel da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na fornalha, gerar o vapor ou a água quente na tubulação, reduzir a temperatura da parede de fornalha, e protege a parede de fornalha. Na caldeira da grande capacidade, a temperatura da chama é muito alta e a intensidade da radiação térmica é muito alta. A caldeira contém 40 a 50 por cento ou mais do calor absorvido pela parede da água. À excecpção de algumas caldeiras pequenas da capacidade, as caldeiras de tubo de água modernas usam paredes refrigerar de água como a superfície de aquecimento evaporativa principal.



Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira 0





Parâmetro




Nome Painel da água da membrana
Material Aço carbono, liga, de aço inoxidável
Tamanho do tubo Φ38 - 76 milímetros, personalizam
Padrão ISO, ASME
Modelo Enchido
Aplicação Istallable em torno da câmara de combustão da caldeira



A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara.



Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira 1





Tipos

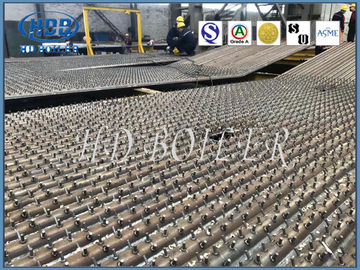

De acordo com o tipo da estrutura, há principalmente três tipos: tipo claro do tubo, tipo da membrana e tipo perfurando do tubo. A parede da água da tubulação leve é composta de uma fileira inteira das tubulações de aço sem emenda, e a estrutura é a mais simples. A parede refrigerar de água da membrana é soldada junto pela soldadura de ponto de muitos tubos de aleta rolados da parede refrigerar de água, fazendo lhe uma superfície selada do aquecimento do composto, que não possa somente melhorar a tensão do ar da fornalha, reduzir o escapamento de ar, mas proteger igualmente melhor a parede de fornalha, fazendo o peso da parede de fornalha reduzida e da estrutura simplificou. A parede água-refrigerando do tubo perfurando é soldada na tubulação água-refrigerando da parede com muitos pinos de 20 ~ 25mm de comprimento e 6 ~ 12mm no diâmetro, e revestido então com os plásticos refratários da cromita para reduzir a absorção do calor da peça água-refrigerando da parede e para aumentar a temperatura da zona da combustão. É apropriado para as ocasiões onde a ignição do combustível é particularmente difícil ou algumas fornalhas líquidas da descarga da escória. De acordo com a posição da disposição, há dois tipos do tipo do tipo da parede e da parede de separação (isto é, ambos os lados são aquecidos). O anterior é encaixado na maior parte na parede interna da parede de fornalha, com um calor de absorção do lado. A maioria dos últimos são instalados no meio da grande fornalha da caldeira, dividindo a fornalha inteira em duas porções separadas, dois lados aquecidos.



Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira 2





Certificações


Padrão eficiente alto do GV/ASME/ISO dos tubos da parede da água da peça industrial da caldeira 3





A caldeira de HD oferece um melhor na facilidade da classe, incluindo




  • Área da fabricação de 200.000 medidores quadrados
  • 150 coordenadores
  • 600 soldadores codificados
  • 60 inspetores licenciados (que incluem instrutores do nível-lll do NDT)
  • Categoria-ALicenses para a caldeira do projeto e da fabricação (emitida pela administração do Estado da supervisão e da inspeção da qualidade)
  • Sistema de qualidade do 90001:2008 do ISO
  • Certificado de ASME da caldeira de serviço público
  • S de ASME ‘, autorização do selo de ‘U’ e de N.B.
