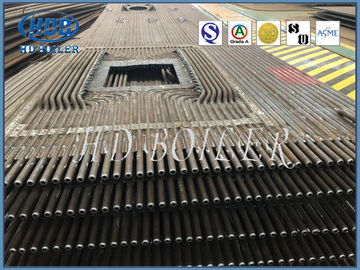

Painel de parede da membrana da caldeira de ASME na caldeira com a barra da aleta para a indústria

Tubos da parede da água da membrana do desempenho na caldeira com a barra da aleta para a vida longa do uso da indústria

O produto introduz: Painel de parede da água da membrana da caldeira

as paredes 1.Membrane são amplamente utilizadas nas caldeiras para centrais elétricas de serviço público/como uma divisória da inversão térmica.

os painéis de parede da água 2.Membane foram combinados com os tubos de aço e os planos para assegurar uma boa selagem e significativo reduzem o fator do escapamento de ar da caldeira negativa do preasure, melhoram a condição da combustão na fornalha.

os painéis de parede da água 3.Membrane aumentam a superfície do calor da radiação e salvar o consumo de aço.

Vantagens

Fabricação

Tecnologia da soldadura do submergir-arco do uso da caldeira de HD para produzir paredes da água como a exigência Eco-amigável.

Igualmente pode garantir uma boas construção e selagem resistentes.

Características

1. Construção resistente
2. de grande resistência
3. dimensões exatas
4. revestimento resistente à corrosão

Descrição

Os painéis de parede da água são usados em caldeiras da recuperação de calor do desperdício. Nós fabricamos os painéis de parede da água. Estes são fabricados fora dos tubos do aço carbono aos desenhos e às especificações dos clientes. Especial é tomado para o ovality e a diluição na parcela curvada, durante a fabricação.

Nós somos de fabricação e de fornecimento uma escala detalhada dos painéis de Waterwall. Os tubos oferecidos por nós são sabidos para suportar uma grande pressão interna como uma tira contínua do material da aleta são ferem-se espiralmente no tubo. Estes tubos são sabidos para fornecer uniformemente o calor esse resultado em uma saída de calor aumentada.

A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara.

Detalhes da construção

As características da combinação da parede refrigerar de água da membrana são como segue:
1. Verifique e ajuste a largura, o comprimento, o nivelamento e a diagonal da fileira da tubulação quando a fileira segmentada da tubulação é içada no quadro da combinação. Se a largura da fileira do tubo é maior do que ou menos do que o tamanho especificado, a aleta pode ser cortada a um comprimento apropriado, ser ajustada ao tamanho especificado e então ser soldada. Quando a diferença diagonal da fileira da tubulação excede o lOmm, as aletas entre algumas tubulações com tamanho maior podem ser cortadas para reduzir a distância entre as tubulações para eliminar a diferença diagonal, e então as aletas podem ser soldadas. Quando o unevenness da fileira da tubulação excede a escala permissível, o quadro do pórtico pode ser usado para corrigir a pressão superior do jaque.
2. A junção de extremidade da fileira da tubulação é diferente daquela de uma única tubulação. A junção de solda de uma única tubulação encolhe por aproximadamente 1-2mm após a solda, que não tem nenhum efeito em outras tubulações. Mas a fileira da tubulação não é a mesma, duas seções da soldadura de extremidade da fileira da tubulação, se de um lado ao outro lado da sequência da soldadura, soldar à extremidade da tubulação causada pela deformação é muito grande. Consequentemente, antes da soldadura de extremidade, o afastamento da extremidade desta junção de solda deve detalhadamente ser medido, e de acordo com a extremidade o afastamento é classificação demasiado pequena, moderado, demasiado grande, se a extremidade o afastamento é demasiado grande ou demasiado pequeno, deve tomar o método de cortar a tubulação, substituído com uma tubulação curto moderado. Neste tempo, devido ao encolhimento da soldadura, a tubulação com uma diferença maior tornar-se-á solderable. A fim reduzir a deformação do encolhimento da soldadura da tubulação, o método da simetria e a soldadura transversal devem ser adotados.
3. A parte mais inferior dianteiro e traseiro da parede refrigerar de água tem a parte inferior de fornalha (cubeta fria da cinza), e a parte superior da parede traseira refrigerar de água tem o ângulo da chama, assim que o tamanho do componente é maior e a forma é mais especial, assim que é difícil combinar.
4. A bola da única passagem da tubulação traseira da parede da água é diferente de outras tubulações de superfície de aquecimento. Porque a parede traseira da água na caixa superior do encabeçamento tem um ângulo à prova de chama, o número de tubulação de dobra do ângulo à prova de chama é o mesmo que aquele da parede traseira da água, a fim aumentar a rigidez do ângulo à prova de chama, lá é igualmente um número considerável de espaçar a tubulação reta (mais tipo da fornalha). Na interseção do ângulo da chama e da tubulação reta, o equidiameter especial-dado forma moldou o T de aço (tubulação do três-ramo) é instalado. No tubo reto e na junção entre o tanque aliado superior é equipado com o orifício Φ 5 milímetros ou limitador de Φ de 10 milímetros. Desta maneira, mais do trabalho a tubulação curvada média é conducente a refrigerar do ângulo da chama, e uma peça pequena da tubulação curvada média de trabalho assegura-se de que a tubulação reta e a tubulação curvada tenham a quantidade correspondente de expansão, para reduzir o esforço interno, assim que a dificuldade da passagem com os aumentos da bola.
