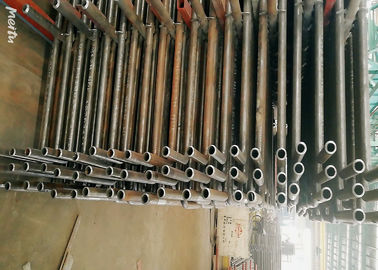

Peças Superheater da caldeira da eficiência elevada e padrão do Reheater ASME

Peças da caldeira de Superheater&Reheater da eficiência da altura, planta de serviço público/da central elétrica usando-se, padrão de ASME

Descrição do produto

Um super-calefator é um dispositivo usado para converter o vapor saturado ou o vapor molhado em vapor superheated ou no vapor seco. É usado em centrais elétricas. os Super-calefatores são usados nos motores de vapor ou nos processos, tais como a reforma de vapor. Há três tipos de super-calefatores: brilhante, convecção, e ateado fogo separadamente. Um super-calefator pode variar em tamanho de alguns dez dos pés a várias centenas pés (alguns medidores a uns cem medidores).

os Re-calefatores são os mesmos como os super-calefatores mas como sua saída a temperatura é um pouco menos do que os super-calefatores e sua pressão são 20%-25% menos do que o super-calefator, eles pode estar menos ligas materiais da qualidade.

Detalhes

• Superheating levanta a eficiência total assim como evita demasiada condensação em últimas fases da turbina que evita a erosão da lâmina.
• O calor de gás de combustão da fornalha é utilizado para a remoção da umidade do vapor e para superheat o vapor.
• os Super-calefatores têm ususlly diversos circuitos do tubo paralelamente a umas ou várias curvaturas do retorno, conectadas entre encabeçamentos.
• O calor dos gás quentes ao vapor no surperheater é transferido em altas temperaturas.
• Consequentemente a seção promary do superheater é arranjada no contracorrente e no fluxo secundário da seção paralelamente para reduzir o temp.stressing da parede do tubo.


Diferenças


Critérios da fabricação e de aceitação
JB/T1611 “especificação técnica para fabricar das tubulações da caldeira.”
Da “condições técnicas do teste de pressão caldeira JB/T1612. ”
JB/T1613 “especificação técnica para soldar das peças da pressão da caldeira.”
JB/T1615 " especificação técnica para pintar e embalar da caldeira.”
JB/T3375 “regras para receber a aceitação dos materiais para a construção da caldeira.”


Funções

As funções do superheater como abaixo:

1. O cilindro do vapor saturado seco para fazer mais o aquecimento de vapor superheated. Quando a soda para coexistir, a soda que aquece a mistura, adiciona o calor pode somente ser usado para fazer a água de soda evaporar no vapor na mistura, e não pode fazer a temperatura do vapor de vapor superheated. Para obter ao vapor superheated, o método de uso geral é cozinhar separado da mistura da soda, para seu aquecimento mais adicional, realiza componentes desta tarefa transforma-se o superheater.

2.reduce a temperatura do gás de conduto, recuperam o calor no gás de conduto, melhoram a eficiência da caldeira.

O Reheater é um tipo do superheater do vapor que reaquece o vapor de baixa pressão que fez o trabalho e alcança uma determinada temperatura. O papel do reheater mais adicional melhora a eficiência térmica da circulação do central elétrica, e faz a temperatura do vapor da lâmina do estado final da turbina de vapor controlada dentro da escala permissível.

1, o papel do reheater, é fazer algum trabalho no vapor de alta pressão do cilindro da turbina de vapor, de volta à caldeira para reaquecer. É enviado então para trás aos cilindros da pressão média e baixa da turbina para continuar o trabalho.

2. Encontre os parâmetros da instalação do reheater: a fim melhorar a eficiência de ciclo da unidade, para aumentar somente a pressão do vapor e para não aumentar a temperatura, fará a umidade da exaustão da turbina de vapor é demasiado alto, afetando a segurança da turbina de vapor. Um aumento mais ulterior da temperatura do vapor é limitado pelas características e pelo custo de alta temperatura do aço. Usando o ciclo de reaquecimento, a gota útil da entalpia do vapor nos aumentos da turbina de vapor, que podem mais melhorar a eficiência de ciclo (o reaquecimento preliminar pode melhorar a eficiência de ciclo por 4%-6%, reaquecimento secundário pode aumentar por aproximadamente 2%), além, a umidade da exaustão pode significativamente ser reduzida.

Certificações
