As peças sobresselentes da caldeira da recuperação de calor da eficiência elevada molham os tubos da parede ligam de aço

As peças sobresselentes da caldeira da recuperação de calor da eficiência elevada molham os tubos da parede ligam de aço

Descrição do produto

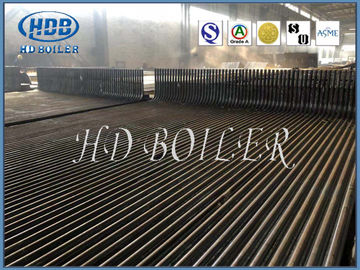

Nome completo da “da tubulação da parede água”, o nome velho da “da parede água”, igualmente conhecido como “a tubulação de aumentação”. Colocado geralmente verticalmente na parede interna da parede de fornalha, é usada principalmente para absorver o calor brilhante emissor pela chama e pelo gás de conduto de alta temperatura na fornalha. É o tipo principal de superfície de aquecimento de evaporação de todos os tipos de caldeiras modernas e do componente básico do laço da circulação da água da caldeira. Devido a refrigerar e a proteção da parede de fornalha, assim que ao nome.

A parede da água foi projetada originalmente não ser aquecida, mas refrigerar a fornalha de dano de alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituiu gradualmente o cilindro do vapor como a parte de aquecimento principal da caldeira.

A superfície de aquecimento evaporativa, que é colocada na parede interna da câmara da caldeira e consiste em muitas tubulações paralelas. A função da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na câmara da fornalha, para gerar o vapor ou a água quente na tubulação, e reduz a temperatura da parede de fornalha para proteger a parede de fornalha. Em uma caldeira da grande capacidade, a temperatura da chama na fornalha é muito altamente, a intensidade da irradiação térmica é muito grande. Quarenta a cinqüênta por cento ou mais do calor na caldeira são absorvidos pela parede da água. À exceção de algumas caldeiras pequenas da capacidade, caldeiras de tubo de água modernas tome a parede refrigerar de água como a superfície de aquecimento principal da evaporação.

Tipos

De acordo com o tipo da estrutura, há principalmente três tipos: tipo da tubulação leve, tipo do filme e tipo farpado da tubulação. A parede refrigerar de água do tubo ótico é composta de uma fileira inteira dos tubos de aço sem emenda com a estrutura a mais simples. A parede refrigerar de água da membrana é muito bom tubo de aleta rolado da parede refrigerar de água com solda de ponto junto, para se transformar uma superfície composta selada do aquecimento, não somente pode melhorar a tensão do ar da câmara da fornalha, para reduzir o escapamento de ar, mas igualmente pode melhor proteger a parede de fornalha, de modo que o peso da parede de fornalha seja reduzido, a estrutura é simplificada; A parede farpada refrigerar de água do tubo é soldada na tubulação da parede refrigerar de água muitos 20 longos ~ 25mm, diâmetro 6 ~ pino de 12mm, e revestido então com o refratário do minério do cromo plástico, a fim reduzir a absorção do calor da parede refrigerar de água esta parte, melhorar a temperatura da zona da combustão, apropriada para ocasiões especialmente difíceis do fogo do combustível ou alguma fornalha líquida da escória. A imprensa decora um lugar, tem o tipo da parede e a mentira entre o tipo da parede (a saber a cara dobro é aquecida) tipos da parede dois refrigerar de água. O anterior é encaixado na maior parte na parede interna da parede de fornalha, que absorve o calor em um lado. O último é instalado na maior parte no meio da grande fornalha da caldeira, a fornalha inteira é separada em duas porções separadas, aquecimento frente e verso.

Especificação

Funções

1. A parede refrigerar de água é o calor brilhante de alta temperatura absorvido pela chama da câmara do combustível, que faz a água que entra na parede refrigerar de água para evaporar no vapor saturado.

2. Proteja a parede de fornalha. A parede refrigerar de água é colocada por todos os lados para separar a câmara de combustão da parede de fornalha e para impedir que a parede de fornalha esteja queimada para fora.

3. Simplifique a estrutura da parede de fornalha para a instalação fácil, e pague a atenção à rede antifrição e à prova de explosões da caldeira.

4. O tubo água-de refrigeração da parede pode absorver o calor da radiação bem, e sua intensidade da evaporação é 4 vezes que do pacote de tubo da convecção. Apropriadamente aumentar o tubo água-de refrigeração da parede na fornalha reduzirá o número de convecção e de superfície de aquecimento.

A tela água-refrigerando é usada para distinguir a parede água-refrigerando da luz-tubulação adiantada, a parede água-refrigerando da caldeira adiantada é um vertical da tubulação em torno da fornalha, e a parede água-refrigerando é cercada pela parede de fornalha grossa. A tubulação água-refrigerando da parede da caldeira atual tem aletas em ambos os lados e duas aletas adjacentes da tubulação são conectadas junto para formar uma tela água-refrigerando, que seja distribuída em torno da fornalha.

Vantagens

selagem 1.ensure da parede de fornalha e para reduzir o escapamento de ar na câmara de combustão.

refrigerar de água 2.realize completo da câmara de combustão, que é útil impedir a formação do casco no caso da combustão intensificada.

3. a capacidade pequena de armazenamento de calor, o aquecimento rápido da câmara de combustão e refrigerar rápido, podem encurtar a época refrigerando do começo e da parada da caldeira.

4. é apropriado usar a parede de fornalha da tubulação, que reduz extremamente a carga do quadro da caldeira e é conveniente para a suspensão.

5. comparado com o tubo ótico, a capacidade de absorção do calor do tubo é melhorada.

o grau da pre-combinação 6.the de componentes da caldeira é melhorado, que é conveniente e reduz a carga de trabalho da instalação.

Controle da qualidade

1. Área da fabricação de 200.000 medidores quadrados

2. 80 coordenadores

3. 200 soldadores codificados

4. 30 inspetores licenciados (instrutores do nível-IIi do NDT)

5. Licenças da classe-Um para a caldeira do projeto e da fabricação

6. Sistema de qualidade do 9001:2015 do ISO

7. Certificado de ASME de caldeiras de poder

8. ASME autorização do selo de ‘S’, de ‘U’ e de N.B.
