Parede da água da caldeira das peças da inversão térmica com utilização de Pin Industiral/da planta central elétrica

Pin-tipo painéis da peça da caldeira da inversão térmica de parede da água, Industiral/utilização da planta central elétrica



O produto introduz

Os painéis de parede da água colocaram geralmente verticalmente na superfície interna da parede de fornalha, é usada principalmente para absorver o calor brilhante da chama e do gás de conduto de alta temperatura na fornalha. É o tipo principal de superfície de aquecimento evaporativa da caldeira moderna e igualmente da parte básica do laço da circulação da água da caldeira. Devido a refrigerar e papel protetor da parede de fornalha, daqui o nome.
As paredes água-refrigerando foram projetadas originalmente não ser aquecidas, mas refrigerar a fornalha de modo que não fosse danificada em altas temperaturas. Mais tarde, em consequência de sua boa função da inversão térmica, substituiu gradualmente o cilindro para transformar-se as partes de aquecimento principais da caldeira.
Uma superfície de aquecimento evaporativa composta de muitas tubulações paralelas é arranjada na parede interna da fornalha da caldeira. O papel da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na fornalha, gerar o vapor ou a água quente na tubulação, reduzir a temperatura da parede de fornalha, e protege a parede de fornalha. Na caldeira da grande capacidade, a temperatura da chama é muito alta e a intensidade da radiação térmica é muito alta. A caldeira contém 40 a 50 por cento ou mais do calor absorvido pela parede da água. À excecpção de algumas caldeiras pequenas da capacidade, as caldeiras de tubo de água modernas usam paredes refrigerar de água como a superfície de aquecimento evaporativa principal.


Descrição do produto

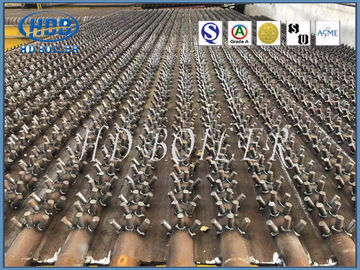

Pin-tipo oalso da parede da água conhecido como a parede perfurando da água do tubo. É de acordo com as exigências na superfície da tubulação leve que solda um determinado comprimento do aço redondo, o uso do pino pode estar firmemente na parede água-refrigerando do revestimento fireresistant, para a formação de zona malograda, associação da escória e seção líquida da lesma da escória, assim como tubo de fornalha do ciclone. A parede da água da tubulação interna do parafuso é uma tubulação com uns únicos sulcos helicoidais principais ou múltiplos na parede interna da tubulação. A tubulação rosqueada interna é usada na zona da carga térmica de calor elevado da caldeira de circulação natural ou na seção água-de refrigeração da tubulação da parede com vaporização alta taxa na caldeira de circulação natural. Quando o fluxo na tubulação interna do parafuso do workpiece ocorre, o distúrbio forte ocorrerá, causando a pressão de água na mistura da água de soda à parede da tubulação, e forçará a bolha para quebrar longe da superfície da parede e estará levado pela água, danificando assim a formação de filme do vapor, impedindo a deterioração da transferência térmica de ebulição e diminuição da temperatura da parede da tubulação refrigerando de água.

A parede da água da exposição dobro refere uma parede da água arranjada ao longo da altura da fornalha, que pode absorver o calor da radiação em ambos os lados. É usada em caldeiras da grande capacidade. O material da parede da água é geralmente aço carbono. A pressão da caldeira acima de mpa 14 é feita igualmente em parte do aço de liga. Diâmetro externo da tubulação: as caldeiras de circulação natural usaram geralmente 51 ~ 83 milímetros; Forçado múltiplo - as caldeiras da circulação e as caldeiras da C.C. usam geralmente 22 a 60 milímetros. As paredes água-de refrigeração de uma caldeira de corrente contínua não são necessariamente verticais da mesma forma como caldeiras de circulação natural, mas podem igualmente ser horizontalmente sem fôlego ou em outros formulários. Quando os parâmetros são altos, especialmente no uma vez que-através da caldeira, da tubulação rosqueada interna ou da desmancha prazeres é usado frequentemente impedir a deterioração da transferência térmica na área da carga do calor elevado da fornalha


Vantagens

(l) para assegurar a selagem da parede de fornalha e para reduzir o escapamento de ar na câmara de combustão.

(2) realizam refrigerar de água completo na câmara de combustão, que é conducente a impedir a transformação sob a condição da combustão intensificada.

(3) baixa capacidade de armazenamento do calor, aquecimento rápido e refrigerar da câmara de combustão, que pode encurtar a época refrigerando da caldeira que começa e que para.

(4) é apropriado usar a tubo-colocação da parede de fornalha, que reduz extremamente a carga do quadro da caldeira e facilita a suspensão.

(5) comparado com a tubulação leve, a capacidade de absorção do calor da tubulação é melhorada.

(6) melhoram o grau do pre-conjunto de componentes da caldeira, facilitam e reduzem a carga de trabalho da instalação.


Parâmetro




Características

1. Relatório do cálculo de força com informação de materiais aplicada;
2. (Inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e da haste de soldadura;
3. relatório de inspeção 100%X-ray (emenda de solda): para assegurar a qualidade da caldeira inteira;
4. Relatório de teste hidráulico: assegure a pressão de trabalho e o safet padrão


Inspeçãos

1. Relatório do cálculo de força com informação de materiais aplicada;
2. (Inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e da haste de soldadura;
3. relatório de inspeção 100%X-ray (emenda de solda): para assegurar a qualidade da caldeira inteira;
4. Relatório de teste hidráulico: assegure a pressão de trabalho e o safet padrão

Oficina
