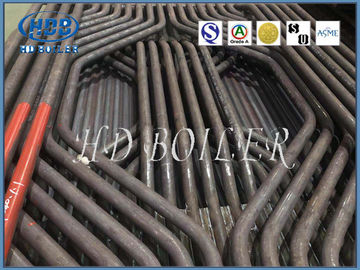

Parede da água da membrana da caldeira do central elétrica para a inversão térmica, certificação do ISO/ASME

Painéis de parede eficientes altos da água da caldeira do central elétrica da membrana para a inversão térmica, certificação de ISO/ASME

O produto introduz

Nome completo da “da tubulação da parede água”, o nome velho da “da parede água”, igualmente conhecido como “a tubulação de aumentação”. Colocado geralmente verticalmente na parede interna da parede de fornalha, é usada principalmente para absorver o calor brilhante emissor pela chama e pelo gás de conduto de alta temperatura na fornalha. É o tipo principal de superfície de aquecimento de evaporação de todos os tipos de caldeiras modernas e do componente básico do laço da circulação da água da caldeira. Devido a refrigerar e a proteção da parede de fornalha, assim que ao nome.

A parede da água foi projetada originalmente não ser aquecida, mas refrigerar a fornalha de dano de alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituiu gradualmente o cilindro do vapor como a parte de aquecimento principal da caldeira.

A superfície de aquecimento evaporativa, que é colocada na parede interna da câmara da caldeira e consiste em muitas tubulações paralelas. A função da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na câmara da fornalha, para gerar o vapor ou a água quente na tubulação, e reduz a temperatura da parede de fornalha para proteger a parede de fornalha. Em uma caldeira da grande capacidade, a temperatura da chama na fornalha é muito altamente, a intensidade da irradiação térmica é muito grande. Quarenta a cinqüênta por cento ou mais do calor na caldeira são absorvidos pela parede da água. À exceção de algumas caldeiras pequenas da capacidade, caldeiras de tubo de água modernas tome a parede refrigerar de água como a superfície de aquecimento principal da evaporação.

Fabricação

O método de solda da tela do uso do manufacure de HDB do tipo tubulação de luz da parede e construção de aço lisa o processo de solda de tipo tubulação da membrana de luz da parede e construção da membrana de aço lisa é principalmente como segue:

1. A fusão automática do gás extremamente ativo protegeu a solda

O grupo misturado de gás protetor é dividido (AR) em 85% ~ 90%+ (CO2) 15% ~ 10%. No equipamento, a tubulação e o aço liso são pressionados pelos rolos superiores e mais baixos e transportados para a frente. As armas de solda múltiplas podem ser usadas para a soldadura simultânea na parte superior e na parte inferior.

2. O fio submergiu a soldadura de arco

Este equipamento pertence à estação de trabalho de solda do quadro fixo, a máquina-instrumento tem a função da tubulação de aço e posicionamento de aço liso, aperto, alimentação, solda e recuperação automática do fluxo, etc. Geralmente, é equipado com as 4 ou 8 armas de solda para terminar ao mesmo tempo a soldadura de 4 ou 8 soldas de faixa. Esta técnica é simples operar-se e não tem nenhuma exigência alta na superfície das tubulações e do aço liso. Contudo, pode somente ser soldada em um lado em uma posição horizontal e não pode ser soldada em ambos os lados ao mesmo tempo.

3. Soldadura de arco semiautomática do gás

Ao soldar com este método, a tela da tubulação será posicionada em primeiro lugar e soldada, e soldada então pelo funcionamento manual da arma de solda. Este método de solda não pode ser usado para a soldadura simultânea de superior e de inferior, e é difícil realizar a soldadura contínua e uniforme de armas de solda múltiplas, assim que é difícil controlar a deformação de solda. Ao usar a soldadura de arco semiautomática do gás para a soldadura da tela da tubulação, a atenção deve ser pagada à seleção razoável da sequência de solda para minimizar a deformação de solda. A faixa solda do aço liso selado na abertura local da tela da tubulação e das soldas de faixa da tela especial-dada forma da tubulação tais como o frio o bocal da cubeta e do queimador da cinza é soldado geralmente pela fusão que semiautomática o gás polar protegeu a solda.

A linha de produção da solda automática de tela do tubo da parede da membrana que derrete a proteção de gás extremamente ativa é a tecnologia e o equipamento os mais avançados de fabricação da tela do tubo da parede da membrana do mundo. O controlo automático pode ser conseguido da tubulação que alimenta, desenrolar-se de aço liso, terminando, nivelar, soldando e assim por diante. As armas de solda superiores e mais baixas podem ser soldadas ao mesmo tempo, a deformação de solda é pequena, e não há quase nenhuma necessidade de corrigir após a solda, de modo que o tamanho geométrico da tela da tubulação seja exato, a qualidade da solda de faixa está bom, a formação é bonita, a velocidade de solda é rápida, e a eficiência da produção é alta.

Parâmetro

Vantagens

(1) o efeito protetor da parede refrigerar de água da membrana na parede de fornalha está o mais completo, assim que a parede de fornalha precisa somente materiais de isolação, um pouco do que os materiais refratários, de modo que a espessura e o peso da parede de fornalha sejam reduzidos extremamente, simplificam a estrutura da parede de fornalha, reduzem o peso total da caldeira.

(2) a parede da água da membrana igualmente tem a boa tensão do ar, pode adaptar-se às exigências da combustão da pressão positiva na caldeira, não fáceis transformar a formação, menos escapamento de ar, para reduzir a perda de calor de exaustão do fumo, melhora a eficiência térmica da caldeira.

(3) pode ser soldado em componentes pelo fabricante para a instalação rápida e conveniente.

(4) o uso da estrutura da caldeira, manutenção simples da parede da membrana, vida útil da caldeira pode extremamente ser melhorado.

Características

1. Relatório do cálculo de força com informação de materiais aplicada;
2. (inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e da haste de soldadura;
3. relatório de inspeção 100%X-ray (emenda de solda): para assegurar a qualidade da caldeira inteira;
4. relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho

Certificações

Introdução da empresa

Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
