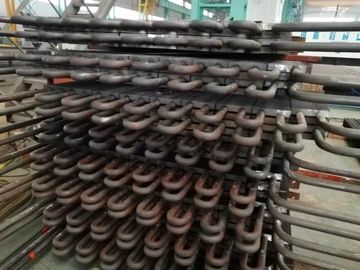

Peça baixa personalizada da inversão térmica do Superheater e do Reheater do níquel com protetor

Superheater e Reheater baixos personalizados do níquel com protetor, peça eficiente alta da inversão térmica

Descrição do produto do Superheater e do Reheater

Superheater
Os centrais elétricas do combustível fóssil têm frequentemente uma seção do superheater no vapor que gera a fornalha. O vapor passa através do equipamento de secagem dentro do cilindro do vapor sobre ao superheater, um grupo de tubos na fornalha. Aqui o vapor pegara mais energia dos gás de conduto quentes fora da tubulação, e sua temperatura superheated agora acima da temperatura de saturação.

Reheater
As fornalhas do central elétrica podem ter uma seção do reheater que contém os tubos aquecidos por gás de conduto quentes fora dos tubos. O vapor de exaustão da turbina de alta pressão é passado através destes tubos calorosos para recolher mais energia antes de conduzir as turbinas intermediárias e então de baixa pressão.

Funções do produto do Superheater e do Reheater

Superheater

a função 1.The do superheater no central elétrica térmico é remover os últimos traços da umidade (1 2%) do vapor saturado que sai da caldeira e aumentar suficientemente sua temperatura acima da temperatura de saturação.

o aquecimento do super-aquecimento 2.The levanta a eficiência total total da eficiência de ciclo assim como evita demasiada condensação nas últimas fases da turbina que evita a erosão da lâmina.

o calor 3.The de gás de combustão da fornalha é utilizado para a remoção da umidade do vapor e para superheat o vapor.

4.Super-heaters têm geralmente diversos circuitos do tubo paralelamente a umas ou várias curvaturas do retorno, conectadas entre encabeçamentos.

Reheater

a função 1.The dos re-calefatores é ao resuperheat o vapor em parte expandido da turbina.

Isto é feito de modo que o vapor permaneça seco na medida do possível através da última fase da turbina.

2.Location: Antes ou depois do superheater convective na zona convective de caldeiras de serviço público. Em caldeiras de alta pressão modernas, os reheaters estão geralmente em duas seções.

a seção 3.The preliminar é colocada na zona convective e a seção secundária é colocada apenas na saída da fornalha que pendura da parte superior.

a consideração do projeto 4.The para reheaters é similar àquelas para superheaters.

5.It que têm as mesmas temperaturas da saída mas as pressões do vapor são aproximadamente 20-25% daqueles nos superheaters. Daqui a liga de aço de uma qualidade mais inferior pode ser usada para reheaters.

O tipo favoriza o método de apoio das desvantagens

Pendente-tipo

apoio 1.Firm estrutural

2. Bloqueio do fluxo pelo vapor condensado

3. Precisa o reinício lento de remover a água que acumula na parte inferior. apoiado de cima de

Inverter-tipo

drenagem 1.Proper do vapor condensado

2. Falte a rigidez estrutural, especialmente no fluxo de alta velocidade do gás apoiou de baixo de

Horizontal - tipo

1. Drenagem apropriada

2. Boa rigidez estrutural.

Não veem o flam diretamente assim que são principalmente do tipo convective apoiado geralmente no gás vertical canalizam paralelo à fornalha principal.

Detalhes de Superheater e de Reheater

Critérios da fabricação e de aceitação do Superheater e do Reheater

1.JB/T1611 “especificação técnica para fabricar das tubulações da caldeira.”

Condições técnicas do teste de pressão caldeira de 2.JB/T1612 da “. ”

3.JB/T1613 “especificação técnica para soldar das peças da pressão da caldeira.”

4.JB/T1615 " especificação técnica para pintar e embalar da caldeira.”

5. JB/T3375 “regras para receber a aceitação dos materiais para a construção da caldeira.”

Exposição do produto
