A caldeira do sobressalente da inversão térmica parte bobinas do Superheater dos auxiliares para a planta da central elétrica

A caldeira do sobressalente da inversão térmica parte bobinas do Superheater dos auxiliares para a planta da central elétrica, padrão de SGS/ASME

O produto introduz

O Superheater é uma parte de uma caldeira que aqueça o vapor da temperatura de saturação à temperatura de superaquecimento. É chamado igualmente um superheater do vapor. O Superheater pode ser dividido no tipo convective, no tipo radial e no tipo semi-radial de acordo com o modo da transferência térmica; De acordo com as características da estrutura, pode ser dividido no tipo serpentino da tubulação, no tipo da tela, no tipo da parede e no tipo da parede. São compostos das tubulações e do distribuidor paralelos da entrada e da tomada.

Descrição do produto

Usar vapor superheated pode reduzir o índice de umidade no vapor de exaustão da turbina de vapor. Depende da pressão da temperatura do vapor superheated da caldeira, evaporação, aço e o desempenho e a comparação resistentes de alta temperatura do preço de combustível do aço, para a caldeira do central elétrica, caldeira são geralmente aproximadamente 450 ℃, 4 milhão mpa; Mais de 10 milhão caldeiras do mpa para 540 ~ um punhado de 570 ℃.A da caldeira da central elétrica igualmente tem mais altamente superheat a temperatura do vapor (ou mesmo o ℃ até 650).

Produto Function&Features

O calefator super do vapor eficiente térmico de HDB para o carvão ateou fogo a caldeiras
Especificação:
Os calefatores super são essa das peças as mais importantes do sapre da caldeira que melhora a eficiência térmica. O calefator super brilhante de alta temperatura da caldeira de vapor é aplicado geralmente na caldeira de alta pressão do central elétrica.


Na caldeira, o papel do calefator super é aquecer o vapor saturado a uma determinada temperatura de vapor superheated para aumentar a eficiência do central elétrica. O repetidor essencialmente melhora mais a eficiência de ciclo térmica do central elétrica.

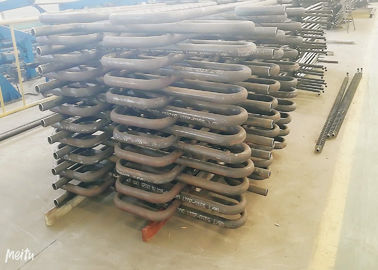

Bobinas super do calefator do vapor: As bobinas super do calefator são usadas em uma caldeira para gerar o vapor saturado. As bobinas super do calefator são usadas especialmente nas caldeiras do central elétrica. Nós fabricamos bobinas super do calefator em várias categorias de aço de liga e na mancha menos tubos de aço com ou sem o apoio & o encabeçamento conforme o desenho do cliente.

As mudanças em condições operacionais da caldeira, tais como o nível da carga, a mudança do combustível, a mudança da condição da combustão, etc., têm toda um impacto na temperatura do vapor da tomada do superheater, assim que em caldeiras da central elétrica há uns meios ajustar a temperatura do vapor da tomada da caldeira para fazê-la estável no valor especificado. Os meios de uso geral são:

(1) com tipo redutor do jato ou da superfície de água da temperatura diretamente para ajustar a temperatura do vapor;

(2) com o queimador do balanço para mudar a temperatura do fumo da tomada da fornalha;

(3) com absorção do calor do superheater do ajuste da recirculação do fumo. Quando os aumentos da carga da caldeira, o valor da elevação da temperatura da entrada e vapor da tomada dos aumentos do superheater do fluxo, quando o valor da elevação da temperatura das diminuições brilhantes do superheater.

Se o superheater convective, o superheater brilhante e o superheater semi-brilhante corretamente são combinados e configurados, a temperatura do vapor da tomada pode mudar menos quando as condições da carga e da combustão mudam. A absorção do calor e o caudal do vapor das tubulações paralelas na pilha do superheater serão diferentes na operação. A fim evitar a temperatura excessiva em umas tubulações individuais, o superheater é dividido em diversos grupos da tubulação em grandes caldeiras. O vapor de cada grupo da tubulação é misturado com uma caixa de coleta fora da fornalha e a tubulação do guia do vapor é usada para fazer cada transposição do grupo da tubulação, para evitar a diferença excessiva da temperatura entre cada tubulação.

Tipos de produto:

1. Calefator super brilhante: é o tipo o mais adiantado de calefator super e é ficado situado acima ou atrás dos bancos dos tubos da água à proteção eles do flam ou do fogo direto.
Parâmetros que aumenta a convecção


a. Aumento combustível-e fluxo de ar (fluxo do gás de combustão)
b. Aumentando o caudal maciço do vapor


A radiação é principalmente dependente da temperatura do flam. como o caudal do vapor aumenta a temperatura da saída para se tornar mais baixo.
Calefator super brilhante
São colocados expostos ao fonte de calor que exige a melhoria de temperaturas do metal.


Os calefatores e os reheaters super brilhantes e convetive são usados para o vapor de alta temperatura.
O acessório do calefator super do vapor brilhante de alta temperatura na caldeira


É composto serpente-como dos tubos (aço carbono, aço de liga ou aço resistente ao calor, etc.) e as caixas da coleção e o outro material de apoio. Os tubos têm geralmente φ32, φ38, φ42 ou outros tipos de especificações, de acordo com as necessidades de usuário separadamente.


Reheaters
São os sãos como os calefatores super mas como sua saída a temperatura é um pouco menos do que os calefatores super e sua pressão são 20% -25% menos do que o calefator super, eles pode estar menos ligas materiais da qualidade.


Aplicação:
O calefator super do vapor é bobinas densas consistidas do tubo e é colocado no conduto sob o tempearture 450ºC-1000ºC.
Para a capacidade da caldeira do central elétrica sobre 10Mpa, a moldura do vidro de originais e o superheater enrolado são adotados geralmente.

Detalhes

Oficina

A caldeira de HD oferece um melhor na facilidade da classe, incluindo

• Área da fabricação de 200.000 medidores quadrados
• 150 coordenadores
• 600 soldadores codificados
• 60 inspetores licenciados (que incluem instrutores do nível-lll do NDT)
• Categoria-ALicenses para a caldeira do projeto e da fabricação (emitida pela administração do Estado da supervisão e da inspeção da qualidade)
• Sistema de qualidade do 90001:2008 do ISO
• Certificado de ASME da caldeira de serviço público
• S de ASME ‘, autorização do selo de ‘U’ e de N.B.
