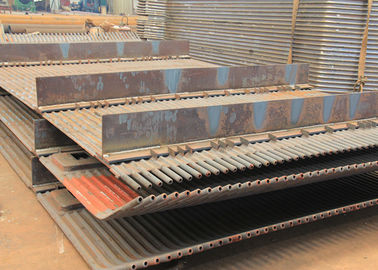

Parede industrial da membrana da caldeira para reciclar a água, auto soldadura submersa

Painéis de parede industriais da água da caldeira para reciclar a água, auto soldadura submersa


O produto introduz

Os painéis de parede da água são usados em caldeiras modernas do dia para reduzir a perda de calor devido a sua natureza apertada do gás e para reduzir custos da isolação. Nós fabricamos os painéis de parede da água usando a aleta automática às máquinas de solda dos tubos e aos grandes dobradores do painel do tubo para conseguir a forma desejada dos painéis que podem ter Stub Welded aos encabeçamentos. Nós fornecemos os painéis com as aberturas integradas da câmara de visita nos painéis.

Descrição do produto

A tubulação da água-parede é arranjada verticalmente em torno da fornalha, e sua função principal é absorver uma grande quantidade de calor brilhante do gás de conduto de alta temperatura, e ao mesmo tempo reduzir o dano da escória e do gás de conduto de alta temperatura à parede de fornalha e proteger a parede de fornalha. A gama mais baixa do tubo da água-parede é conectada à caixa de coleta mais baixa, que é conectada ao espaço de água do tambor do potenciômetro através da tubulação descendente. A extremidade superior é conectada diretamente ao tambor superior do potenciômetro, ou conectada à caixa de coleta superior através da tubulação de vapor e conectada ao tambor do potenciômetro, formando o sistema da circulação da água da água-parede.

O tubo da parede da água adota geralmente o tubo de aço sem emenda do no. 10 ou do no. 20 com diâmetro exterior de 51 ~ 76 milímetros e espessura de parede de 3,5 ~ 6,0 milímetros. A distância entre o centro da tubulação é geralmente 1 do diâmetro exterior do pipe.25 ~ 2 vezes, tubo leve e tubo de aleta. Na caldeira industrial USA geralmente a parede leve da água do tubo. A fim reduzir o peso da parede de fornalha, os tubos finned são usados frequentemente formar a parede água-refrigerando da membrana para a caldeira da rápido-carga, que pode proteger a parede de fornalha mais completamente, extremamente para reduzir a temperatura da parede de fornalha, e reduz o peso e a espessura do parede de fornalha.

O tubo da parede da água é geralmente fixo na parte superior, a parte mais inferior da expansão livre. A caixa de coleta superior do tubo da água-parede é fixada no suporte ou conectada com o tambor superior do potenciômetro, e a caixa de coleta mais baixa é suspendida pelo tubo da água-parede. O tubo próprio da água-parede é limitado para mover-se ao longo do sentido horizontal pelo gancho, de modo que possa somente deslizar para cima e para baixo.

As caixas de coleta superiores e mais baixas que conectam as tubulações da água-parede são feitas das tubulações de aço sem emenda com diâmetro maior. Ambas as extremidades da caixa de coleta são fornecidas com os furos da mão para a remoção de escala. A caixa de coleta mais baixa está fornecida igualmente com uma tubulação regular da água de esgoto para remover a escória depositada na água da caldeira e para ser usada quando a caldeira está vazia.

Vantagens

1.ensure a selagem da parede de fornalha e para reduzir o escapamento de ar na câmara de combustão.

refrigerar de água 2.achieve completo na câmara de combustão, que é conducente a impedir a transformação no caso da combustão intensificada.

a capacidade de armazenamento pequena do calor 3.with, a câmara de combustão aquece-se acima rapidamente e esfria-se para baixo rapidamente, que pode encurtar a época refrigerando da caldeira que começa e que para.

4.it é apropriado usar a parede de fornalha decolocação, para reduzir extremamente a carga do quadro da caldeira e facilitar a suspensão.

5.compared com a tubulação leve, a capacidade de absorção do calor da tubulação é melhorado.

6.improve o grau do pre-conjunto de peças da caldeira, conveniente e para reduzir a carga de trabalho da instalação.


Detalhes do produto





Características

1. Relatório do cálculo de força com informação de materiais aplicada;
2. (inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e da haste de soldadura;
3. relatório de inspeção 100%X-ray (emenda de solda): para assegurar a qualidade da caldeira inteira;
4. relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho.


Vantagens

1.ensure a selagem da parede de fornalha e para reduzir o escapamento de ar na câmara de combustão.

refrigerar de água 2.realize completo na câmara de combustão, que é conducente a impedir a transformação sob a condição da combustão intensificada.

capacidade de armazenamento do calor 3.low, aquecimento rápido e refrigerar da câmara de combustão, que pode encurtar a época refrigerando da caldeira que começa e que para.

4.it é apropriado usar a tubo-colocação da parede de fornalha, que reduz extremamente a carga do quadro da caldeira e facilita a suspensão.

5.compared com a tubulação leve, a capacidade de absorção do calor da tubulação é melhorado.

6.improve o grau do pre-conjunto de componentes da caldeira, facilitam e reduzem a carga de trabalho da instalação.



Certificações



A caldeira de HD oferece um melhor na facilidade da classe, incluindo

• Área da fabricação de 200.000 medidores quadrados
• 150 coordenadores
• 600 soldadores codificados
• 60 inspetores licenciados (que incluem instrutores do nível-lll do NDT)
• Categoria-ALicenses para a caldeira do projeto e da fabricação (emitida pela administração do Estado da supervisão e da inspeção da qualidade)
• Sistema de qualidade do 90001:2008 do ISO
• Certificado de ASME da caldeira de serviço público
• S de ASME ‘, autorização do selo de ‘U’ e de N.B.
