Lugar de origem: | China |
Marca: | HD BOILER |
Certificação: | ISO9001 , SGS , TUV , ASME , EN |
Número do modelo: | Painel de parede da água |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem em condições de navegar |
Tempo de entrega: | 50 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 500 toneladas/mês |
Material: | Aço carbono, liga, de aço inoxidável | Tratamento de superfície: | Pintado |
---|---|---|---|
Código do HS: | 3215960855 | Empacotamento: | Embalagem do quadro do ferro |
Disponível: | economia de energia | Embalagem: | Pacote do quadro do ferro |
Circunstância: | Novo | Especificação: | Personalizado |
Realçar: | Painéis de parede da água da caldeira,Tubos da parede da água da caldeira |

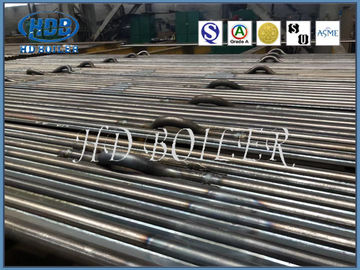

As peças sobresselentes da caldeira da recuperação de calor molham os tubos da parede de aço inoxidável/aço de liga, padrão de ASME, eficiência elevada
Descrição do produto
Nome completo da “da tubulação da parede água”, o nome velho da “da parede água”, igualmente conhecido como “a tubulação de aumentação”. Colocado geralmente verticalmente na parede interna da parede de fornalha, é usada principalmente para absorver o calor brilhante emissor pela chama e pelo gás de conduto de alta temperatura na fornalha. É o tipo principal de superfície de aquecimento de evaporação de todos os tipos de caldeiras modernas e do componente básico do laço da circulação da água da caldeira. Devido a refrigerar e a proteção da parede de fornalha, assim que ao nome.
A parede da água foi projetada originalmente não ser aquecida, mas refrigerar a fornalha de dano de alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituiu gradualmente o cilindro do vapor como a parte de aquecimento principal da caldeira.
Tipos
De acordo com o tipo da estrutura, há principalmente três tipos: tipo da tubulação leve, tipo do filme e tipo farpado da tubulação. A parede refrigerar de água do tubo ótico é composta de uma fileira inteira dos tubos de aço sem emenda com a estrutura a mais simples. A parede refrigerar de água da membrana é muito bom tubo de aleta rolado da parede refrigerar de água com solda de ponto junto, para se transformar uma superfície composta selada do aquecimento, não somente pode melhorar a tensão do ar da câmara da fornalha, para reduzir o escapamento de ar, mas igualmente pode melhor proteger a parede de fornalha, de modo que o peso da parede de fornalha seja reduzido, a estrutura é simplificada; A parede farpada refrigerar de água do tubo é soldada na tubulação da parede refrigerar de água muitos 20 longos ~ 25mm, diâmetro 6 ~ pino de 12mm, e revestido então com o refratário do minério do cromo plástico, a fim reduzir a absorção do calor da parede refrigerar de água esta parte, melhorar a temperatura da zona da combustão, apropriada para ocasiões especialmente difíceis do fogo do combustível ou alguma fornalha líquida da escória. A imprensa decora um lugar, tem o tipo da parede e a mentira entre o tipo da parede (a saber a cara dobro é aquecida) tipos da parede dois refrigerar de água. O anterior é encaixado na maior parte na parede interna da parede de fornalha, que absorve o calor em um lado. O último é instalado na maior parte no meio da grande fornalha da caldeira, a fornalha inteira é separada em duas porções separadas, aquecimento frente e verso.
Especificação
Nome | Painel da água da membrana |
Material | Aço carbono, liga, de aço inoxidável |
Tamanho do tubo | Φ38 - 76 milímetros, personalizam |
Padrão | ISO, ASME |
Modelo | Enchido |
Aplicação | Istallable em torno da câmara de combustão da caldeira |
Funções
1. A parede refrigerar de água é o calor brilhante de alta temperatura absorvido pela chama da câmara do combustível, que faz a água que entra na parede refrigerar de água para evaporar no vapor saturado.
2. Proteja a parede de fornalha. A parede refrigerar de água é colocada por todos os lados para separar a câmara de combustão da parede de fornalha e para impedir que a parede de fornalha esteja queimada para fora.
3. Simplifique a estrutura da parede de fornalha para a instalação fácil, e pague a atenção à rede antifrição e à prova de explosões da caldeira.
4. O tubo água-de refrigeração da parede pode absorver o calor da radiação bem, e sua intensidade da evaporação é 4 vezes que do pacote de tubo da convecção. Apropriadamente aumentar o tubo água-de refrigeração da parede na fornalha reduzirá o número de convecção e de superfície de aquecimento.
A tela água-refrigerando é usada para distinguir a parede água-refrigerando da luz-tubulação adiantada, a parede água-refrigerando da caldeira adiantada é um vertical da tubulação em torno da fornalha, e a parede água-refrigerando é cercada pela parede de fornalha grossa. A tubulação água-refrigerando da parede da caldeira atual tem aletas em ambos os lados e duas aletas adjacentes da tubulação são conectadas junto para formar uma tela água-refrigerando, que seja distribuída em torno da fornalha.
Vantagens
selagem 1.ensure da parede de fornalha e para reduzir o escapamento de ar na câmara de combustão.
refrigerar de água 2.realize completo da câmara de combustão, que é útil impedir a formação do casco no caso da combustão intensificada.
3. a capacidade pequena de armazenamento de calor, o aquecimento rápido da câmara de combustão e refrigerar rápido, podem encurtar a época refrigerando do começo e da parada da caldeira.
4. é apropriado usar a parede de fornalha da tubulação, que reduz extremamente a carga do quadro da caldeira e é conveniente para a suspensão.
5. comparado com o tubo ótico, a capacidade de absorção do calor do tubo é melhorada.
o grau da pre-combinação 6.the de componentes da caldeira é melhorado, que é conveniente e reduz a carga de trabalho da instalação.
Controle da qualidade
1. Área da fabricação de 200.000 medidores quadrados
2. 150 coordenadores
3. 600 soldadores codificados
4. 60 inspetores licenciados (instrutores do nível-IIi do NDT)
5. Licenças da classe-Um para a caldeira do projeto e da fabricação
6. Sistema de qualidade do 9001:2008 do ISO
7. Certificado de ASME de caldeiras de poder
8. ASME autorização do selo de ‘S’, de ‘U’ e de N.B.
