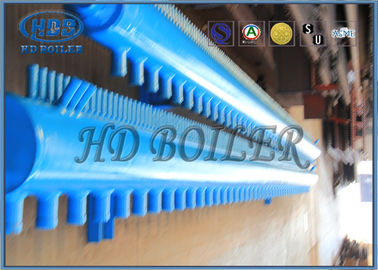

Encabeçamentos múltiplos da caldeira dos elementos de aquecimento em eficiente alto do estilo horizontal

Encabeçamentos múltiplos da caldeira horizontal industrial padrão do GV com eficiência elevada

Introdução de produto

O encabeçamento múltiplo da caldeira é um tipo do tubo para a substância de trabalho de mistura da caldeira e de assegurar o aquecimento do uniforme da substância de trabalho. A parede de fornalha industrial da caldeira é composta geralmente das fileiras e das fileiras dos tubos (parede da água) junto, mas a caldeira volume enorme, estrutura complicada, não pode garantir que todo o meio de trabalho na tubulação da capacidade de absorção do calor é o mesmo, partes diferentes da absorção do calor difere muito, instala o encabeçamento pode deixar cada tubulação o interior médio do trabalho que convirge aqui, a redistribução ao nível seguinte no tubo, de modo que nós possamos reduzir o desvio térmico, faz o lume médio de trabalho, fluxo refrigerando, caldeira, a caldeira térmica a eficiência é aperfeiçoada para melhorar; Além, o tamanho, a quantidade e a disposição das tubulações nas partes da parte superior, as médias e as mais inferiores da caldeira são diferentes.

A instalação e soldadura de junções de tubulação

Geralmente, há dois tipos de junções de tubulação no corpo do tambor do encabeçamento. Um é as junções de tubulação do grande-diâmetro com um diâmetro de mais de 101.6mm, tal como as junções e os assentos de tubulação do mão-furo abriu perto das junções da tampa e do anel de extremidade do encabeçamento. A outro é uma junção de tubulação de pequeno diâmetro com um diâmetro de menos de 101.6mm, que é usado para a soldadura da combinação do encabeçamento e da tela do tubo do preaquecedor, do superheater e do reheater. Um grande número junções de tubulação de pequeno diâmetro fechadas são soldadas em geral comprimento do tambor do encabeçamento, algumas são junções de tubulação curtos com um comprimento de menos de 300mm, e algumas são junções de tubulação longas com um comprimento de 300 ~ 1700mm dobrado em alguma forma.

Detalhes

• As pressões e as temperaturas que os encabeçamentos têm que suportar para depender do componente a que são conectados. Um encabeçamento conectado a um preaquecedor ou para molhar os painéis de parede é assunto às exigências menos severas no material do que um encabeçamento conectado aos superheaters ou aos reheaters.
• Segundo a temperatura e a pressão dos tubos dos encabeçamentos, de fontes de Vallourec no aço carbono aos aços ferritic da alto-liga tais como T/P91 ou do T/P92, com os tamanhos que variam de 88,9 milímetros a 406,4 milímetros.

Atenção

Se existe chapéu de palha, ferro e o outro diversos em encabeçamentos múltiplos, quando o central elétrica está correndo, é fácil causar acidentes da parada da caldeira tais como o impulsionador. Assim a limpeza do encabeçamento deve restritamente ser controlada.

Controle da qualidade

1. Relatório do cálculo de força com informação de materiais aplicada.
2. (Inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e da haste de soldadura.
3. relatório de inspeção 100%X-ray (emenda de solda): para assegurar a qualidade da caldeira inteira.
4. Relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho.

Informações da empresa

• Hua Dong Boiler Co. , O Ltd. é uma empresa da alto-tecnologia especializada em caldeiras de fabricação.
• Ao princípio de 1985 s estabelecido, tem duas bases de fabricação, esta empresa cobre o ㎡ 400.000 com os valores imobilizados que atingem USD 110.000.000. Há 1100 empregados que incluem 150 técnicos e 600 soldadores codificados.
• Hua Dong guarda as licenças de fabricação para caldeiras da categoria A e classifica as embarcações de pressão A1&A2 emitidas pela administração geral chinesa da supervisão, da inspeção e da quarentena da qualidade; igualmente guarda os selos do “N.B.” de “S” e de “U” emitidos pela sociedade americana dos engenheiros mecânicos; entrementes, esta empresa passou a certificação de ISO9001, SO3834, sistema de gerenciamento da qualidade EN12952.
