Lugar de origem: | China |
Marca: | HD Boiler |
Certificação: | ISO9001,ASME,Grade A,SGS,EN |
Número do modelo: | Painéis de parede da água |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem do quadro do ferro |
Tempo de entrega: | 30~50 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 500 toneladas pelo mês |
Cor: | Personalizado | Tipo: | Painéis de sanduíche do EPS, painéis de sanduíche de lãs de rocha, murando o material |
---|---|---|---|
Material: | chapa de aço da cor | Nome do produto: | Painel de parede pré-fabricado exterior do painel de sanduíche |
Vantagem: | eco-amigável, um material melhor para substituir os painéis de parede da fibra de planta 3d | Uso: | assoalho, parede exterior/interior do telhado, isolação da construção |
Realçar: | Painéis de parede da água da caldeira,Tubos da parede da água da caldeira |

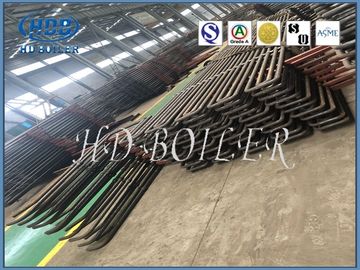

Material personalizado durável dos painéis de parede da água da caldeira para substituir a fibra de planta
Introdução de produto
O painel de parede da água foi projetado originalmente não ser aquecido mas refrigerado a fornalha contra altas temperaturas. Mais tarde, devido a sua boa função da inversão térmica, substituiu gradualmente o cilindro como a parte de aquecimento principal da caldeira. Uma superfície de aquecimento evaporativa arranjada na parede interna de uma fornalha da caldeira e composta de muitas tubulações paralelas. A função da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na câmara da fornalha, para gerar o vapor ou a água quente na tubulação, e reduz a temperatura da parede de fornalha para proteger a parede de fornalha. Em uma caldeira da grande capacidade, a temperatura da chama no a fornalha é muito altamente, e a intensidade da irradiação térmica é muito large.40 a 50 por cento ou mais do calor na caldeira é absorvido pela parede da água. À exceção de algumas caldeiras pequenas da capacidade, as caldeiras de tubo de água modernas usam a parede refrigerar de água como a superfície de aquecimento evaporativa principal.
Detalhes
As características da combinação da parede refrigerar de água da membrana são como segue:
1. Verifique e ajuste a largura, o comprimento, o nivelamento e a diagonal da fileira da tubulação quando a fileira segmentada da tubulação é içada no quadro da combinação. Se a largura da fileira do tubo é maior do que ou menos do que o tamanho especificado, a aleta pode ser cortada a um comprimento apropriado, ser ajustada ao tamanho especificado e então ser soldada. Quando a diferença diagonal da fileira da tubulação excede o lOmm, as aletas entre algumas tubulações com tamanho maior podem ser cortadas para reduzir a distância entre as tubulações para eliminar a diferença diagonal, e então as aletas podem ser soldadas. Quando o unevenness da fileira da tubulação excede a escala permissível, o quadro do pórtico pode ser usado para corrigir a pressão superior do jaque.
2. A parte mais inferior dianteiro e traseiro da parede refrigerar de água tem a parte inferior de fornalha (cubeta fria da cinza), e a parte superior da parede traseira refrigerar de água tem o ângulo da chama, assim que o tamanho do componente é maior e a forma é mais especial, assim que é difícil combinar.
3. A junção de extremidade da fileira da tubulação é diferente daquela de uma única tubulação. A junção de solda de uma única tubulação encolhe por aproximadamente 1-2mm após a solda, que não tem nenhum efeito em outras tubulações. Mas a fileira da tubulação não é a mesma, duas seções da soldadura de extremidade da fileira da tubulação, se de um lado ao outro lado da sequência da soldadura, soldar à extremidade da tubulação causada pela deformação é muito grande. Consequentemente, antes da soldadura de extremidade, o afastamento da extremidade desta junção de solda deve detalhadamente ser medido, e de acordo com a extremidade o afastamento é classificação demasiado pequena, moderado, demasiado grande, se a extremidade o afastamento é demasiado grande ou demasiado pequeno, deve tomar o método de cortar a tubulação, substituído com uma tubulação curto moderado. Neste tempo, devido ao encolhimento da soldadura, a tubulação com uma diferença maior tornar-se-á solderable. A fim reduzir a deformação do encolhimento da soldadura da tubulação, o método da simetria e a soldadura transversal devem ser adotados.
4. A bola da única passagem da tubulação traseira da parede da água é diferente de outras tubulações de superfície de aquecimento. Porque a parede traseira da água na caixa superior do encabeçamento tem um ângulo à prova de chama, o número de tubulação de dobra do ângulo à prova de chama é o mesmo que aquele da parede traseira da água, a fim aumentar a rigidez do ângulo à prova de chama, lá é igualmente um número considerável de espaçar a tubulação reta (mais tipo da fornalha). Na interseção do ângulo da chama e da tubulação reta, o equidiameter especial-dado forma moldou o T de aço (tubulação do três-ramo) é instalado. No tubo reto e na junção entre o tanque aliado superior é equipado com o orifício Φ 5 milímetros ou limitador de Φ de 10 milímetros. Desta maneira, mais do trabalho a tubulação curvada média é conducente a refrigerar do ângulo da chama, e uma peça pequena da tubulação curvada média de trabalho assegura-se de que a tubulação reta e a tubulação curvada tenham a quantidade correspondente de expansão, para reduzir o esforço interno, assim que a dificuldade da passagem com os aumentos da bola.
Atenção
1 | Os painéis de parede da água são usados em caldeiras da recuperação de calor do desperdício. |
2 | Nós fabricamos os painéis de parede da água, estes são fabricados fora dos tubos do aço carbono aos desenhos e às especificações dos clientes. |
3 | Especial é tomado para o ovality e a diluição na parcela curvada, durante a fabricação. |
4 | Nós somos de fabricação e de fornecimento uma escala detalhada dos painéis de Waterwall. |
5 | Os tubos oferecidos por nós são sabidos para suportar uma grande pressão interna como uma tira contínua do material da aleta são ferem-se espiralmente no tubo. |
6 | Estes tubos são sabidos para fornecer uniformemente o calor esse resultado em uma saída de calor aumentada. |
7 | A função principal dos painéis de parede da água na caldeira é absorver o calor gerado pela chama ou pelo conduto de alta temperatura e gerar o vapor ou a água quente nos tubos, daqui reduzir a temperatura na câmara. |
