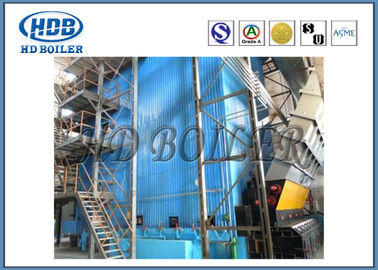

Caldeira do vapor eficiente alto do padrão de ASME para a indústria e a central elétrica
Introdução de produto
A caldeira de vapor refere a água aquecida a um determinado parâmetro e a produção da caldeira industrial do vapor de alta temperatura, água no calor do tubo do potenciômetro no vapor, fogo no calor da fornalha, é o princípio de caldeira de vapor. A caldeira de vapor pertence ao equipamento especial, o projeto, processando, fabricação, a instalação e o uso da caldeira deve ser sujeito à supervisão do departamento técnico da supervisão, o usuário pode somente obter o certificado do uso da caldeira, pode usar a caldeira de vapor.
Vantagens
• O trajeto mais curto da fonte de água aos tubos do montante conduz a uma operação mais rápida e mais segura em cargas diferentes e em um início rápido acima.
• De baixo-risco da formação de espuma. Como a água e a mistura da vapor-água que é alimentada no cilindro mantém o mesmos e nível constante todo o tempo que deixa ao espaço o nível à superfície da àgua no cilindro (refira por favor a imagem schemactic do diagrama).
• Variações rápidas da carga e operação segura em cargas variáveis e em alguma mudança significativa na pressão porque o nível de água no cilindro é estável e permanece inaffected da turbulência.
• Menos aço é por mais necessário que não haja nenhum mais baixo cilindro de caldeira e além disso a ausência de um mais baixo cilindro eliminou esforços térmicos indesejáveis.
• Autossuficiente construção pelos quatro downcomers.
• Pode expandir da base em todos os sentidos e adaptar-se às condições operacionais diferentes.
• A expansão térmica é de cima para baixo e com o uso da grelha atear fogo à grelha que ateia fogo à diferença da expansão térmica é minimizado lá manifestando a selagem entre a grelha e a caldeira.
• Pode ser acoplado com a planta de energias solares concentrada (CSP) também a fim ter a eficiência aumentada (acima de 33%) onde os combustíveis principais são gás da biomassa, da operação de descarga e madeira.
• A construção e o arranjo de superfícies de aquecimento são flexíveis porque a água pode ser fornecida diretamente do cilindro que é colocado bastante longe das superfícies de aquecimento.
Princípio de funcionamento
A quantidade da liberação do equipamento de aquecimento (queimador) de calor, transferência térmica pela radiação é absorvida pela parede da água primeiramente, parede da água da vaporização de ebulição da água, produz uma grande quantidade de vapor no cilindro do vapor para a separação (exceto a fornalha da C.C.), vapor saturado no superheater, isolado pela radiação e a maneira da convecção para continuar a absorver a câmara no conduto superior e horizontal, a cauda do calor do gás de conduto, e a conseguir a temperatura de trabalho exigida em vapor superheated.
A caldeira para a produção de eletricidade é equipada geralmente com um reheater, que seja usado para aquecer o vapor após o cilindro de alta pressão faça trabalho. O vapor do reaquecimento do reheater vai ao cilindro da pressão média e baixa continuar a fazer o trabalho e gerar a eletricidade.
Parâmetro técnico
| Modelo | DHL10 | DHL15 | DHL20 | DHL25 | DHL35 | DHL65 | DHL75 | DHL100 | |||||||||||
| Evaporador | t/h | 10 | 15 | 20 | 25 | 35 | 65 | 75 | 100 | ||||||||||
| Pressão do trabalho | MPa | 1,25, 1,6, 2,5 | 1,6, 2,5, 3,82, 5,4 | ||||||||||||||||
| Temperatura do vapor | ℃ | 194.225.300.350.400 | 225.300.350.400.450.485 | ||||||||||||||||
| Temperatura da água de alimentação | ℃ | 20,50,104,130,150 | |||||||||||||||||
| Método de queimadura | Queimadura da camada (grelha) | ||||||||||||||||||
| Eficiência da caldeira | % | ≥82 | ≥84 | ||||||||||||||||
| Consumo de combustível | Kg/h | 1450 | 2175 | 2900 | 3625 | 5075 | 8264 | 9532 | 14500 | ||||||||||
| Tubulação de vapor principal (DN) | 125 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | |||||||||||
| Válvula (DN) | 50 | 50 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
| Diâmetro da chaminé (¢) | Milímetro | 670 | 870 | 870 | 1000 | 1000 | 1250 | 1400 | 1400 | ||||||||||
| Consumo de potência de Toatal | Quilowatt | 72,15 | 104,5 | 155,9 | 225,9 | 359 | 642 | 838,5 | 785,5 | ||||||||||
| Peso da grelha | m2 | 12 | 16 | 22 | 27 | 32 | 64 | 72 | 93 | ||||||||||
| Fã de esboço induzido | Quilowatt | 37 | 55 | 90 | 110 | 185 | 310 | 400 | 400 | ||||||||||
| Ventilador | 15 | 22 | 30 | 55 | 90 | 160 | 185 | 185 | |||||||||||
| Bomba de alimentação | 15 | 22 | 30 | 55 | 75 | 160 | 240 | 185 | |||||||||||
| Fornecedor de carvão | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 3 | 3 | |||||||||||
| Escória | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 4 | 5,5 | 5,5 | |||||||||||
| Redutor de velocidade | 0,75 | 1,1 | 1,5 | 1,5 | 3 | 4 | 4 | 5 | |||||||||||
| L | 12000 | 13000 | 13000 | 13000 | 14500 | 16700 | 19000 | 21000 | |||||||||||
| W | 7000 | 7000 | 8000 | 8000 | 9800 | 14500 | 14500 | 16000 | |||||||||||
| H | 9000 | 9500 | 10000 | 12000 | 12000 | 15000 | 15000 | 17000 | |||||||||||
Combustível: Bagaço, biomassa, lignite, carvão, carvão betuminoso, casca escamoso, gás de combustível, desperdício industrial, gás do khuff, MFO (fuel-óleo marinho), matéria orgânica, óleo, maca, cascas do arroz, Rubberwood, lama, madeira, Woodchips.
Perfil da empresa
Hua Dong Boiler Co. , O Ltd. é uma empresa da alto-tecnologia especializada em caldeiras de fabricação. Ao princípio de 1985 s estabelecido, tem duas bases de fabricação, esta empresa cobre o ㎡ 400.000 com os valores imobilizados que atingem USD 110.000.000. Há 1100 empregados que incluem 150 técnicos e 600 soldadores codificados. Hua Dong guarda as licenças de fabricação para caldeiras da categoria A e classifica as embarcações de pressão A1&A2 emitidas pela administração geral chinesa da supervisão, da inspeção e da quarentena da qualidade; igualmente guarda os selos do “N.B.” de “S” e de “U” emitidos pela sociedade americana dos engenheiros mecânicos; entrementes, esta empresa passou a certificação de ISO9001, SO3834, sistema de gerenciamento da qualidade EN12952.
|
|
