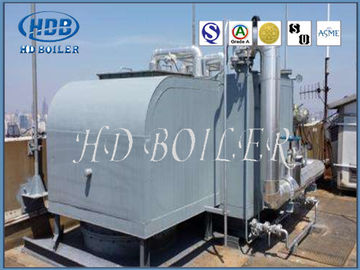

O gerador durável do sistema da recuperação de calor circulou naturalmente de alta pressão

Quantidade mínima:	1 grupo
preço:	negociável
embalagem padrão:	Embalagem em condições de navegar
Período de entrega:	30~50 dias
método de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	500 toneladas pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Certificação

ASME, SGS, EN, CE, ISO9001

Número do modelo

Gerador de vapor da recuperação de calor de HRSG

Tipo:

Circulação natural

Pressão:

De alta pressão

Circunstância:

Peso:

Personalizado

Tratamento de superfície:

Pintado

Preço:

negociável

Destacar:

Desperdice a caldeira da recuperação de calor

caldeiras e geradores de vapor industriais da recuperação de calor

Descrição do produto

Gerador de vapor de alta pressão naturalmente circulado da recuperação de calor de HRSG para a indústria

Produção de HRSG

Os custos do istallatition e de investimento do local são extremamente reduzido devido ao formulário compacto do conjunto, da caldeira. Os tubos esquerdos e direitos do sidewater do constructure da parede da membrana do uso da caldeira, que pode trabalhar nas condições positivas agradávéis do pessre. A parede do boilefurnace igualmente tem um sield externo, apropriado para a colocação do outdor.
A transferência térmica é excelente, devido ao uso do calefator avançado do ar da tubulação de calor pre. Além do que ele é o tamanho compacto, criando a pegada do asmaller. Na parte dianteira, há uma caixa de fumo que seja à prova de explosões, prevendo a segurança e o rliabilit melhorados da operação da caldeira.

HRSG caracteriza

O gás de conduto de alta temperatura liberado da combustão de carvão é transportado à entrada da caldeira de calor de desperdício através do conduto, e corre através então do calefator, do evaporador e do preaquecedor. Finalmente, é descarregado na atmosfera através da chaminé. A temperatura do gás de conduto é geralmente 150-180 C. O calor liberado da temperatura de gotas do gás de conduto da alta temperatura à temperatura do gás de conduto é usado para fazer o vapor de água. A água de alimentação da caldeira entra primeiramente no preaquecedor, e a água absorve o calor no preaquecedor e aquece-se a uma temperatura saturada levemente abaixo da pressão do cilindro e entra-se no cilindro. Depois que a água que entra no cilindro é misturada com água saturada no cilindro, entra no evaporador ao longo do downcomer abaixo do cilindro para absorver o calor e começá-lo produzir o vapor. A parte geralmente única da água transforma-se vapor, assim que os fluxos da mistura da vapor-água no evaporador. A mistura da vapor-água sae do evaporador e entra no cilindro superior através do equipamento da separação da vapor-água. A água cai no espaço de água do cilindro e entra no tubo descendente para absorver o calor e produzir o vapor. O vapor entra no superheater da parte superior do cilindro e absorve o calor para mudar o vapor saturado em vapor superheated. De acordo com as três fases do processo de produção do vapor, há três superfícies de aquecimento, a saber preaquecedor, evaporador e superheater. Se o vapor superheated não é precisado, somente o vapor saturado é necessário, superheater não pode ser instalado. Quando está reaquecendo o vapor, um reheater pode ser adicionado.

Especificações de HRSG

Modo	Dimensões (m)
Q6.41000-2-1.25
Q33/550-6-1.25	8.08x2.853.7
QC55/530-8-1.0	7x3x5.5
Q50/700-14-1.25/350	16x37.5
FGP320-1.25/320	8.8x6.77x9.7
Q50/954-20-1.6	9.77x7.52x6.73
Q121.5/860-37.8-4.25/343
QC16/850-5-1.6/250	7x3.5x4.5
QC36/650-8-1.25	10xB.5x31

Princípio de funcionamento de HRSG

O combustível, o gás e o carvão são queimados para produzir o gás de conduto de alta temperatura para liberar o calor. O gás de conduto de alta temperatura entra na fornalha primeiramente, incorpora então o dispositivo da recuperação de calor do desperdício da caixa de fumo dianteira, entra então no tubo pirotécnico, e incorpora finalmente o dispositivo da recuperação de calor do desperdício do canal traseiro do conduto da caixa de fumo. O gás de conduto de alta temperatura transforma-se gás de conduto de baixa temperatura e é descarregado na atmosfera através da chaminé. Como a caldeira de calor de desperdício melhora extremamente a taxa de utilização de calor liberada pela combustão do combustível, ele é muito de poupança de energia.

Parâmetros de HRSG

Linha de produção capacidade do cimento t/d		1000	2500	5000	10000
Fluxo nanômetro³/h^da entradada caldeira	Estufa (parte dianteira)	60000	88000	243000	472000
Fluxo nanômetro³/h^da entradada caldeira	Estufa (cauda)	76000	170000	328000	612000
Temperature℃ do gás da entrada da caldeira	Estufa (parte dianteira)	370	360	380	390
Temperature℃ do gás da entrada da caldeira	Estufa (cauda)	360	320~360	330	330
T/h avaliado da evaporação	Estufa (parte dianteira)	5,8	7,25	24	50
T/h avaliado da evaporação	Estufa (cauda)	7,5	10~15.8	20~24.6	35,5
Mpa avaliado da pressão do vapor	Estufa (parte dianteira)	1,25	1,25	1,25	1,25
Mpa avaliado da pressão do vapor	Estufa (cauda)	1,25	1,25	1,25	1,25
Temperature℃ avaliado do vapor	Estufa (parte dianteira)	340	330	350	360
Temperature℃ avaliado do vapor	Estufa (cauda)	340	300~340	310	310
Estrutura da caldeira	Estufa (parte dianteira)	Vertical	Vertical	Vertical	Vertical
Estrutura da caldeira	Estufa (cauda)	Vertical	Vertical e horizontal	Vertical e horizontal	Vertic

Informação de HDB
