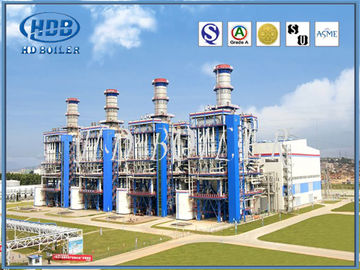

Ligue o gerador de vapor pintado da recuperação de calor de HRSG, caldeira de vapor da recuperação de calor

Ligue o gerador de vapor pintado da recuperação de calor de HRSG, caldeira de vapor da recuperação de calor

Introdução de produto▷

• O gerador de vapor da recuperação de calor de HRSG consiste no cilindro, capa móvel, conduto da boca da fornalha, inclinado 1 conduto da seção, conduto inclinado de 2 seções, conduto da seção da extremidade 1, conduto da seção da extremidade 2, calha do tubo de alimentação (deslizamento de alimentação), focinho do oxigênio, dispositivo do selo do nitrogênio e tomada do nitrogênio, câmara de visita, pressão e dispositivo diferencial da pressão, apoio do conduto e gancho.
• HRSG é dividido em seis laços da circulação. Cada laço da circulação é composto de uma tubulação da pena e de uma tubulação do montante. Cada seção da água de alimentação do conduto é introduzida do cilindro através da tubulação da pena no encabeçamento mais baixo de cada conduto e incorpora cada superfície de aquecimento. Após a superfície caloroso, o vapor é gerado no encabeçamento da entrada, e introduzido então no cilindro pelo montante. Cada conduto é flangeado.

Características▷

• O gás de conduto de alta temperatura liberado da combustão a carvão é enviado à entrada da caldeira de calor de desperdício através do conduto, e corre através então do permutador de calor, do evaporador e do preaquecedor, e descarregado finalmente na atmosfera através da chaminé.
• A temperatura do gás de exaustão é geralmente 150-180 o ° C, e o gás de conduto o calor liberado pela temperatura da alta temperatura à temperatura de exaustão é usado para transformar a água no vapor.
• A água de alimentação da caldeira entra primeiramente no preaquecedor, e a água absorve o calor no preaquecedor para aumentar a uma temperatura de saturação levemente mais baixa do que a pressão do cilindro do vapor entrar no cilindro. Depois que a água que entra no cilindro é misturada com água saturada no cilindro, a tubulação de queda abaixo do cilindro entra no evaporador para absorver o calor e começá-lo produzir o vapor.
• Geralmente somente uma parte transformar da água no vapor, assim que os fluxos da mistura do vapor e da água no evaporador. A mistura da vapor-água sae do evaporador e entra no cilindro superior.
• A água é separada pelo equipamento da separação da vapor-água.
• A água cai no tanque de água do cilindro e entra na tubulação da pena para continuar a absorver o calor. O vapor entra no superheater da parte superior do cilindro e absorve o calor para fazer o vapor saturado transformar-se vapor superheated.
• De acordo com as três fases do processo de produção do vapor, de três superfícies de aquecimento, a saber o preaquecedor, o evaporador e o superheater, se somente o vapor superheated não é exigido, somente vapor saturado são exigidos, e o superheater não pode ser instalado. Quando há vapor do reaquecimento, um reheater pode ser adicionado.

Princípio de funcionamento▷

• O combustível, o gás, e o carvão são queimados para produzir o gás de conduto de alta temperatura para liberar o calor.
• O gás de conduto de alta temperatura entra na fornalha primeiramente, incorpora então o dispositivo da recuperação de calor do desperdício da caixa de fumo dianteira, entra então no tubo pirotécnico, e incorpora finalmente o dispositivo da recuperação de calor do desperdício ao conduto traseiro da caixa de fumo.
• O gás de conduto transforma-se gás de conduto de baixa temperatura e é descarregado na atmosfera através da chaminé.
• Este tipo de caldeira é muito energia eficiente porque a caldeira de calor de desperdício aumenta extremamente a utilização do calor liberada pela combustão do combustível.

Parâmetros▷

Perfil da empresa▷

• Hua Dong Boiler Co. , O Ltd. é uma empresa da alto-tecnologia especializada em caldeiras de fabricação. Ao princípio de 1985 s estabelecido, tem duas bases de fabricação, esta empresa cobre o ㎡ 400.000 com os valores imobilizados que atingem USD 110.000.000. Há 1100 empregados que incluem 150 técnicos e 600 soldadores codificados.
• As caldeiras de “Hua Dong” incluem a caldeira de serviço público, a caldeira de HRSG, o a carvão, óleo vapor (do gás) -/caldeiras ateadas fogo, carvão-água-pasta-ateadas fogo e lixo-ateadas fogo, caldeiras orgânicas do portador de calor, etc., e peças sobresselentes da caldeira (preaquecedor, tubo Finned, cilindro do encabeçamento, do vapor, de parede do Superheater, da água painel, preheater de ar, separador de ciclone, etc., que são amplamente utilizados em indústrias de trabalho da produção de eletricidade, da fonte do calor, da engenharia química, da matéria têxtil, do alimento, do papel, da construção rodoviária, do plástico, da borracha e da madeira.
• Hua Dong guarda as licenças de fabricação para caldeiras da categoria A e classifica as embarcações de pressão A1&A2 emitidas pela administração geral chinesa da supervisão, da inspeção e da quarentena da qualidade; igualmente guarda os selos do “N.B.” de “S” e de “U” emitidos pela sociedade americana dos engenheiros mecânicos; entrementes, esta empresa passou a certificação de ISO9001, SO3834, sistema de gerenciamento da qualidade EN12952.
