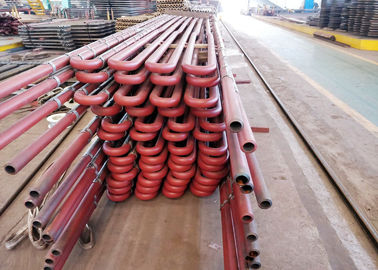

Superheater pintado e Reheater horizontais de aço inoxidável invertidos

Descrição do superheater e do reheater da caldeira

Para a caldeira do central elétrica, é uma maneira crutial de aumentar a economia térmica da central térmica melhorando o parâmetro de vapor superheated. O aumento de parâmetros do vapor superheated é limitado por materiais do metal. O projeto dos superheaters deve certificar-se de que a temperatura da parede exterior das tubulações de aquecimento da superfície é mais baixa do que a temperatura permissível da resistência de oxidação do aço, e entrementes certificar-se de sua força mecânica. com o desenvolvimento do metal o material usou-se nas caldeiras, caldeiras da central elétrica em nosso país já geralmente para aplicar os graus de alta pressão, de alta temperatura (9.8MPa, 540 graus) e superhigh dos parâmetros da pressão 555 (MPa 13,7, 540 e), e desenvolveu graus subcritical dos parâmetros da pressão 555 (16.7MPa, 540 e). Agora os lotes das caldeiras aplicam os parâmetros supercríticos da pressão (24.5MPa, 540-570 graus), e mesmo muito poucas unidades aplicam os parâmetros de alta pressão e da temperatura.

Detalhes de superheater e de reheater da caldeira

Em caldeiras modernas, o consumo da absorção do calor dos superheaters e os reheaters estão sobre a metade da absorção do calor total para o líquido de trabalho, assim as superfícies de aquecimento dos superheaters e dos reheaters esclarecem uma grande proporção em superfícies do aquecimento total das caldeiras, e devem ser colocadas nas áreas onde a temperatura do fumo é mais alta, as condições de trabalho são as mais más entre todas as superfícies de aquecimento. A temperatura da parede do tubo das superfícies de aquecimento é próxima à temperatura permissível máxima do aço, assim que o arranjo razoável um projeto do dnd dos superheaters e reheaters importar tanto para a economia e a confiança à caldeira do quando. Quando se trata de seu projeto, com base na segurança da segurança e na confiança do superheater e do reheater, é muito necessário salvar o consumo do metal no melhor, para salvar especialmente o uso do aço de liga.

Para caldeiras em grandes centrais elétricas, os superheaters e os reheaters são peças necessárias, a um grande estenda, eles influced a segurança e a economia das caldeiras. Os Superheaters são as superfícies de aquecimento que aquecem o vapor principal da temperatura surnatured à temperatura superheated avaliado, e os reheaters são as superfícies de aquecimento que aquecem o exaust do cilindro de alta pressão da turbina de vapor a uma determinada temperatura. Quando as condições de corrida como cargas da caldeira, tipos de carvão mudam, é ajustá-las para certificar-se da temperatura da tomada a nível avaliado de -10-+5 graus.

Para grandes caldeiras em centrais elétricas, os superheaters e os reheaters esclarecem uma proporção grande nas superfícies de aquecimento totais, eles devem ser arranjado nas áreas onde o fumo é com mais alta temperatura. Para melhorar a eficiência da circulação térmica em centrais elétricas, é necessário melhorar gradualmente o vapor original dos parâmetros f, o aumento da pressão do vapor exige o aumento correspondente da temperatura para vapor superheated, ou a umidade da grande exaustão da fase da turbina de vapor será demasiado alta, que influenciará sua segurança. Assim, o vapor que correm através de superheaters e os reheaters são vapor de alta temperatura, seu desempenho da transferência térmica é bastante mau, que determina que as temperaturas da parede do tubo dos superheaters e dos reheaters são altas.

Princípio de superheater e de reheater da caldeira

• O princípio de superheater é similar cozinhar a geração dos tubos da caldeira.

• Os gás quentes na varredura de alta temperatura sobre os tubos de superheater e para levantar a temperatura do vapor que a magnitude depende em cima da temperatura do gás da saída que sae da velocidade do superheater e do gás.

Aplicação do superheater e do reheater da caldeira

o uso para aquecer o vapor saturado, temperatura do vapor podia ser até 900 graus C.

Elevações da capacidade do Superheater para aumentar a produção de eletricidade

Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.

Diferenças do superheater e do reheater da caldeira
