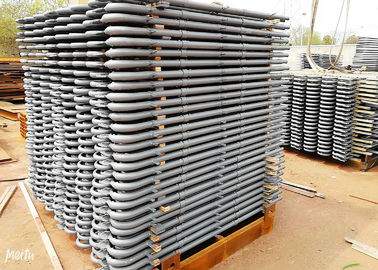

Superheater e Reheater da redução do consumo do metal para caldeiras industriais

Descrição

A função do calefator super no central elétrica térmico é remover os últimos traços de umidade do vapor saturado que sai da caldeira e aumentar sua temperatura acima da temperatura de saturação conforme a exigência na entrada da turbina de vapor.

Detalhes

• Superheating levanta a eficiência total assim como evita demasiada condensação em últimas fases da turbina que evita a erosão da lâmina.

• O calor de gás de combustão da fornalha é utilizado para a remoção da umidade do vapor e para superheat o vapor.

• os Super-calefatores têm ususlly diversos circuitos do tubo paralelamente a umas ou várias curvaturas do retorno, conectadas entre encabeçamentos.

• O calor dos gás quentes ao vapor no surperheater é transferido em altas temperaturas.

• Consequentemente a seção promary do superheater é arranjada no contracorrente e no fluxo secundário da seção paralelamente para reduzir o temp.stressing da parede do tubo.

Funções e características dos superheaters e dos reheaters

funções dos superheaters e dos reheaters:

Os Superheaters e os reheaters são partes importantes para as superfícies de aquecimento, usadas para aumentar a temperatura do vapor, apontando melhorar a entalpia do vapor e promovê-la para aumentar a eficiência térmica da circulação para a central elétrica.

Os Superheaters funcionam para aquecer o vapor surnatured a vapor superheated com um determinado tempetature. Quando as cargas da caldeira ou outras condições de trabalho mudam, é necessário certificar-se da temperatura do vapor superheated ser normal, e dentro da escala permissível da variação da temperatura.

Da circulação térmica na central elétrica, os parâmetros originais da pressão e a temperatura são mais altos, a eficiência térmica da circulação é melhor, ou a umidade do vapor da parte traseira da turbina de vapor é demasiado alta, influenciando sua segurança. Quando a temperatura do vapor do superheaer for limitada pelos materiais do metal, presentemente, devido à limitação de materiais do metal, a temperatura superheated para a maioria de caldeiras da central elétrica está ainda dentro da escala de 540-555 dgrees, e para evitar a umidade do vapor da lâmina da parte traseira da turbina de vapor demasiado grande, o sistema de reaquecimento médio é aplicado assim.

As funções dos reheaters são aquecer a exaustão do cilindro de alta pressão da turbina de vapor à temperatura reaquecida que é próxima ou igual a temperatura superheated, e enviá-los então ao cilindro médio da pressão e à baixa pressão expandir e trabalhar para aumentar a seca do blace da parte traseira da turbina de vapor. Geralmente, a pressão do vapor reaquecido é um quinto daquela de vapor superheated. A aplicação de reaquecer o sistema pode aumentar a eficiência térmica para centrais elétricas por 4-5%.

Princípio

• O princípio de superheater é similar cozinhar a geração dos tubos da caldeira.

• Os gás quentes na varredura de alta temperatura sobre os tubos de superheater e para levantar a temperatura do vapor que a magnitude depende em cima da temperatura do gás da saída que sae da velocidade do superheater e do gás.

Aplicação

o uso para aquecer o vapor saturado, temperatura do vapor podia ser até 900 graus C.

Elevações da capacidade do Superheater para aumentar a produção de eletricidade

Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.
