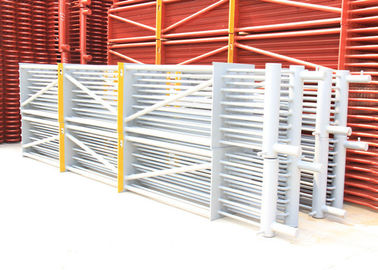

Preaquecedor da caldeira das peças sobresselentes da caldeira feito do aço no padrão de ASME

Preaquecedor de aço do tubo de aleta das peças sobresselentes da caldeira do preaquecedor da caldeira

Sumário do preaquecedor da caldeira
Há três fases da água de alimentação na caldeira aquecida em vapor superheated: pré-aquecimento, evaporação, e superheating da água de alimentação. As três fases são terminadas em três superfícies de aquecimento diferentes. O vapor da caldeira e circuito da água é composto das três superfícies de aquecimento diferentes assim como suas tubulações de conexão. Os preaquecedores da caldeira são um delas, e é direito o equipamento para pré-aquecer a água de alimentação. Assim, é a superfície de aquecimento com a mais baixa temperatura para o líquido de funcionamento da caldeira no circuito do vapor e da água da caldeira. A passagem fluida do trabalho através deste equipamento é água monofásica (preaquecedor deebulição).

Princípio de funcionamento de preaquecedor da caldeira

O preaquecedor da caldeira é tipo do permutador de calor para aquecer a água de alimentação usando o calor do gás de conduto. O gás de conduto que vem do tubo fora é para cima e para baixo o cruzamento de fluxos que esfrega o pacote de tubo, passando o calor à parede do tubo. A água está fluindo da parte inferior para cobrir, e dos absorts o calor da parede do tubo, e sua temperatura está obtendo alta. Esta maneira não somente pode transferência térmica do a contracorrente salvar o consumo do metal, mas igualmente é boa para a água/vapor ao corrusion do fluxo e da exaustão assim como da diminuição. Um mais, esta maneira trabalha bem para a limpeza da poeira.

Funções do preaquecedor da caldeira

A origem aos preaquecedores do uso é aquecer a água de alimentação usando o calor do desperdiçador do gás de conduto para diminuir a temperatura de exaustão e a eficiência da caldeira do aumento, para salvar o consumo de combustível, que é como o preaquecedor é nomeado. Se os preaquecedores da caldeira do uso, a água de alimentação são aquecidos já aqui antes de vir à superfície do aquecimento de evaporação, assim o calor absorted na superfície do aquecimento de evaporação assim como a área de aquecimento é diminuída definidamente. Os preaquecedores da caldeira são a contracorrente colocaram. A temperatura média fluida do trabalho é mais baixa do que aquela da água surnatured, e aplica o fluxo imperativo para criar condições para a aplicação da parede fina e dos tubos de pequeno diâmetro. A estrutura inteira está igualmente muito apertada. Assim, a diferença da temperatura da transferência térmica e o coeficiente de transferência térmica são mais altos do que aquela do pacote de tubo da evaporação da convecção que tem a mesma variação da temperatura do fumo. Os preaquecedores dessa caldeira para substituir pacotes de tubo da evaporação da convecção podem diminuir o consumo do metal por um grande estendem. Mais mais, a água de alimentação caloroso vem cozinhar o cilindro, esta maneira pode diminuir a diferença da temperatura entre a água e a parede do cilindro do vapor, e finalmente diminuir o esforço térmico do cilindro do vapor. A dívida às razões acima, agora preaquecedor é as partes crutial das caldeiras. Assim nós podemos summerize as funções dos preaquecedores como abaixo:

1. economia do combustível: os preaquecedores são colocados na parte traseira das caldeiras. Esta maneira pode diminuir as temperaturas do fumo e do gás, assim para salvar combustíveis.

2.improve as condições de trabalho de cilindros do vapor: devido aos preaquecedores, a temperatura da água da alimentação é aumentada ao entrar no cilindro do vapor. Reduz a diferença da temperatura entre a água de alimentação e o esforço térmico do cilindro da parede assim como do vapor do cilindro do vapor, de modo que melhore as condições de trabalho de cilindros do vapor e aumente a vida útil.

3.reduce o custo de fabrico da caldeira: para a água de alimentação é aquecido nos preaquecedores da caldeira. O uso de peças sobresselentes da baixa temperatura como preaquecedores da caldeira substituir alguns dos caros painéis de parede de alta temperatura da água reduz o custo para fabricar caldeiras.

Tipos

Se de acordo com materiais, os preaquecedores podem ser divididos nos preaquecedores de aço do tubo e nos preaquecedores do ferro. Presentemente, a maioria grandes e de caldeiras médias do volume usam extensamente o tubo de aço fizeram preaquecedores, porque têm a capacidade de trabalho de grande resistência e segura, e podem suportar impactos, entrementes têm o bom desempenho da transferência térmica, da estrutura pequena e do baixo custo. Um ponto fraco é resistência má do corrusion, mas a água de alimentação moderna da caldeira é tratada agora restritamente, assim que o problema é resolvido quase.

Se de acordo com a extensão do aquecimento do líquido de trabalho, os preaquecedores podem ser divididos em tipos deebulição e de ebulição.

1. Preaquecedores de ebulição: a temperatura da água da tomada não somente pode alcançar a temperatura surnatured, mas igualmente pode fazer alguma água vaporizada, a proporção é aproximadamente 10-15% da água de alimentação total, não mais de 20% em caso de muita resistência do fluxo causada ao líquido de trabalho.

2. preaquecedores deebulição: a temperatura da tomada é 20-25 graus mais baixa do que o ponto de ebulição sob a pressão dada.

A maioria de caldeiras do meio-presssure usam o tipo de ebulição preaquecedores. Isto é porque o calor de vaporização latente da água em caldeiras da meio-pressão é alto, e o calor da água caloroso é pequeno. Assim é necessário enviar alguma água a ser vaporizada no preaquecedor da caldeira para impedir o combusion instável nos funaces e impedir o consumo aumentado de metal nas superfícies de aquecimento como os superheaters causados pela temperatura demasiado baixa do gás de conduto da tomada. Além, pode ajudar a jogar o papel dos preaquecedores.

As caldeiras de pressão Superhigh usam na maior parte o tipo deebulição preaquecedores. Isto é porque quando a pressão é mais alta, o calor de vaporização latente é diminuído, quando o calor da água caloroso obtiver mais, assim que é necessário enviar alguma água a ser aquecida nos painéis de parede da água para impedir transformar nas superfícies de aquecimento das tomadas da fornalha e da fornalha causadas para dentro demasiado por altas temperaturas nas fornalhas e do gás de conduto da tomada. As caldeiras de pressão tão geralmente superhigh usam o tipo deebulição preaquecedores.

O fator principal para considerar que tipo de preaquecedores é os parâmetros da caldeira. Quando os parâmetros da caldeira diferirem, a relação da absorção do calor necessária em três fases aquecer o líquido de trabalho para fazer diferenças. Assim os arranjos correspondentes de três superfícies do aquecimento precisam de mudar, demasiado. Às grandes unidades com parâmetros altos, sua absorção evaporativa do calor é menos, quando a absorção da água aquecendo, a absorção do calor do calor do vapor superheating, a absorção do calor reaquecendo for bastante grande. Assim, o tipo deebulição preaquecedores é o tipo principal para caldeiras superhigh da unidade de pressão.

Especificações

Controle da qualidade

1. Teste de impacto e de cálculo de força relatório com informação de materiais aplicada.

2. (Inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e do elétrodo

3. Raio X, γ-Ray e relatório de inspeção penetrante líquido do teste (emenda de solda): para assegurar a qualidade da caldeira inteira

4. Relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho
