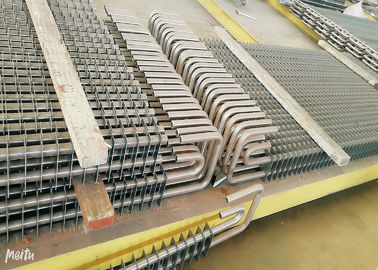

Tubo de aleta de aço para a caldeira, tubo Finned da caldeira da eficiência elevada
Detalhes do produto
| Tipo: | Tubo de aleta, tubo do permutador de calor, espiral | Aplicação: | Peças do calefator, permutador de calor |
|---|---|---|---|
| material da aleta: | Etc. de alumínio, de cobre e de aço, aço carbono, de aço inoxidável | Material do tubo: | De aço inoxidável, aço carbono |
| Embalagem: | Embalagem em condições de navegar do tubo de aleta | Nome do produto: | Tubo de aleta do permutador de calor |
| Destacar |
Tubo de aleta espiral,Tubo de aleta do permutador de calor |
||
Descrição do produto
Tipo tubo do tubo de aleta H da caldeira da peça sobresselente da caldeira de aleta da espiral do tubo Finned
o H-tipo elementos do permutador de calor do tubo finned mantém um de alta capacidade para a transferência térmica, possui propriedades superiores da auto-limpeza e para reter a capacidade para efetuar a recuperação de calor do desperdício do gás de conduto em renovações da caldeira. O coeficiente de transferência térmica Convective é proporcional ao passo da aleta, mas inversamente proporcional à altura da aleta e à largura da aleta. A capacidade integrada da transferência térmica é relacionada à eficiência de aleta, ao coeficiente de transferência térmica convective e à relação finned. Aumentos da gota de pressão com o aumento da altura da aleta e da largura da aleta.
Tipos de tubo que Finned da caldeira nós podemos fabricar
Aleta de H (inoxidável)
Espiral (inoxidável)
Tubo desencapado (inoxidável)
Espirale (CS)
Aleta de H (ND-aço)
Integrado (CS)
Aleta de H (CS)
Serrilhado (CS)
Princípio de tubo Finned da caldeira
• O tubo de aleta de H é um tipo das peças da caldeira, para ter a simetria dois circular de aço a ser soldada nos tubos fluorescentes para formar o shap positivo das aletas bem como a letra “H”, tubo assim chamado da H-aleta. H-preaquecedor amplamente utilizado em caldeiras de serviço público, caldeiras industriais, poder marinho, tal como a cauda de componentes do permutador de calor.
• os processos instantâneos da soldadura de resistência do H-preaquecedor usaram-se, a emenda de solda após a taxa alta de fusão, resistência à tração da solda, e têm a boa condutibilidade térmica. o H-preaquecedor pode igualmente fabricar o tipo duplo tubos do tubo “H dobro” de aleta, sua estrutura rígida, e pode ser aplicado a uma ocasião mais longa da fileira do tubo.
Detalhe de tubo Finned da caldeira
A fim melhorar a eficiência da inversão térmica e estender a transferência térmica de superfície, o H-tipo tubos finned foi amplamente utilizado nas caldeiras e na recuperação de calor do desperdício nos últimos anos. o H-tipo tubos finned é derivado pela maior parte dos tubos finned do retângulo. Devido a sua estrutura original do sulco na superfície da aleta, o H-tipo tubos finned tem o desempenho antiusura e anti-sujando excelente.
Estrutura
Nossos produtos podem ser alterados de acordo com as necessidades dos nossos clientes e o projeto de situation.we e para fabricar a CALDEIRA segura, segura e eficiente da H-aleta tubes.HD igualmente terminou sistemas autônomos do controle de qualidade do produto. A produção de tubos da H-aleta é com eficiência da transferência térmica de calor elevado, têm a resistência de gás do conduto e são projetados para um espaço pequeno.
Parâmetros técnicos
| Artigo | Tubo baixo O.D (milímetro) |
Espessura baixa do tubo (milímetros) | Altura da aleta (milímetros) | Espessura da aleta (milímetros) | Passo da aleta (milímetros) |
| Escala | 25,4 milímetros ~1600mm | 2,5 milímetros ~40 milímetros | 0,5 milímetros ~20,0 milímetros | 0,5 milímetros ~3,0 milímetros | 5 milímetros ~ 25,4 milímetros |
| Material | Aço carbono, aço de liga, de aço inoxidável | ||||
| Comprimento | 0 |
||||
| Produto | tubo da H-aleta |
| Tubulação baixa | Soldado ou sem emenda |
| Material | aço carbono, aço de liga, ligas de aço inoxidável, não-ferrosas e ligas de níquel. |
| Aplicação | Preaquecedor de H, evaporador de H, superheater de H, de ar de H calefator e etc. |
Controle da qualidade do tubo Finned da caldeira
1. Teste de impacto e de cálculo de força relatório com informação de materiais aplicada.
2. (Inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e do elétrodo
3. Raio X, γ-Ray e relatório de inspeção penetrante líquido do teste (emenda de solda): para assegurar a qualidade da caldeira inteira
4. Relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho
