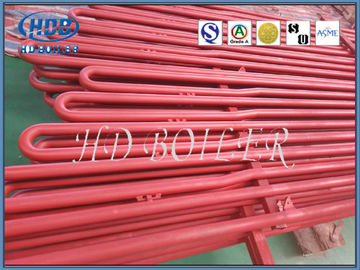

Reheater eficiente alto no padrão térmico do permutador de calor ASME do central elétrica
Detalhes do produto
| Estrutura: | Elementos bondes | Pressão: | Baixo/alta pressão |
|---|---|---|---|
| Combustível: | Calor de carvão/gás/a carvão/água | Circunstância: | Novo |
| Materiais: | aço carbono/de aço inoxidável | Cor: | Personalizado |
| Especificação: | Personalizado | Embalagem: | Armação de aço |
| Destacar |
superheater da convecção,reheater no central elétrica |
||
Descrição do produto
Reheater eficiente alto no padrão térmico do permutador de calor ASME do central elétrica
Descrição do produto
Os Superheaters são essa da maioria de partes importantes de caldeira que melhoram a eficiência da inversão térmica.
Na caldeira, o papel do superheater é aquecer o vapor saturado a uma determinada temperatura de vapor superheated para melhorar a eficiência do central elétrica. Essencialmente, o repetidor melhora a eficiência de reciclagem do central elétrica térmico.
O Superheater está a uma temperatura do vapor acima de seu ponto de saturação.
Um reheater é basicamente um superheater que faça com que o vapor superaqueça da fase de alta pressão da turbina. O vapor reaquecido é enviado ao andar de baixa pressão da turbina. Reaquecendo o vapor entre as turbinas de alta pressão e de baixa pressão, a eficiência elétrica do ciclo do central elétrica pode ser aumentada a mais de 40 por cento. A reciclagem do reaquecimento é usada em grandes caldeiras porque é economicamente viável somente em grandes centrais elétricas.
Detalhes
Superheater
Geralmente 30 ~ 60 milímetros. O tipo o mais comum de superheater do fluxo é tubo serpentino. Tem um grupo mais intensivo do tubo, para decorar em 450 ~ 1000 conduto do ℃ da temperatura do gás de conduto, gás de conduto da erosão vertical e lateral. O gás do conduto transfere principalmente o calor à tubulação pela convecção, e algum do calor é absorvido pela radiação. O placa-tipo superheater consiste em uma pluralidade de telas do tubo, arranjada na parte superior da fornalha ou na tomada, pertencendo ao tipo superheater da radiação ou da semi-radiação. O anterior absorve o calor brilhante da chama da fornalha, quando o último igualmente absorver algum calor da convecção. Em caldeiras da central elétrica acima de mpa 10, o tipo da tela e o tipo serpentino superheater são de uso geral aumentar a absorção do calor. O superheater da parede aplicado na parede interna da fornalha é o superheater brilhante, que é usado raramente. O superheater fixado na parede é usado na caldeira da central elétrica de grande capacidade para formar a parede do conduto da parte superior e da convecção da fornalha. A imagem mostra ao arranjo dos diversos o superheater. As caldeiras industriais da capacidade pequena com superheater podem cumprir as exigências somente com o superheater da única fase.
Reheater
A disposição do reheater segue a disposição do superheater, incluindo a convecção, a radiação e a semi-radiação.
O reheater da convecção tem o fluxo reverso, fluxo a jusante e fluxo misturado, única bobina, tipo dobro da bobina, da multi-bobina, o paralelo e desconcertado, o vertical e o horizontal, paralelos à parede dianteira e à perpendicular à parede dianteira. O reheater da convecção é o reheater principal que absorve o calor da convecção.
O reheater brilhante refere a radiação de absorção da fornalha do reheater.
os reheaters Semi-brilhantes (superheater da placa) referem os reheaters que absorvem mais radiação da fornalha (mais de 1/2 do calor total).
O princípio material da seleção de reheater é o mesmo que aquele do superheater. Desde que reaquecer o vapor é inferior ao superheater na capacidade refrigerando, a temperatura da parede do projeto é geralmente mais alta do que aquela do superheater do mesmo nível de temperatura. Os tubos do metal de reheaters de alta temperatura são feitos geralmente do aço de liga (tubos do metal que contêm mais de 5% de elementos da liga). Por exemplo, 12CrlMoV, aço 102, sa213-t91, sa213-tp304, sa213-tp347, etc.
Diferenças
| Tipo | Vantagens | Desvantagens | Método de apoio |
| Pendente-tipo | apoio 1.Firm estrutural | 1. Bloqueio do fluxo pelo reinício lento condensado das necessidades do vapor 2. para remover a água que acumula na parte inferior. | apoiado de cima de |
| Inverter-tipo | drenagem 1.Proper do vapor condensado | 1. Falte a rigidez estrutural, especialmente no fluxo de alta velocidade do gás | Apoiado de baixo de |
| Horizontal - tipo |
1. Drenagem apropriada 2. Boa rigidez estrutural. |
1. Não veem o flam diretamente assim que são principalmente do tipo convective | Apoiado geralmente no gás vertical canaliza paralelo à fornalha principal. |
Aplicação
O uso para aquecer o vapor saturado, temperatura do vapor podia ser até 900 graus C.
Elevações da capacidade do Superheater para aumentar a produção de eletricidade
