Lugar de origem: | China |
Marca: | HD Boiler |
Número do modelo: | Tubo de aleta da caldeira |
Quantidade de ordem mínima: | 500 toneladas |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem em condições de navegar |
Tempo de entrega: | 30 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 500 toneladas/mês |
Certificação: | CE,China Pressure Vessel Pipeline Manufacturing License | Aplicação: | Peças do calefator |
---|---|---|---|
material da aleta: | Alumínio, aço carbono, de aço inoxidável | Altura da aleta: | Personalizado |
Material: | De aço inoxidável, aço carbono | Embalagem: | Embalagem em condições de navegar do tubo de aleta |
Realçar: | Tubo de aleta espiral,Tubo de aleta do permutador de calor |

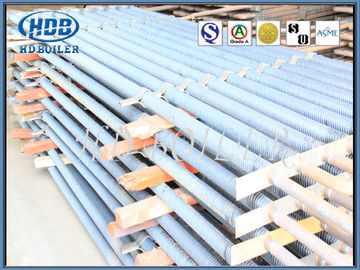

Tubo de aleta de poupança de energia da caldeira para o permutador de calor do preaquecedor do central elétrica
Descrição do produto
o tubo finned espiral é um tipo do sulco espiral com determinadas largura e profundidade que pre-é processada no tubo de aço, e a tira de aço é embutida então no tubo de aço no torno. Durante o processo de enrolamento, devido a alguma força deaperto, a correia de aço será espremida firmemente no sulco espiral, assim assegurando alguma área de contato entre a correia de aço e o tubo de aço. Para impedir que a tira salte fora, as extremidades da tira são soldadas à tubulação de aço. A fim ser fácil de introduzir, deve haver uma determinada diferença lateral entre a correia de aço e o sulco espiral. Se a diferença lateral é demasiado pequena formar a interferência, o processo do mosaico é difícil de continuar lisamente. Além, há sempre alguma repercussão da correia de aço sem fôlego, que resultados na conexão pobre entre a correia de aço e a superfície inferior do sulco espiral. As aletas embutidas podem ser realizadas no equipamento geral com baixo custo e baixa eficiência.
Vantagem
1. Resistência de desgaste excelente
O desgaste é principalmente devido ao impacto e efeito do corte de partículas cinzentas na tubulação. O desgaste é o mais severo em torno da tubulação a nível de 30 graus. Quando S1/d=S2/d=2, a quantidade do desgaste aqui for 3 vezes do valor médio.
Devido à mudança do sentido de fluxo do ar, a segunda fileira tem o desgaste o mais severo. Quando S1/d=S2/d=2, a segunda fileira é duas vezes tão muito como o primeiro desgaste da fileira, e o desgaste subsequente da fileira são geralmente 30% a 40% mais altamente do que a primeira fileira.
O arranjo da primeira fileira é o mesmo que o arranjo da primeira fileira na sequência. Sob as mesmas circunstâncias, o desgaste máximo do pacote de tubo longitudinal é 3-4 vezes menos do que aquele do pacote de tubo desconcertado.
A velocidade da abrasão da tubulação é diretamente proporcional ao coeficiente da não uniformidade da velocidade KV3.33 do gás de conduto, e é diretamente proporcional ao coeficiente da não uniformidade da concentração Ku da cinza de mosca.
O preaquecedor do tubo finned da h-forma é arranjado em ordem. A aleta h-dada forma divide o espaço em diversas áreas pequenas e tem um efeito do fluxo uniforme no fluxo de ar. Comparado com o preaquecedor ótico do tubo, o preaquecedor espiral da aleta e o preaquecedor da aleta longitudinal com arranjo desconcertado, a vida do desgaste são 3-4 vezes mais altamente sob outras circunstâncias.
O amortecedor lateral do gás de conduto protege a divisória da curvatura.
2. Acumulação reduzida da poeira
A formação da cinza ocorre nos lados traseiros e de barlavento da tubulação. É fácil limpar a tubulação pela desarrumação, e menos poeira acumula na parte traseira. Quanto para ao arranjo de tubulação em ordem, devido ao fato de que o fluxo de ar não é fácil nivelar a parte traseira da tubulação, há mais acumulação da cinza no arranjo de tubulação em ordem do que na coluna errada.
O h-tipo aleta é soldado em ambos os lados da tubulação, que não acumula a cinza, quando o fluxo de ar fluir reto, o sentido de fluxo do ar não muda, e a aleta não acumula a cinza.
Uma diferença de 4-10 é deixada no meio do h-tipo aleta, que pode guiar o fluxo de ar para varrer a aleta da tubulação para acumular a poeira.
Porque o ângulo espiral da aleta guia o sentido de fluxo, a acumulação da cinza do tubo de aleta é mais séria, e o preaquecedor que não forma a cinza fraca não pode ser usado. A operação de campo mostra que o tubo de aleta h-dado forma não acumula a cinza, quando a aleta espiral for seriamente.
O tubo de aleta longitudinal está formado pelo fluxo do ar ao longo da aleta enquanto a aleta é soldada na superfície e na parte traseira da cinza acumulada. Algumas áreas são acumulação inclinada da poeira.
A aleta h-dada forma, que forma um canal reto em ambos os lados, tem o melhor efeito de sopro.
3. Espaço compacto e baixo custo
O grupo da tubulação é muito compacto e reduz a altura do fumo da cauda bem.
O peso total é reduzido extremamente e a carga do sistema de suspensão é reduzida.
Reduza o custo do preaquecedor e da caldeira integral.
4. Reduza a resistência lateral do fumo
Reduza o custo do funcionamento e de investimento do fã induzido.
5. Reduza soldar a junção e melhore a confiança.
Parâmetro
Meio | ar, gás de conduto, óleo térmico, água, salmoura, líquido refrigerante, etc. |
Temperatura | o permutador de calor padrão 560 ao ° C por materiais especiais pode ser mais alto |
Materiais da tubulação | aço carbono, de aço inoxidável, liga ou materiais especiais |
Materiais dos reforços | aço carbono, metal de aço inoxidável, não-ferroso, liga ou materiais especiais |
Tratamento do &Surface da isolação térmica | de acordo com a especificação dos clientes |
