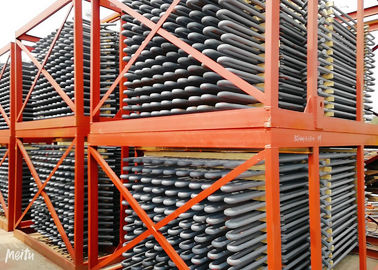

Superheater e Reheater do aço de liga para caldeiras de carvão pulverizado com circulação natural

Geralmente, o vapor aqueceu-se no superheater de alta pressão é nomeado vapor superheated, o vapor aquecido pelo reheater é chamado vapor reaquecido. O parâmetro do vapor reaquecido está relacionando-se com economia da circulação térmica. Geralmente, a pressão do vapor reaquecido é aproximadamente um quinto daquela de vapor superheated, e a temperatura do anterior é quase a mesma que aquela dos últimos. Por exemplo, em nossa nação para a caldeira com 125MW, 400t/h, o parmameter para vapor superheated é 133.7Mpa e 555 graus; a pressão da entrada e da tomada do vapor reaquecido é 2.5/2.35MPa, sua temperatura é 555 graus, demasiado.

Para caldeiras com 200MW, 670t/h, o parâmetro de vapor superheated é 13.7MPa, 540 graus; as pressões da entrada e da tomada são 2.7/2.5Mpa, e a temperatura é igualmente 540 graus. Para caldeiras subcritical da circulação do controle de pressão com 300MW, 600MW, parâmetro do vapor superheated é 18.27Mpa, 540 graus; as pressões da entrada e da tomada são 3.83/3.63MPa, a temperatura são igualmente 540 dgrees. A aplicação do vapor que reaquece o sistema pode aumentar a economia térmica para centrais elétricas por 4-5%. Em nosso país, as unidades com capacidade sobre 125MW aplicam toda um sistema de reaquecimento médio do tempo, e no ultramar, dois sistemas de reaquecimento médios das épocas são aplicados para algumas unidades com parâmetros mais altos.

Princípio

• O princípio de superheater é similar cozinhar a geração dos tubos da caldeira.

• Os gás quentes na varredura de alta temperatura sobre os tubos de superheater e para levantar a temperatura do vapor que a magnitude depende em cima da temperatura do gás da saída que sae da velocidade do superheater e do gás.

Aplicação

o uso para aquecer o vapor saturado, temperatura do vapor podia ser até 900 graus C.

Elevações da capacidade do Superheater para aumentar a produção de eletricidade

Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.

Funções dos superheaters e dos reheaters:

Os Superheaters e os reheaters são partes importantes para as superfícies de aquecimento, usadas para aumentar a temperatura do vapor, apontando melhorar a entalpia do vapor e promovê-la para aumentar a eficiência térmica da circulação para a central elétrica.

Os Superheaters funcionam para aquecer o vapor surnatured a vapor superheated com um determinado tempetature. Quando as cargas da caldeira ou outras condições de trabalho mudam, é necessário certificar-se da temperatura do vapor superheated ser normal, e dentro da escala permissível da variação da temperatura.

Da circulação térmica na central elétrica, os parâmetros originais da pressão e a temperatura são mais altos, a eficiência térmica da circulação é melhor, ou a umidade do vapor da parte traseira da turbina de vapor é demasiado alta, influenciando sua segurança. Quando a temperatura do vapor do superheaer for limitada pelos materiais do metal, presentemente, devido à limitação de materiais do metal, a temperatura superheated para a maioria de caldeiras da central elétrica está ainda dentro da escala de 540-555 dgrees, e para evitar a umidade do vapor da lâmina da parte traseira da turbina de vapor demasiado grande, o sistema de reaquecimento médio é aplicado assim.

As funções dos reheaters são aquecer a exaustão do cilindro de alta pressão da turbina de vapor à temperatura reaquecida que é próxima ou igual a temperatura superheated, e enviá-los então ao cilindro médio da pressão e à baixa pressão expandir e trabalhar para aumentar a seca do blace da parte traseira da turbina de vapor. Geralmente, a pressão do vapor reaquecido é um quinto daquela de vapor superheated. A aplicação de reaquecer o sistema pode aumentar a eficiência térmica para centrais elétricas por 4-5%.

Até agora em nosso país, as unidades com capacidade sobre 125mw todas aplicam um sistema de reaquecimento médio do tempo. O reaquecimento dobro pode aumentar outra vez a eficiência térmica da circulação por 2%, mas o sistema é muito complicado, não é aplicado para unidades nacionais, mas é comum para grandes caldeiras no ultramar.

Diferenças
