Lugar de origem: | China |
Marca: | HD Boiler |
Número do modelo: | HDB0410 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Detalhes da embalagem: | Embalagem digna do mar para a exportação |
Tempo de entrega: | No prazo de 55 dias após ter obtido o sinal ou o L/C |
Certificação: | ASME, SGS, ISO9001 | Garantia: | 2 anos |
---|---|---|---|
Material: | aço | Função: | Superfície de aquecimento |
Realçar: | Painéis de parede da água da caldeira,Tubos da parede da água da caldeira |

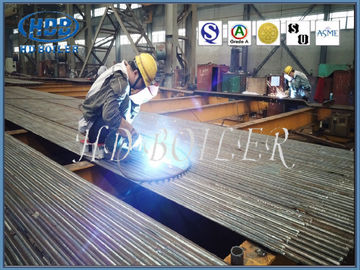

Tipo painel da membrana de parede da água da caldeira para caldeiras a carvão
Descrição geral: Painel de parede da água da membrana da caldeira
Os painéis de parede da água são a superfície de aquecimento principal das caldeiras, composta dos números de fileiras dos tubos de aço, arranjadas em torno do canto da caldeira. Estão para dentro a água ou o vapor de fluxo, e a parte externa aceita o calor da chama na fornalha da caldeira, absorvendo principalmente o calor da radiação dos produtos de alta temperatura da combustão na fornalha. O líquido de trabalho aumenta nele e evapora pelo calor.
O nome completo é tubo da parede da água, nome velho é parede água-de refrigeração, igualmente chamou o montante. Colocado geralmente verticalmente na parede interna da fornalha, são usados para absorver o calor brilhante pela chama e pelo gás de conduto de alta temperatura. São o formulário principal de superfícies de aquecimento para as várias caldeiras modernas, também as peças básicas do circuito da circulação da água. Porque têm as funções de refrigerar e de proteger a parede de fornalha, painéis de parede assim chamados da água.
Quando a parede da água foi projetada inicialmente, não se pretendeu ser aquecido, mas refrigerar a fornalha de modo que não fosse danificado pela alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituindo gradualmente o cilindro do vapor para ser as peças de aquecimento principais para caldeiras. São a superfície de aquecimento evaporativa que consiste em muitos tubos paralelos colocados na parede interna da lareira da caldeira. Suas funções são absorver o calor brilhante pelo conduto de alta temperatura do fogo ou de gás na fornalha, e produzem o vapor ou a água quente dentro dos tubos, e reduzir igualmente a temperatura da parede de fornalha para protegê-la. Em caldeiras da grande capacidade, a temperatura da chama na fornalha é muito alta e a intensidade da irradiação térmica é muito alta. 40-50% ainda mais do calor são absorvidos pela parede da água. Exceto caldeiras pequenas da capacidade, a superfície de aquecimento evaporativa principal para as caldeiras de tubo de água atuais é a parede da água.
Parâmetros
Nome do produto | Parede da água da membrana |
Área aplicada | Caldeira de tubo de água |
Material | - Aço carbono: 20#, 20G, A195, A-1 - Aço de liga: 15CrMoG, T11
|
Padrão | China GB, ASME |
Fabricante Grade | Categoria de China A, ABS habilitado, TUV habilitado |
Temperatura de trabalho | Temperatura de saturação |
Especificação do tubo | - Uso comum: Φ42, Φ51, Φ57, Φ60 milímetro - Outro
|
Espessura do tubo | Conforme exigências de cliente |
Passo do tubo (centímetros cúbicos) | 95 milímetros, 100 milímetros, 105 milímetros, 110 milímetros |
Espessura lisa de aço | Conforme exigências de cliente |
Dobra | Dobra do painel |
Soldadura | GMAW automático, SERRA automática |
NDT de solda | RT 100% na soldadura de extremidade do tubo |
Tensão do ar | Excelente |
Trabalho de tijolo | Não exigido |
Vantagens da parede da água da membrana
(1) asseguram a selagem da parede de fornalha e reduzem o escapamento de ar na câmara de combustão.
(2) a realização de refrigerar de água completo na câmara de combustão é benéfica de impedir transformar sob a condição da combustão intensificada.
(3) a época refrigerando da partida e da parada programada das caldeiras pode ser encurtada devido à seus capacidade de armazenamento pequena do calor, elevação rápida da temperatura e refrigerar rápido na câmara de combustão.
(4) Tubulação-colocar a parede de fornalha é apropriada, que reduz extremamente a carga do quadro da caldeira e é conveniente para a suspensão e o levantamento.
(5) comparado com o tipo desencapado do tubo, a capacidade de absorção do calor do tubo é melhorada.
(6) melhora o grau do por-conjunto de componentes da caldeira, facilita e reduz a carga de trabalho da instalação.
Classificação
Se de acordo com o tipo da estrutura, há três tipos principais: tipo desencapado do tubo, tipo da membrana, e para picar o tipo do tubo. O tipo desencapado do tubo é composto da fileira inteira dos tubos de aço sem emenda com a estrutura a mais simples. A parede da água da membrana é um tipo da soldadura comum de muitos tubos finned rolados da parede da água para formar uma superfície combinada selada do aquecimento. Não pode somente melhorar a tensão do ar da fornalha, reduzir o escapamento de ar, mas também proteger a parede de fornalha, reduzir o peso da parede de fornalha e simplificar a estrutura. A parede da água da tubulação da baioneta é um tipo do pino que é 20-25mm longos e 6-12mm no diâmetro soldado na tubulação da parede da água, e revestido então com o plástico refratário da areia do minério do cromo para reduzir a absorção do calor na peça da parede da água e para aumentar a temperatura da zona da combustão. É apropriado para a ocasião onde a ignição do combustível é particularmente difícil ou algumas fornalhas líquidas da descarga da escória. De acordo com a disposição, há dois tipos de parede água-refrigerando; tipo parede-unido e tipo da separação (isto é aquecimento tomado partido dobro). O anterior é encaixado na maior parte na parede interna da parede de fornalha, que absorve o calor em um lado; o mais atrasado é instalado na maior parte no meio da lareira em grande escala da caldeira, que divide a fornalha inteira em duas porções separadas e é aquecida em ambos os lados.
Introdução da empresa
Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
