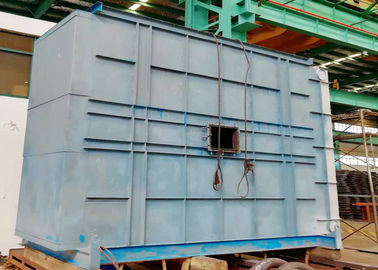

Carvão durável as peças sobresselentes ateadas fogo da caldeira ligam o preaquecedor de aço com o módulo do preaquecedor dos tubos de aleta

As peças sobresselentes da caldeira o preaquecedor da caldeira da central elétrica para a caldeira a carvão pulverizada de CFB


Sumário

Há três fases da água de alimentação na caldeira aquecida em vapor superheated: pré-aquecimento, evaporação, e superheating da água de alimentação. As três fases são terminadas em três superfícies de aquecimento diferentes. O vapor da caldeira e circuito da água é composto das três superfícies de aquecimento diferentes assim como suas tubulações de conexão. Os preaquecedores da caldeira são um delas, e é direito o equipamento para pré-aquecer a água de alimentação. Assim, é a superfície de aquecimento com a mais baixa temperatura para o líquido de funcionamento da caldeira no circuito do vapor e da água da caldeira. A passagem fluida do trabalho através deste equipamento é água monofásica (preaquecedor deebulição).

A estrutura de preaquecedores da caldeira

Nenhuma matéria que está fervendo ou o tipo deebulição, suas estruturas é o mesmo. São feitos das tubulações horizontais do surpentine, com os encabeçamentos da entrada e da tomada paralelamente. A conexão das tubulações do surpentine e os encabeçamentos são terminados geralmente soldando. Os encabeçamentos são geralmente lugares fora do sistema do conduto da caldeira. Se há uns lotes de superfícies de aquecimento no preaquecedor, a altura geral é bastante alta. Nós podemos dividi-los em diversas seções. Mostrado na imagem 3-1, é dividida em duas seções, cada altura é aproximadamente 1-1.5m, sua distância é 0.6-0.8m como a sala da revisão. Além, é necessário reservar 0.8-1m do espaço para a revisão e do afastamento da poeira acumulada nas superfícies de aquecimento.


Tipos
Se de acordo com materiais, os preaquecedores podem ser divididos nos preaquecedores de aço do tubo e nos preaquecedores do ferro. Presentemente, a maioria grandes e de caldeiras médias do volume usam extensamente o tubo de aço fizeram preaquecedores, porque têm a capacidade de trabalho de grande resistência e segura, e podem suportar impactos, entrementes têm o bom desempenho da transferência térmica, da estrutura pequena e do baixo custo. Um ponto fraco é resistência má do corrusion, mas a água de alimentação moderna da caldeira é tratada agora restritamente, assim que o problema é resolvido quase.
Se de acordo com a extensão do aquecimento do líquido de trabalho, os preaquecedores podem ser divididos em tipos deebulição e de ebulição.


Funções
1. economia do combustível: os preaquecedores são colocados na parte traseira das caldeiras. Esta maneira pode diminuir as temperaturas do fumo e do gás, assim para salvar combustíveis.
2.improve as condições de trabalho de cilindros do vapor: devido aos preaquecedores, a temperatura da água da alimentação é aumentada ao entrar no cilindro do vapor. Reduz a diferença da temperatura entre a água de alimentação e o esforço térmico do cilindro da parede assim como do vapor do cilindro do vapor, de modo que melhore as condições de trabalho de cilindros do vapor e aumente a vida útil.
3.reduce o custo de fabrico da caldeira: para a água de alimentação é aquecido nos preaquecedores da caldeira. O uso de peças sobresselentes da baixa temperatura como preaquecedores da caldeira substituir alguns dos caros painéis de parede de alta temperatura da água reduz o custo para fabricar caldeiras.



Especificações


Controle da qualidade

1. teste de impacto e de cálculo de força relatório com informação de materiais aplicada.
2. (inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e do elétrodo
3. raio X, γ-Ray e relatório de inspeção penetrante líquido do teste (emenda de solda): para assegurar a qualidade da caldeira inteira
4. relatório de teste hidráulico: assegure a pressão e a segurança padrão de trabalho
