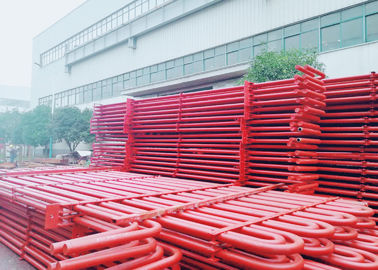

Superheater e Reheater inoxidáveis/aço carbono para caldeiras de carvão da circulação natural

Detalhes

• Superheating levanta a eficiência total assim como evita demasiada condensação em últimas fases da turbina que evita a erosão da lâmina.

• O calor de gás de combustão da fornalha é utilizado para a remoção da umidade do vapor e para superheat o vapor.

• os Super-calefatores têm ususlly diversos circuitos do tubo paralelamente a umas ou várias curvaturas do retorno, conectadas entre encabeçamentos.

• O calor dos gás quentes ao vapor no surperheater é transferido em altas temperaturas.

• Consequentemente a seção promary do superheater é arranjada no contracorrente e no fluxo secundário da seção paralelamente para reduzir o temp.stressing da parede do tubo.

Características de trabalho

Para melhorar a eficiência térmica, a pressão de vapor superheated foi aumentada da pressão superhigh à pressão subcritical e supercrítico. Mas limitado pelo desempenho do metal, pela temperatura do vapor dos superheaters e por reheates são mantidos dentro de 540-555 graus.

Porque o que correm através os tubos dos superheaters e dos reheaters são vapor de alta temperatura, o coeficiente de transferência da liberação de calor convective da parede do tubo a cozinhar é bastante pequeno, e o desempenho da transferência térmica é pobre, a capacidade refrigerando de vapor à parede do tubo é baixo. Entrementes, para certificar-se da diferença razoável da temperatura da transferência térmica, geralmente os superheaters e os reheaters são colocados nas áreas onde as temperaturas do fumo são altas, e sua temperatura de trabalho da parede do tubo é um pouco alta, assim o ambiente de trabalho dos superhearters e os reheaters são bastante maus. Especialmente os reheaters, para a pressão reaquecida do vapor são baixos, e sua capacidade refrigerar os tubos é mais má, assim aquele como certificar-se do metal do tubo pode ser trabalho seguro no prazo é uma edição importante quando vier ao projeto e ao funcionamento dos superheaters e dos reheaters. O diagrama 4-1 alista o limite superior de temperaturas permissíveis para o metal comum usado nas caldeiras. Para evitar o uso de mais alto nível do aço de liga, quando se trata do projeto dos superheaters e dos reheaters, usou o metal do tubo é quase perto dos limites da temperatura ao trabalhar. Esta vez, se há uma elevação da temperatura de 10-20 graus, que igualmente reduz o esforço permissível muito. Consequentemente, a atenção deve ser paga para o projeto e o corredor dos superheaters e dos reheaters nos aspectos abaixo:

1.to certificam-se do estábulo do tempeature do vapor ao correr. A variação da temperatura do vapor é suposta para ser não over+5- -10 graus;

2.There precisa o método seguro de ajustar temperaturas para superheaters e reheaters quando as mudanças das condições da operação a algum estendem para manter temperaturas avaliados do vapor.

3. para minimizar o desvio térmico entre os tubos paralelos.

O vapor da entrada dos reheaters é o vapor da tomada do cilindro de alta pressão da turbina de vapor, sua pressão é aproximadamente 20% daquela do vapor principal, cujo o temperatre é levemente mais alto do que a temperatura surnatured, e aumenta assim o vapor e o consumo de calor. Por exemplo, a resistência de reaquecer o sistema é aumentada por 1kg/cm2, o consumo do vapor de turbina de vapor é aumentada por 0,3%. Para reduzir a resistência do fluxo do vapor nos reheaters e melhorar a eficiência de sistema térmica, os reheaters aplicam geralmente o caudal maciço pequeno, mas entrementes faz mais mau para condições refrigerando da parede do tubo dos reheaters. Consequentemente, o projeto de reaquecer o sistema exige simples diminuir a resistência do fluxo.

Aplicação

o uso para aquecer o vapor saturado, temperatura do vapor podia ser até 900 graus C.

Elevações da capacidade do Superheater para aumentar a produção de eletricidade

Envie-nos exigiu dados técnicos, tais como a capacidade do vapor, o presure, a temperatura exigida etc. Nós projetaremos em conformidade.
