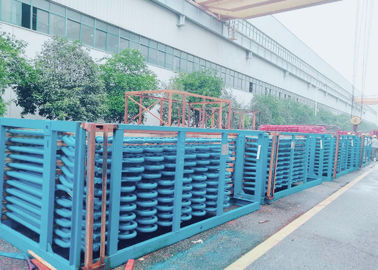

Bobina padrão do tubo de Superheater da caldeira do aço carbono de ASME para caldeiras

Bobina do tubo de Superheater do aço carbono para o permutador de calor do sistema da caldeira na central elétrica

Detalhes

Para caldeiras em grandes centrais elétricas, os superheaters e os reheaters são peças necessárias, a um grande estenda, eles influnced a segurança e a economia das caldeiras. Os Superheaters são as superfícies de aquecimento que aquecem o vapor principal da temperatura surnatured à temperatura superheated avaliado, e os reheaters são as superfícies de aquecimento que aquecem o exaust do cilindro de alta pressão da turbina de vapor a uma determinada temperatura. Quando as condições de corrida como cargas da caldeira, tipos de carvão mudam, é ajustá-las para certificar-se da temperatura da tomada a nível avaliado de -10-+5 graus.

Para grandes caldeiras em centrais elétricas, os superheaters e os reheaters esclarecem uma proporção grande nas superfícies de aquecimento totais, eles devem ser arranjado nas áreas onde o fumo é com mais alta temperatura. Para melhorar a eficiência da circulação térmica em centrais elétricas, é necessário melhorar gradualmente o vapor original dos parâmetros f, o aumento da pressão do vapor exige o aumento correspondente da temperatura para vapor superheated, ou a umidade da grande exaustão da fase da turbina de vapor será demasiado alta, que influenciará sua segurança. Assim, o vapor que correm através de superheaters e os reheaters são vapor de alta temperatura, seu desempenho da transferência térmica é bastante mau, que determina que as temperaturas da parede do tubo dos superheaters e dos reheaters são altas.

Características de trabalho dos superheaters e dos reheaters:

Para melhorar a eficiência térmica, a pressão de vapor superheated foi aumentada da pressão superhigh à pressão subcritical e supercrítico. Mas limitado pelo desempenho do metal, pela temperatura do vapor dos superheaters e por reheates são mantidos dentro de 540-555 graus.

Porque o que correm através os tubos dos superheaters e dos reheaters são vapor de alta temperatura, o coeficiente de transferência da liberação de calor convective da parede do tubo a cozinhar é bastante pequeno, e o desempenho da transferência térmica é pobre, a capacidade refrigerando de vapor à parede do tubo é baixo. Entrementes, para certificar-se da diferença razoável da temperatura da transferência térmica, geralmente os superheaters e os reheaters são colocados nas áreas onde as temperaturas do fumo são altas, e sua temperatura de trabalho da parede do tubo é um pouco alta, assim o ambiente de trabalho dos superhearters e os reheaters são bastante maus. Especialmente os reheaters, para a pressão reaquecida do vapor são baixos, e sua capacidade refrigerar os tubos é mais má, assim aquele como certificar-se do metal do tubo pode ser trabalho seguro no prazo é uma edição importante quando vier ao projeto e ao funcionamento dos superheaters e dos reheaters. O diagrama 4-1 alista o limite superior de temperaturas permissíveis para o metal comum usado nas caldeiras. Para evitar o uso de mais alto nível do aço de liga, quando se trata do projeto dos superheaters e dos reheaters, usou o metal do tubo é quase perto dos limites da temperatura ao trabalhar. Esta vez, se há uma elevação da temperatura de 10-20 graus, que igualmente reduz o esforço permissível muito. Consequentemente, a atenção deve ser paga para o projeto e o corredor dos superheaters e dos reheaters nos aspectos abaixo:

1.to certificam-se do estábulo da temperatura do vapor ao correr. A variação da temperatura do vapor é suposta para ser não over+5- -10 graus;

2.There precisa o método seguro de ajustar temperaturas para superheaters e reheaters quando as mudanças das condições da operação a algum estendem para manter temperaturas avaliados do vapor.

3. para minimizar o desvio térmico entre os tubos paralelos.
