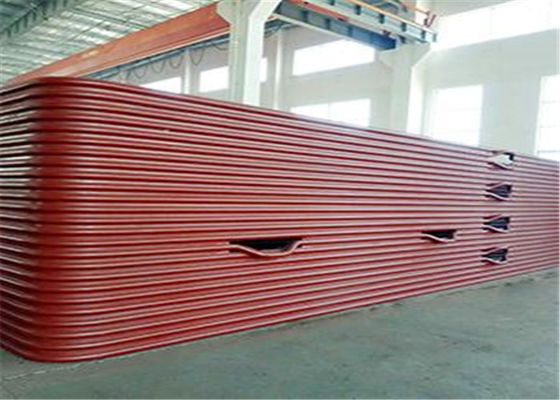

Painel de parede da água da caldeira do central elétrica do aço carbono SA210A1
Detalhes do produto
| Tipo: | material da parede, revestimento projetado | Material: | fio de aço/fio inoxidável |
|---|---|---|---|
| Aplicação: | Painel de parede | Material do núcleo: | Espuma de poliuretano dura |
| uso: | parede exterior/interior | Função: | decoração da parede e isolação térmica, isolação térmica |
| Destacar |
Painel de parede da água da caldeira SA210A1,Parede da água do central elétrica SA210A1,painéis de parede da água do central elétrica |
||
Descrição do produto
Painel de parede elétrico da água da caldeira das peças sobresselentes do central elétrica da caldeira de água do aço carbono SA210A1
Descrição do produto
Um waterwall em uma caldeira é toda a parede de fornalha que for compreendida do refratário e dos tubos em uma caldeira do água-tubo. Os tubos são espaçados uniformemente e conectam geralmente aos encabeçamentos que são conectados por sua vez de volta ao banco de geração principal da caldeira. Servem uma finalidade de duas dobras aqui naquela eles para capturar o calor que escaparia de outra maneira à atmosfera e ajudaria a aquecer a água na caldeira. E eles igualmente para ajudar a manter o refratário fresco. Isto impede a lasca do refratário.
Introduza
Os painéis de parede da água com pinos colocaram geralmente verticalmente na parede interna da parede de fornalha, é usada principalmente para absorver o calor brilhante emissor pela chama e pelo gás de conduto de alta temperatura na fornalha. É o tipo principal de superfície de aquecimento de evaporação de todos os tipos de caldeiras modernas e do componente básico do laço da circulação da água da caldeira. Devido a refrigerar e a proteção da parede de fornalha, assim que ao nome.
A parede da água foi projetada originalmente não ser aquecida, mas refrigerar a fornalha de dano de alta temperatura. Mais tarde, devido a sua boa função da inversão térmica, substituiu gradualmente o cilindro do vapor como a parte de aquecimento principal da caldeira.
A superfície de aquecimento evaporativa, que é colocada na parede interna da câmara da caldeira e consiste em muitas tubulações paralelas. A função da parede da água é absorver o calor brilhante da chama ou do gás de conduto de alta temperatura na câmara da fornalha, para gerar o vapor ou a água quente na tubulação, e reduz a temperatura da parede de fornalha para proteger a parede de fornalha. Em uma caldeira da grande capacidade, a temperatura da chama na fornalha é muito altamente, a intensidade da irradiação térmica é muito grande. Quarenta a cinqüênta por cento ou mais do calor na caldeira são absorvidos pela parede da água. À exceção de algumas caldeiras pequenas da capacidade, caldeiras de tubo de água modernas tome a parede refrigerar de água como a superfície de aquecimento principal da evaporação.
De acordo com o tipo de estrutura, há três tipos principais de tipo claro do tubo, de tipo da membrana e de tipo do tubo do espinho. A parede da água do tubo ótico é composta de uma fileira inteira dos tubos de aço sem emenda, que tenha a estrutura a mais simples. O tipo parede da membrana da água é muitas aletas da parede da água rolou a boa solda de ponto do tubo junto, para se transformar uma superfície de aquecimento composta selada, não somente pode melhorar a tensão do ar da fornalha, reduza o escapamento de ar, mas igualmente possa melhor proteger a parede de fornalha, de modo que o perca de peso da parede de fornalha, simplificação da estrutura; A parede farpada da água do tubo está na tubulação da parede da água que solda muitos 20 longos ~ 25mm, diâmetro de 6 ~ o pino de 12mm, e aplica então o refratário do minério do cromo plástico, a fim reduzir a parede da água da parte da absorção do calor, melhorar a temperatura da zona da combustão, apropriada para ocasiões especialmente difíceis do fogo do combustível ou alguma fornalha líquida da escória. A imprensa para arranjar um lugar, tem o tipo de adiciona uma parede e uma mentira entre o tipo da parede (a saber aquecimento tomado partido dobro) tipos da parede dois refrigerar de água. O anterior é encaixado na maior parte na parede interna da parede de fornalha e absorve o calor em um lado. O último é instalado na maior parte no meio da grande fornalha da caldeira, a fornalha inteira é separada em duas porções independentes, aquecendo-se em ambos os lados.
Parâmetro
| Nome | Painel da água da membrana |
| Material | Aço carbono, liga, de aço inoxidável |
| Tamanho do tubo | Φ38 - 76 milímetros, ou como necessário |
| Padrão | ISO, ASME |
| Modelo | Enchido |
| Aplicação | Istallable em torno da câmara de combustão da caldeira |
Características
1. Relatório do cálculo de força com informação de materiais aplicada;
2. (inspeção não-destrutiva) relatório 100%NDT da placa de aço, do tubo e da haste de soldadura;
3. relatório de inspeção 100%X-ray (emenda de solda): para assegurar a qualidade da caldeira inteira;
4. relatório de teste hidráulico: assegure a pressão de trabalho e o safet padrão
Adavantages
1.ensure a selagem da parede de fornalha e para reduzir o escapamento de ar na câmara de combustão.
refrigerar de água 2.realize completo na câmara de combustão, que é conducente a impedir a transformação sob a condição da combustão intensificada.
capacidade de armazenamento do calor 3.low, aquecimento rápido e refrigerar da câmara de combustão, que pode encurtar a época refrigerando da caldeira que começa e que para.
4.it é apropriado usar a tubo-colocação da parede de fornalha, que reduz extremamente a carga do quadro da caldeira e facilita a suspensão.
5.compared com a tubulação leve, a capacidade de absorção do calor da tubulação é melhorado.
6.improve o grau do pre-conjunto de componentes da caldeira, facilitam e reduzem a carga de trabalho da instalação.
Certificações
Introdução da empresa
Estabelecido em 1985, Zhangjiagang Hua Dong Boiler Co. , O Ltd. (troca como a caldeira de HD), produz o central elétrica; industrial; desperdice o calor; desperdice a incineração; biomassa; portador de calor orgânico e caldeiras de vapor elétricas. Acoplado com uma escala detalhada de superfícies de aquecimento, a caldeira de HD traz ao mercado um serviço original que inclui o projeto, a fabricação, a instalação, a manutenção e a substituição da caldeira das peças da pressão da caldeira.
