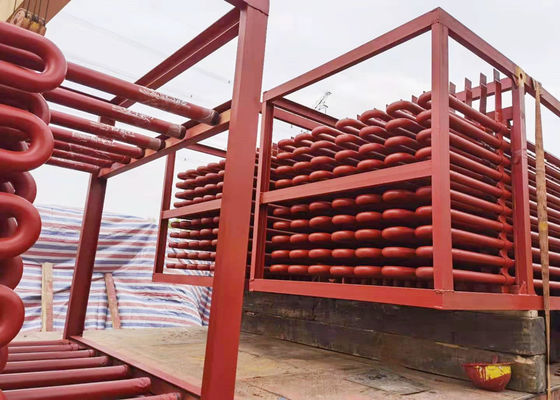

Superheater de aço sem emenda do aço carbono padrão de ASME para a caldeira de CFB

Superheater de aço sem emenda do aço carbono padrão de ASME para a caldeira de CFB

Arranjo, especificação e material do Superheater:

Arrnagement e especificação:
A caldeira tem superheaters do alto e baixo, o HS é arranjado no canal do gás de conduto após separadores de ciclone, e o LS é arranjado no eixo vertical no final do processo. O vapor saturado é introduzido nos encabeçamentos do cerco do teto por oito tubos de conexão do vapor φ108×5 saturado no cilindro, e então no superheater de uma mais baixa temperatura através dos tubos do φ 42×4.0, após o aquecimento pelo LS, entra no desuperheater para ajustar a temperatura, e atravessa então no HS oito tubos de φ108×5, e enviado à turbina de vapor através da válvula de vapor principal após entrar no transporte e ter segurado o encabeçamento da tomada.
O superheater do LT adota o arranjo contranatant e o superheater do GH é arranjo a jusante. A coleção e a distribuição do vapor adotam a maneira de sentido da largura de melhorar a não uniformidade do vapor que flui e para impedir bobinas locais superheated devido cozinhar a deflexão.

Material:
Para assegurar a operação da segurança, o superheater do LT usa os tubos de aço sem emenda de SA210 Gr.A1, e o superheater do GH usa os tubos de aço sem emenda baixo-ligados de SA213 T22.

Parâmetros de Thechnical:
